Системы привода
АРХИВНАЯ МОДЕЛЬ

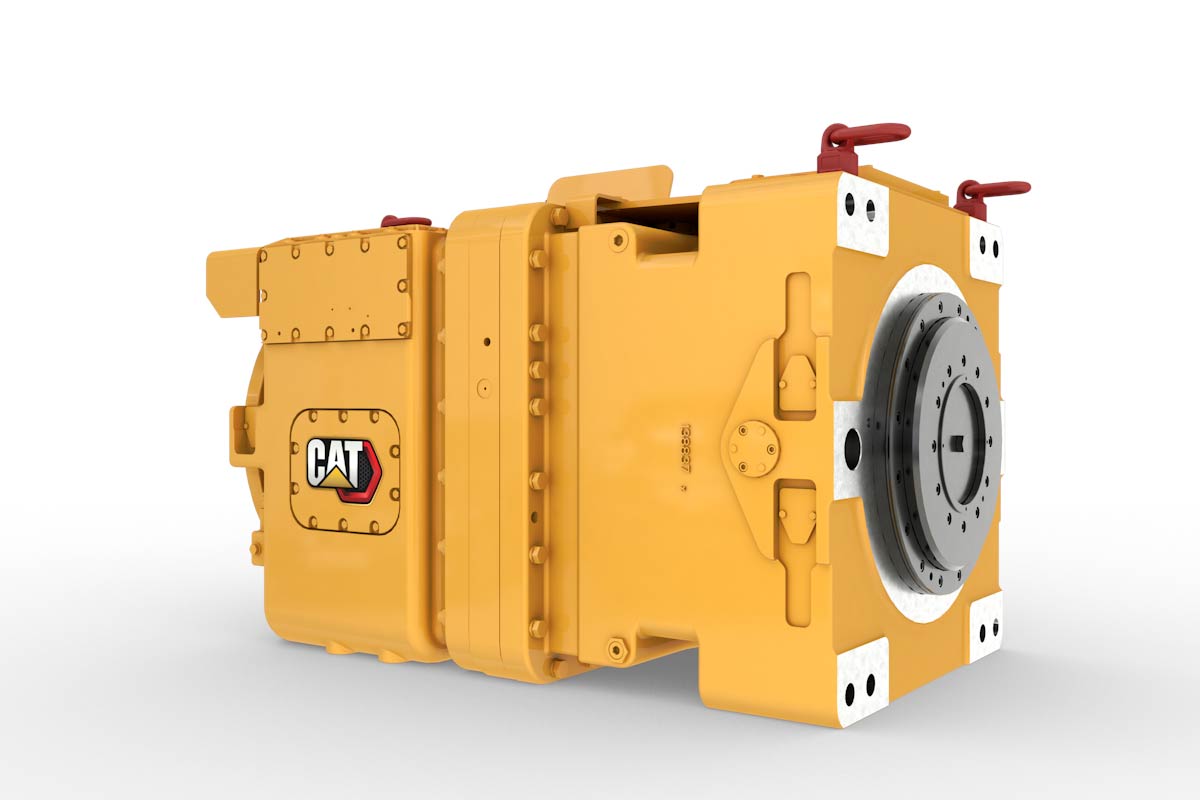

Система привода CAT CST30
В настоящее время эта модель не доступна для продажи.
Вы можете ознакомиться с актуальными моделями в каталоге
Перейти в новую модель
Вы можете ознакомиться с актуальными моделями в каталоге
- Максимальная входная частота вращения (частота вращения электродвигателя) 1500 об/мин, 50 Гц (1800 об/мин, 60 Гц)
- Масса (без масла) — система линейного привода 3 900 кг
- Кратковременный выходной крутящий момент (3 с) 300 000 Н·м
Характеристики
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Максимальная входная частота вращения (частота вращения электродвигателя)
- Масса (без масла) — система линейного привода
- Кратковременный выходной крутящий момент (3 с)
ТИПОВАЯ ОБЛАСТЬ ПРИМЕНЕНИЯ
- Описание
МАКСИМАЛЬНЫЙ ВЫХОДНОЙ КРУТЯЩИЙ МОМЕНТ (3 СЕК) TMAX [Н·М]
- Номинальная мощность P при 60 Гц (n = 1782 об/мин) — передаточное число i [-]: 28
- Номинальная мощность P при 50 Гц (n = 1485 об/мин) — передаточное число i [-]: 50
- Номинальная мощность P при 60 Гц (n = 1782 об/мин) — передаточное число i [-]: 16
- Номинальная мощность P при 60 Гц (n = 1782 об/мин) — передаточное число i [-]: 21
- Номинальная мощность P при 50 Гц (n = 1485 об/мин) — передаточное число i [-]: 28
- Номинальная мощность P при 50 Гц (n = 1485 об/мин) - Передаточное число i [-]: 39
- Номинальная мощность P при 60 Гц (n = 1782 об/мин) — передаточное число i [-]: 24,4
- Номинальная мощность P при 60 Гц (n = 1782 об/мин) — передаточное число i [-]: 33
- Номинальная мощность P при 50 Гц (n = 1485 об/мин) — передаточное число i [-]: 16
- Номинальная мощность P при 60 Гц (n = 1782 об/мин) — передаточное число i [-]: 50
- Номинальная мощность P при 50 Гц (n = 1485 об/мин) — передаточное число i [-]: 21
- KP-30/P-30 CST
- Номинальная мощность P при 50 Гц (n = 1485 об/мин) — передаточное число i [-]: 33
- Номинальная мощность P при 60 Гц (n = 1782 об/мин) — передаточное число i [-]: 39
- Номинальная мощность P при 50 Гц (n = 1485 об/мин) — передаточное число i [-]: 24,4
РАЗМЕРЫ
- KP-30 CST — длина
- P-30 CST — ширина
- KP-30 CST — ширина
- KP-30 CST — высота
- P-30 CST — высота
- P-30 CST — длина
ТРЕБОВАНИЯ К ОХЛАЖДАЮЩЕЙ ВОДЕ
- Максимальная температура охлаждающей воды на входе
- Требуемый расход охлаждающей воды
ВМЕСТИМОСТЬ
- KP-30 CST — объем масла
- P-30 CST — масса редуктора (без масла)
- P-30 CST — объем масла
- KP-30 CST — масса редуктора (без масла)
КОНСТРУКЦИЯ ВАЛА
- Входной вал (цилиндрический)
- Выходной вал с внутренними зубьями
CST30
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
-
Максимальная входная частота вращения (частота вращения электродвигателя)1500 об/мин, 50 Гц (1800 об/мин, 60 Гц)
-
Масса (без масла) — система линейного привода3 900 кг
-
Кратковременный выходной крутящий момент (3 с)300 000 Н·м
ТИПОВАЯ ОБЛАСТЬ ПРИМЕНЕНИЯ
-
ОписаниеОборудование для длинных забоев цепного типа, например забойные конвейеры (AFC)
МАКСИМАЛЬНЫЙ ВЫХОДНОЙ КРУТЯЩИЙ МОМЕНТ (3 СЕК) TMAX [Н·М]
-
Номинальная мощность P при 60 Гц (n = 1782 об/мин) — передаточное число i [-]: 28816 л. с.
-
Номинальная мощность P при 50 Гц (n = 1485 об/мин) — передаточное число i [-]: 50400 кВт
-
Номинальная мощность P при 60 Гц (n = 1782 об/мин) — передаточное число i [-]: 16816 л. с.
-
Номинальная мощность P при 60 Гц (n = 1782 об/мин) — передаточное число i [-]: 21816 л. с.
-
Номинальная мощность P при 50 Гц (n = 1485 об/мин) — передаточное число i [-]: 28500 кВт
-
Номинальная мощность P при 50 Гц (n = 1485 об/мин) - Передаточное число i [-]: 39435 кВт
-
Номинальная мощность P при 60 Гц (n = 1782 об/мин) — передаточное число i [-]: 24,4816 л. с.
-
Номинальная мощность P при 60 Гц (n = 1782 об/мин) — передаточное число i [-]: 33816 л. с.
-
Номинальная мощность P при 50 Гц (n = 1485 об/мин) — передаточное число i [-]: 16500 кВт
-
Номинальная мощность P при 60 Гц (n = 1782 об/мин) — передаточное число i [-]: 50653 л. с.
-
Номинальная мощность P при 50 Гц (n = 1485 об/мин) — передаточное число i [-]: 21500 кВт
-
KP-30/P-30 CST300 000 Н·м
-
Номинальная мощность P при 50 Гц (n = 1485 об/мин) — передаточное число i [-]: 33500 кВт
-
Номинальная мощность P при 60 Гц (n = 1782 об/мин) — передаточное число i [-]: 39710 л. с.
-
Номинальная мощность P при 50 Гц (n = 1485 об/мин) — передаточное число i [-]: 24,4500 кВт
РАЗМЕРЫ
-
KP-30 CST — длина2 280 мм
-
P-30 CST — ширина960 мм
-
KP-30 CST — ширина1 180 мм
-
KP-30 CST — высота900 мм
-
P-30 CST — высота900 мм
-
P-30 CST — длина1 400 мм
ТРЕБОВАНИЯ К ОХЛАЖДАЮЩЕЙ ВОДЕ
-
Максимальная температура охлаждающей воды на входе25° C/298,15 K (77° F/298,15 K)
-
Требуемый расход охлаждающей воды20 л/мин
ВМЕСТИМОСТЬ
-
KP-30 CST — объем масла500 л
-
P-30 CST — масса редуктора (без масла)3 900 кг
-
P-30 CST — объем масла250 л
-
KP-30 CST — масса редуктора (без масла)5 800 кг
КОНСТРУКЦИЯ ВАЛА
-
Входной вал (цилиндрический)DIN 5480-W 100×4×30×24
-
Выходной вал с внутренними зубьямиDIN 5480-N 220×10×30×20
