АРХИВНАЯ МОДЕЛЬ

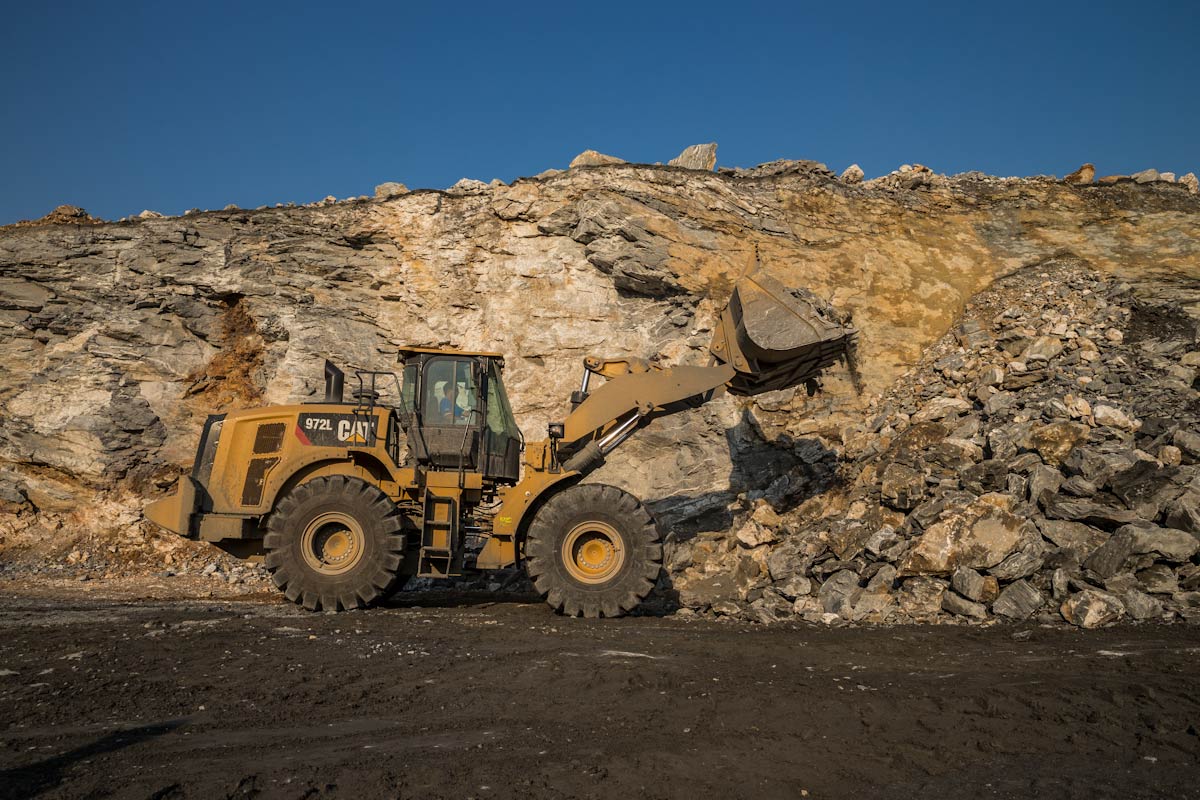

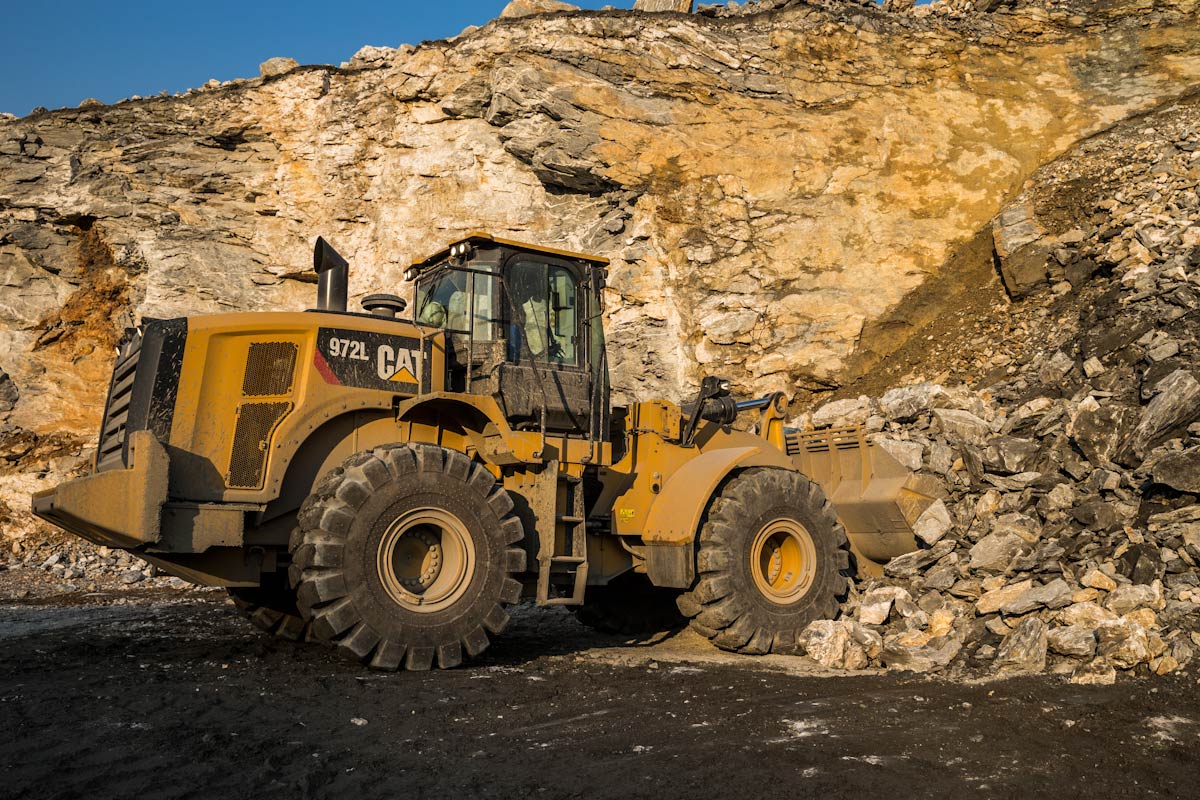

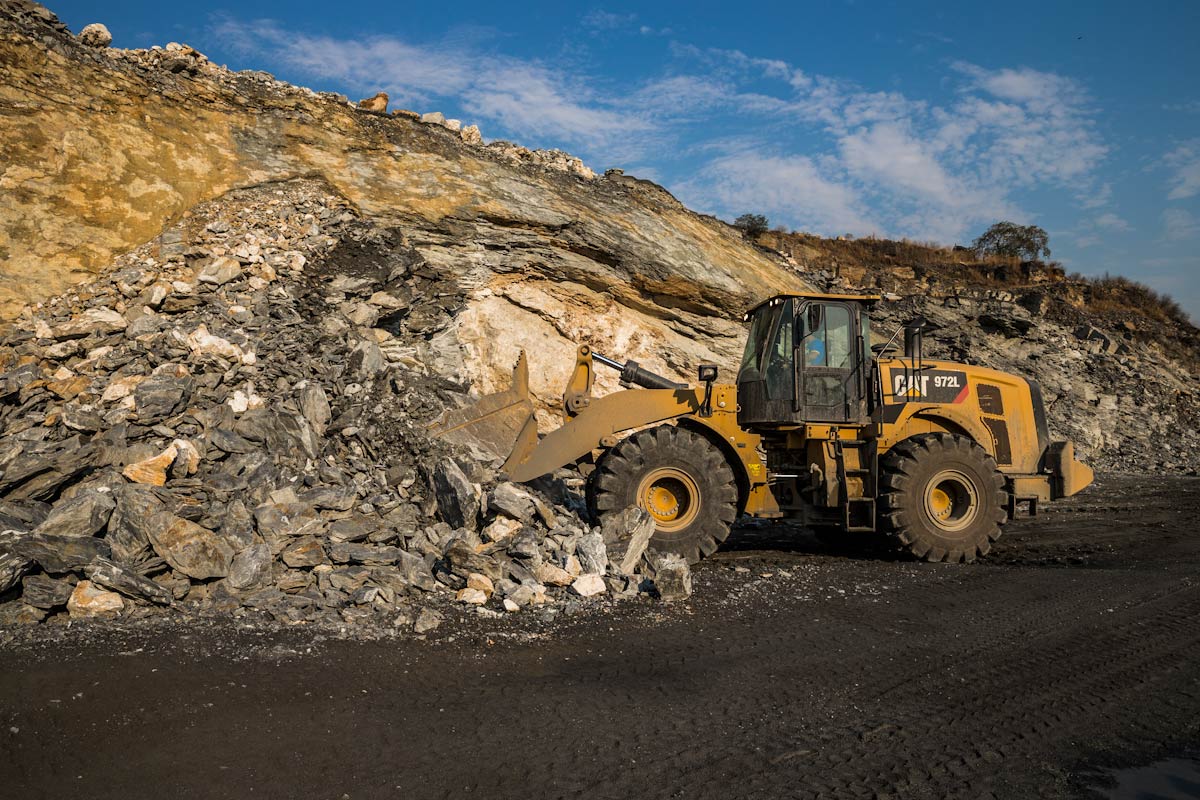

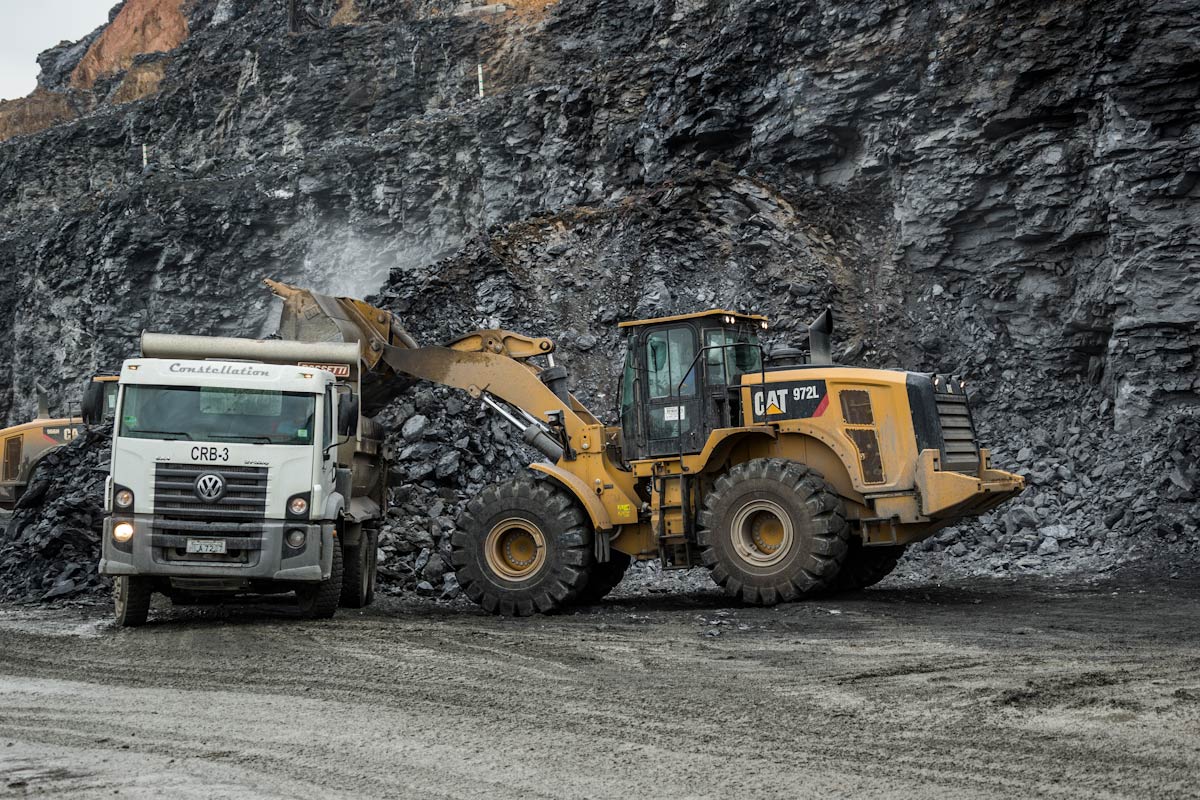

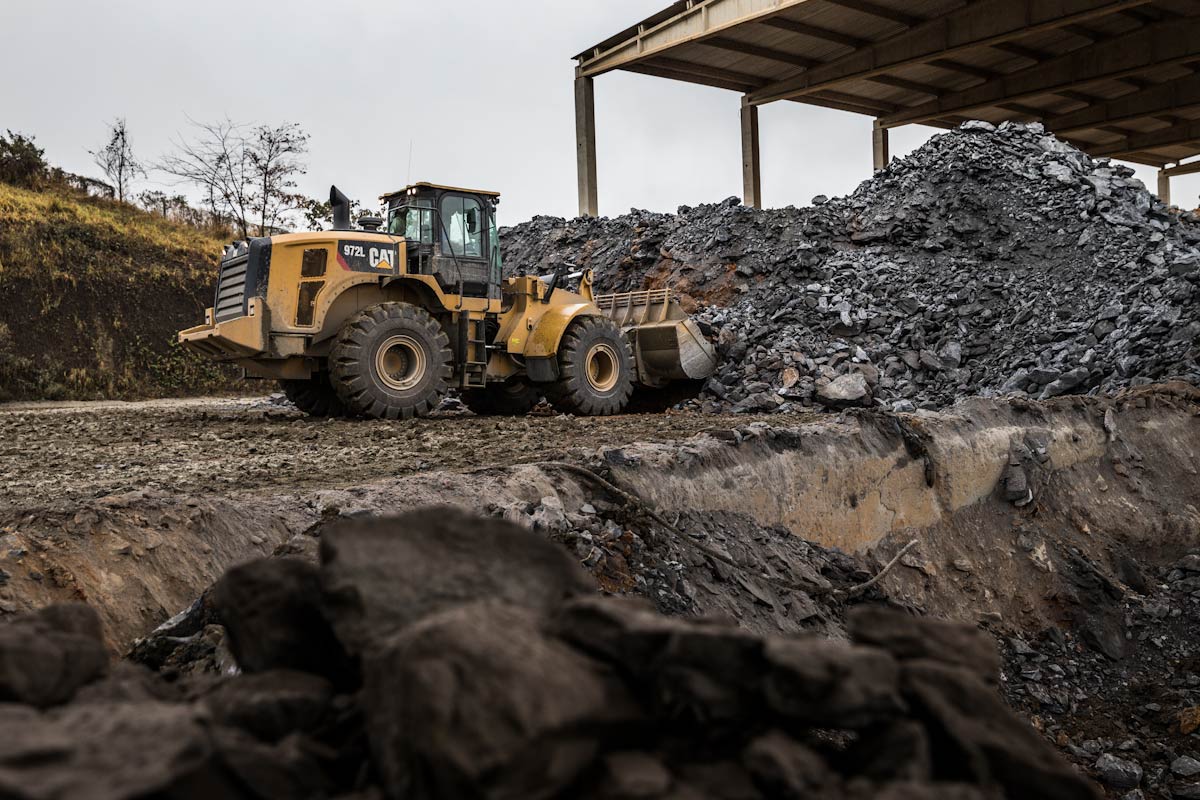

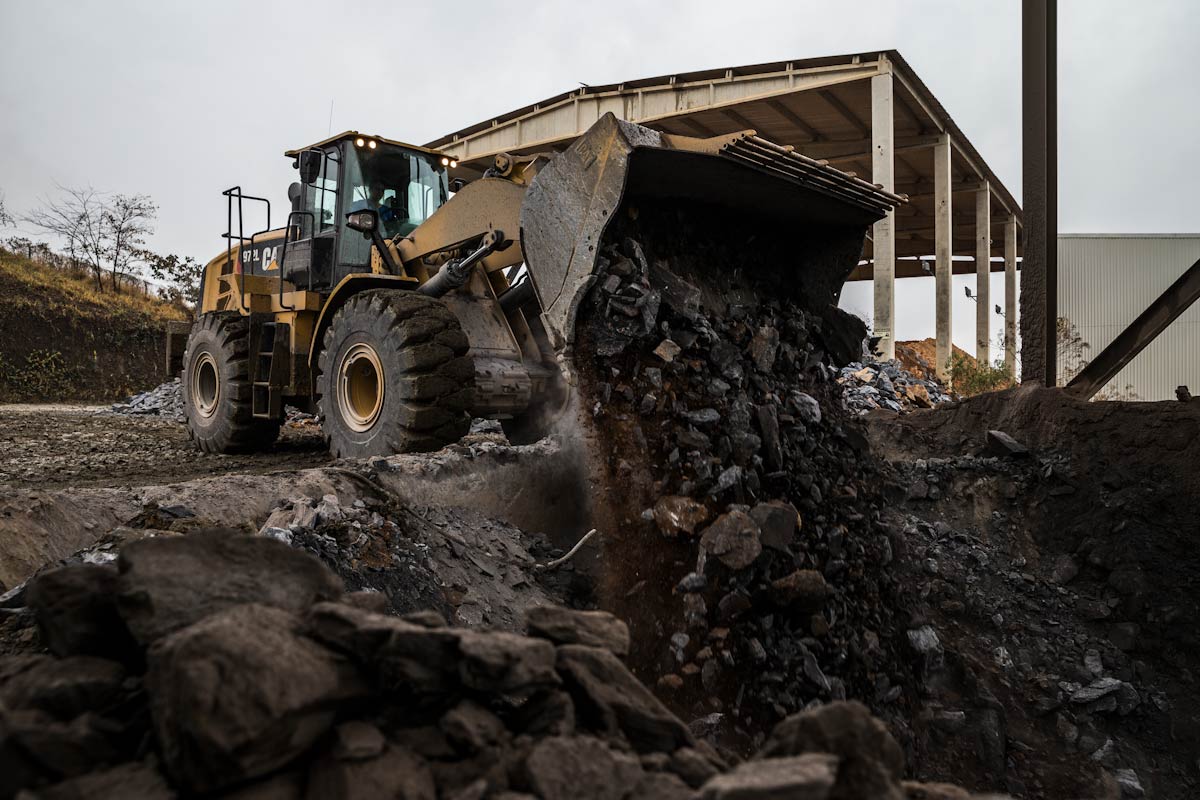

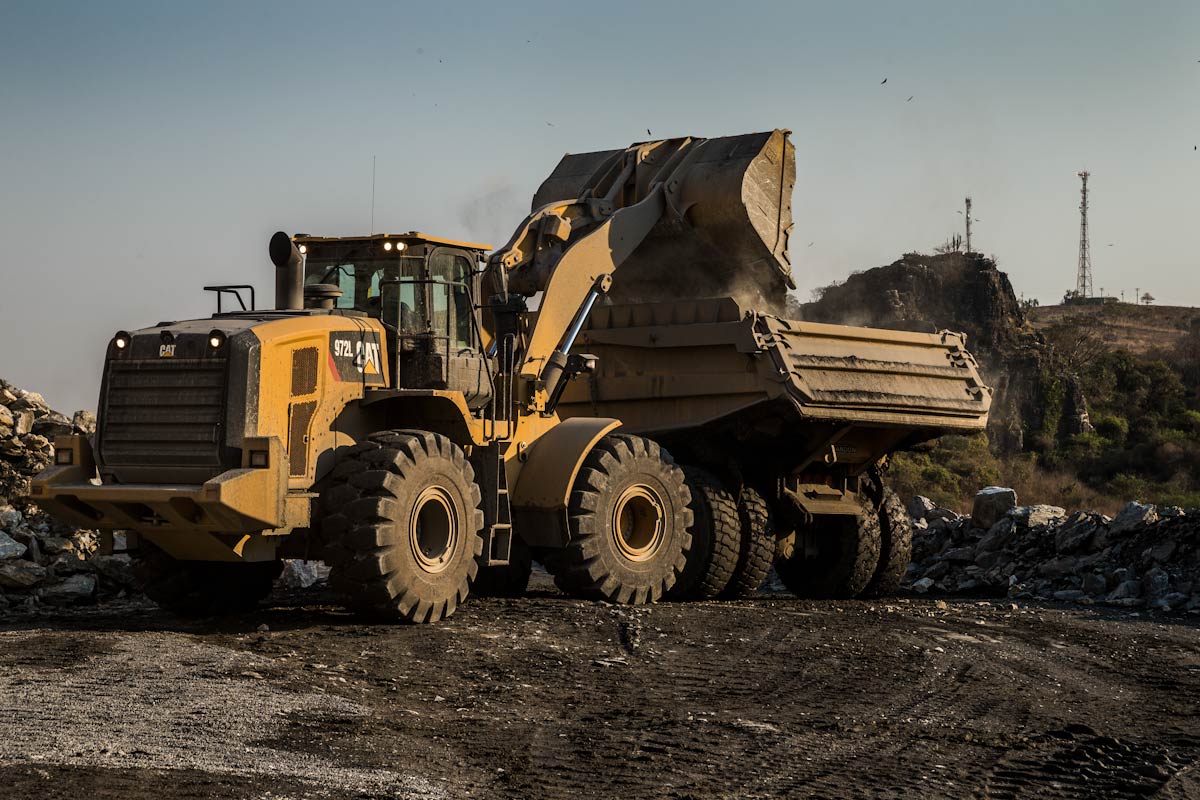

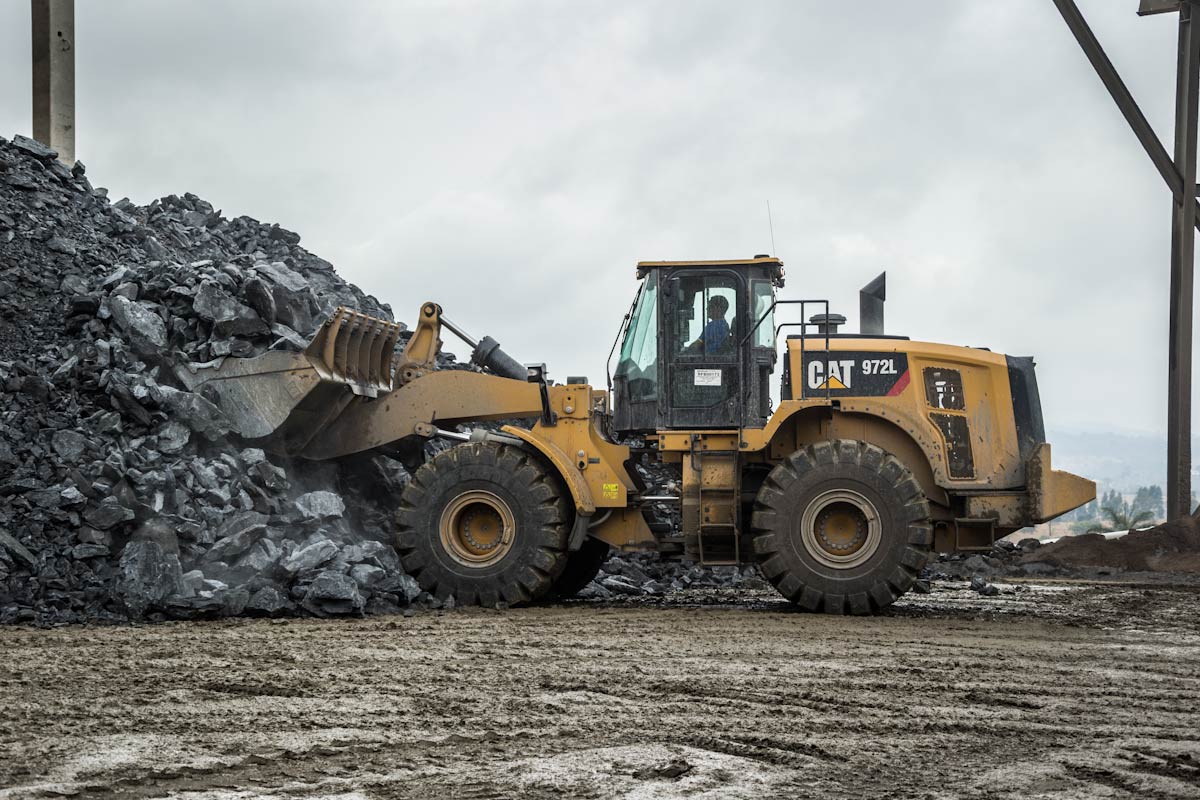

CAT 972L
Вы можете ознакомиться с актуальными моделями в каталоге
- Эксплуатационная масса 24 897 кг
- Мощность двигателя полная 329 л.с.
Характеристики
- Полезная мощность в соответствии со стандартом ISO 9249
- Выбросы загрязняющих веществ
- Рабочий объем
- Максимальная полная мощность при 1 800 об/мин по ISO 14396 (метрич.)
- Модель двигателя
- Максимальная полезная мощность при 1 700 об/мин по ISO 9249 (метрические единицы)
- Максимальный полезный крутящий момент при 1 100 об/мин
- Пиковый полный крутящий момент 1200 об/мин по ISO 14396
- Вместимость ковша
- 2-я передача переднего хода
- 4-я передача переднего хода
- 2-я передача заднего хода
- 1-я передача переднего хода
- 3-я передача заднего хода
- 1-я передача заднего хода
- 3-я передача переднего хода
- 4-я передача заднего хода
- Примечание
- Продолжительность цикла работы гидросистемы — полная
- Система рабочего оборудования: максимальная производительность насоса (2 200 об/мин)
- Тип насоса рабочего оборудования
- Коробка передач
- Система охлаждения
- Картер двигателя
- Топливный бак
- Дифференциал — бортовые редукторы — передние
- Гидробак
- Дифференциал — бортовые редукторы — задние
- При максимальном значении частоты вращения вентилятора системы охлаждения — уровень внешней звуковой мощности (ISO 6395:2008)
- При максимальном значении частоты вращения вентилятора системы охлаждения — Внешний уровень звукового давления (SAE J88:2013)
- При максимальном значении частоты вращения вентилятора системы охлаждения — уровень звукового давления на оператора (ISO 6396:2008)
- Примечание (3)
- При 70% от максимального значения скорости вращения вентилятора системы охлаждения — уровень звукового давления на оператора (ISO 6396:2008)**
- При 70% от максимального значения скорости вращения вентилятора системы охлаждения — уровень внешней звуковой мощности (ISO 6395:2008)**
- Примечание (1)
- Примечание (2)
- Высота оси шарнира в транспортном положении
- Дорожный просвет
- Высота оси шарнира при максимальном подъеме
- Высота до верха капота
- Высота до верха конструкции ROPS
- Зазор стрелы при максимальном подъеме
- Примечание
- Высота до верха выхлопной трубы
- Расстояние от осевой линии заднего моста до сцепного устройства
- Поворот ковша назад при максимальном подъеме
- Расстояние от осевой линии заднего моста до края противовеса
- Максимальная габаритная ширина по шинам
- Ширина колеи
- Габаритная длина (без ковша)
- Поворот ковша назад в транспортном положении
- Колёсная база
- Поворот ковша назад на уровне опорной поверхности
- Зазор стрелы при максимальном подъеме
- Расстояние от осевой линии заднего моста до края противовеса
- Высота оси шарнира при максимальном подъеме
- Ширина колеи
- Максимальная габаритная ширина по шинам
- Высота оси шарнира в транспортном положении
- Высота до верха конструкции ROPS
- Расстояние от осевой линии заднего моста до сцепного устройства
- Поворот ковша назад в транспортном положении
- Габаритная длина (без ковша)
- Дорожный просвет
- Поворот ковша назад при максимальном подъеме
- Примечание
- Колёсная база
- Высота до верха выхлопной трубы
- Высота до верха капота
- Поворот ковша назад на уровне опорной поверхности
- Примечание (1)
- Примечание (2)
- Примечание
- Выбросы загрязняющих веществ
- Ассортимент ковшей
- Типоразмер
- Грузоподъемность
-
Полезная мощность в соответствии со стандартом ISO 9249302 л. с.
-
Выбросы загрязняющих веществTier 3/Stage IIIA
-
Рабочий объем9,3 л
-
Максимальная полная мощность при 1 800 об/мин по ISO 14396 (метрич.)329 л. с.
-
Модель двигателяCat C9.3
-
Максимальная полезная мощность при 1 700 об/мин по ISO 9249 (метрические единицы)302 л. с.
-
Максимальный полезный крутящий момент при 1 100 об/мин1 632 Н·м
-
Пиковый полный крутящий момент 1200 об/мин по ISO 143961 710 Н·м
-
Вместимость ковша3,40–9,90 м³
-
2-я передача переднего хода13,1 км/ч
-
4-я передача переднего хода39,5 км/ч
-
2-я передача заднего хода15 км/ч
-
1-я передача переднего хода6,9 км/ч
-
3-я передача заднего хода26,5 км/ч
-
1-я передача заднего хода7,8 км/ч
-
3-я передача переднего хода23,2 км/ч
-
4-я передача заднего хода39,5 км/ч
-
ПримечаниеМаксимальная скорость хода для машины в стандартной комплектации с пустым ковшом и стандартными шинами L3 с радиусом качения 826 мм.
-
Продолжительность цикла работы гидросистемы — полная10,7 с
-
Система рабочего оборудования: максимальная производительность насоса (2 200 об/мин)360 л/мин
-
Тип насоса рабочего оборудованияПоршневой насос с переменной производительностью
-
Коробка передач58,5 л
-
Система охлаждения71,6 л
-
Картер двигателя24,5 л
-
Топливный бак303 л
-
Дифференциал — бортовые редукторы — передние57 л
-
Гидробак125 л
-
Дифференциал — бортовые редукторы — задние57 л
-
При максимальном значении частоты вращения вентилятора системы охлаждения — уровень внешней звуковой мощности (ISO 6395:2008)109 дБ(А)
-
При максимальном значении частоты вращения вентилятора системы охлаждения — Внешний уровень звукового давления (SAE J88:2013)76 дБ(А)*
-
При максимальном значении частоты вращения вентилятора системы охлаждения — уровень звукового давления на оператора (ISO 6396:2008)72 дБ(А)
-
Примечание (3)*** Директива Европейского союза 2000/14/EC, дополненная редакцией 2005/88/EC.
-
При 70% от максимального значения скорости вращения вентилятора системы охлаждения — уровень звукового давления на оператора (ISO 6396:2008)**69 дБ(А)
-
При 70% от максимального значения скорости вращения вентилятора системы охлаждения — уровень внешней звуковой мощности (ISO 6395:2008)**108 LWA***
-
Примечание (1)* На расстоянии 15 м, при движении машины вперед на второй передаче.
-
Примечание (2)** Для машин, поставляемых в страны, в которых действуют Директивы ЕС.
-
Высота оси шарнира в транспортном положении680 мм
-
Дорожный просвет434 мм
-
Высота оси шарнира при максимальном подъеме4 458 мм
-
Высота до верха капота2 818 мм
-
Высота до верха конструкции ROPS3 587 мм
-
Зазор стрелы при максимальном подъеме3 843 мм
-
Примечание—
-
Высота до верха выхлопной трубы3 522 мм
-
Расстояние от осевой линии заднего моста до сцепного устройства1 775 мм
-
Поворот ковша назад при максимальном подъеме56°
-
Расстояние от осевой линии заднего моста до края противовеса2 500 мм
-
Максимальная габаритная ширина по шинам3 009 мм
-
Ширина колеи2 230 мм
-
Габаритная длина (без ковша)7 773 мм
-
Поворот ковша назад в транспортном положении50°
-
Колёсная база3 550 мм
-
Поворот ковша назад на уровне опорной поверхности41°
-
Зазор стрелы при максимальном подъеме4 140 мм
-
Расстояние от осевой линии заднего моста до края противовеса2 500 мм
-
Высота оси шарнира при максимальном подъеме4 793 мм
-
Ширина колеи2 230 мм
-
Максимальная габаритная ширина по шинам3 009 мм
-
Высота оси шарнира в транспортном положении778 мм
-
Высота до верха конструкции ROPS3 587 мм
-
Расстояние от осевой линии заднего моста до сцепного устройства1 775 мм
-
Поворот ковша назад в транспортном положении49°
-
Габаритная длина (без ковша)8 111 мм
-
Дорожный просвет434 мм
-
Поворот ковша назад при максимальном подъеме71°
-
ПримечаниеВсе размеры указаны приблизительно, с учетом использования шин L3 XHA2.
-
Колёсная база3 550 мм
-
Высота до верха выхлопной трубы3 522 мм
-
Высота до верха капота2 818 мм
-
Поворот ковша назад на уровне опорной поверхности39°
-
Примечание (1)Для конфигурации машины в соответствии с определением "масса".
-
Примечание (2)Полное соответствие требованиям разделов 1–6 стандарта ISO 143971:2007, согласно которым расхождение между расчетными и экспериментальными данными не должно превышать 2%.
-
ПримечаниеМасса приведена для машины с учетом массы радиальных шин Michelin 26.5R25 XHA2 L3, жидкостей, оператора, стандартного противовеса, устройства облегчения холодного пуска, крыльев, системы Product Link, мостов с ручной блокировкой/разблокировкой дифференциала (передний/задний), кожуха силовой передачи, вспомогательной системы рулевого управления, шумоизоляции и ковша общего назначения объемом 4,8 куб. м с болтовым креплением режущей кромки.
-
Выбросы загрязняющих веществTier 3/Stage IIIA
-
Ассортимент ковшей3,40–9,90 м³
-
ТипоразмерБольшие
-
Грузоподъемность7 т
