АРХИВНАЯ МОДЕЛЬ

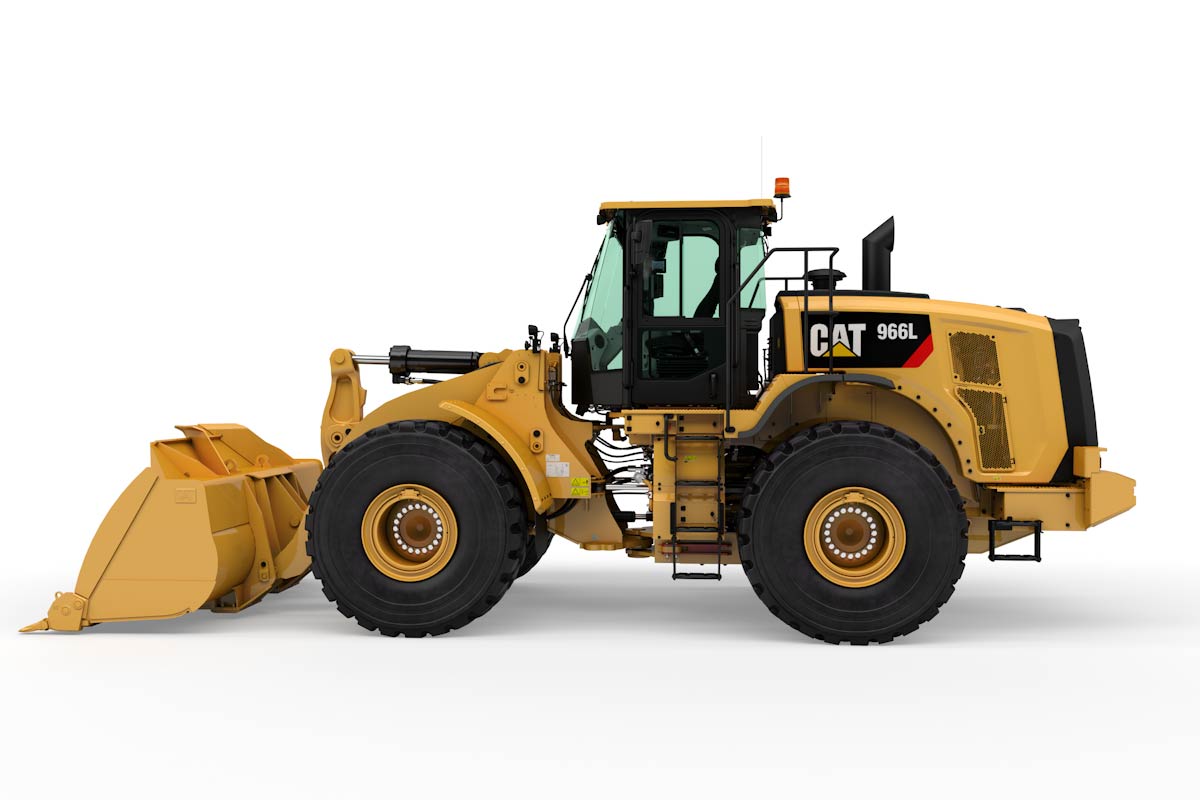

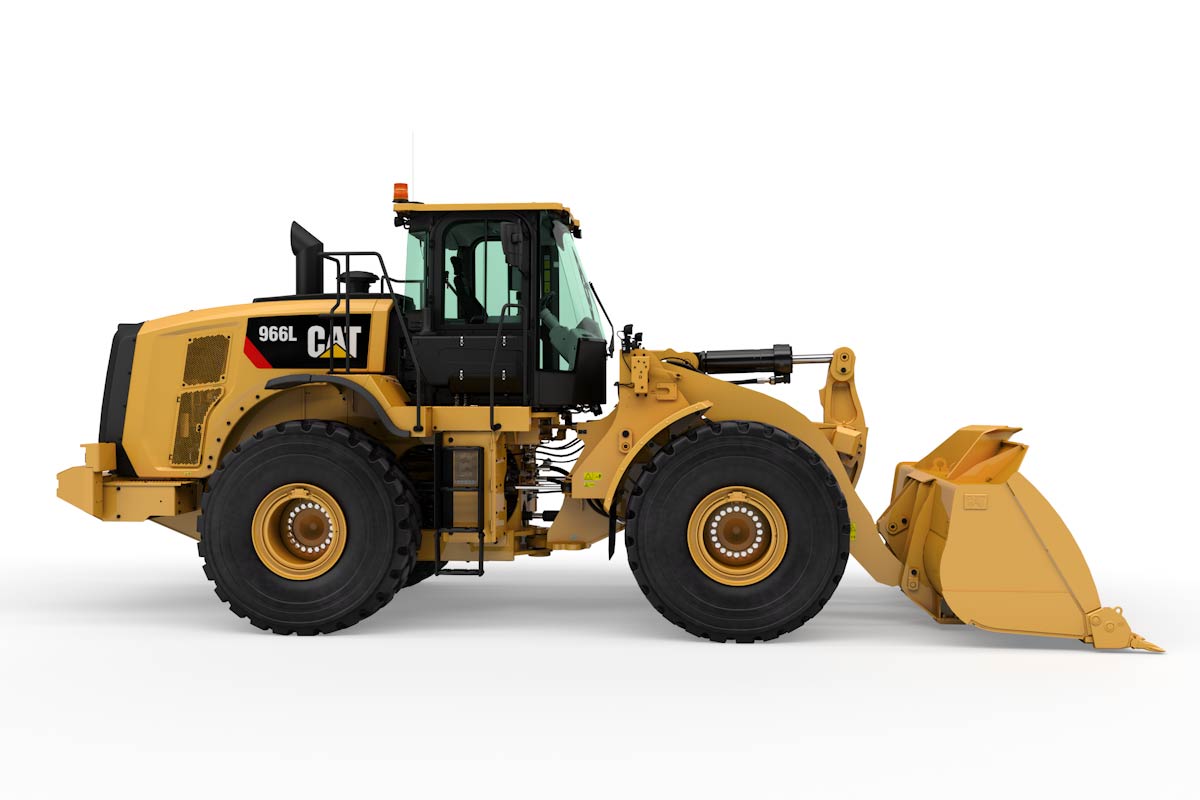

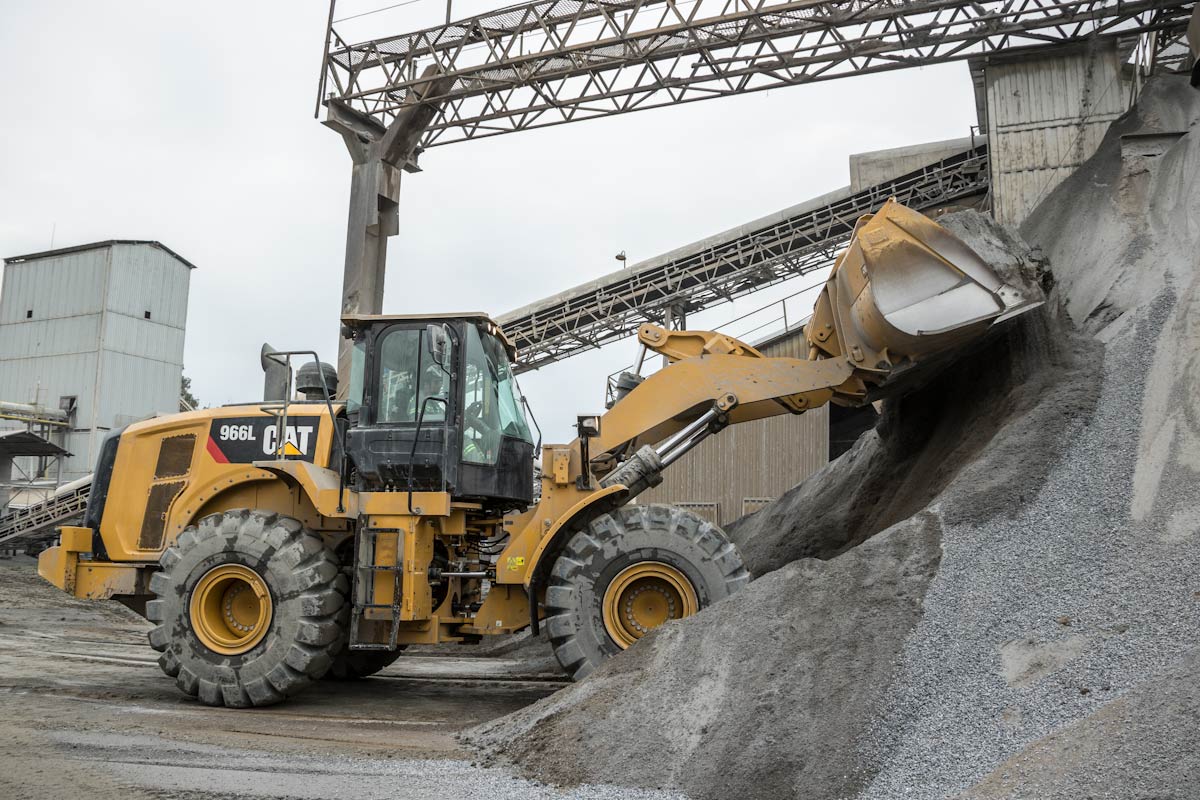

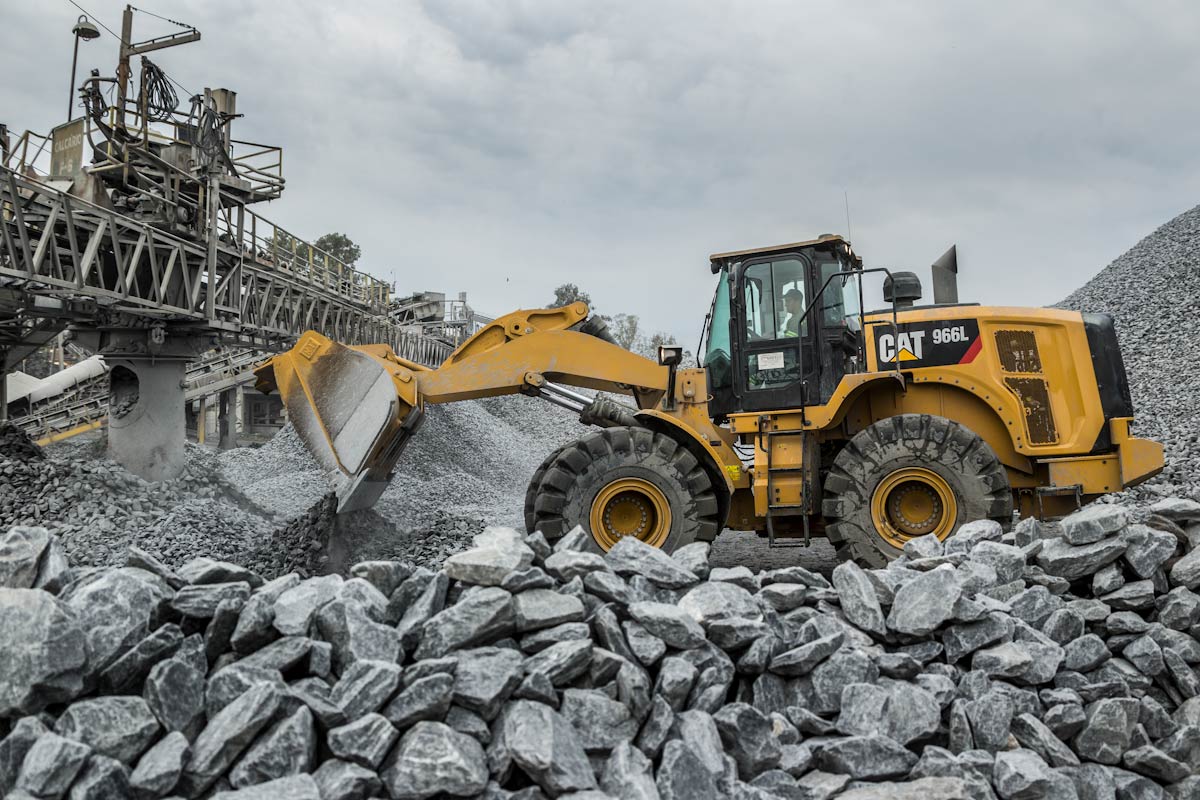

CAT 966L

• Полезная мощность в соответствии со стандартом ISO 9249
  281 л. с.
• Выбросы загрязняющих веществ
  Tier 3/Stage IIIA
• Максимальная полная мощность при 1 700 об/мин по ISO 14396 (метрич.)
  309 л. с.
• Модель двигателя
  Cat C9.3
• Максимальная полезная мощность при 1 700 об/мин по ISO 9249 (метрические единицы)
  281 л. с.
• Пиковый полный крутящий момент 1200 об/мин по ISO 14396
  1 581 Н·м
• Максимальный полезный крутящий момент 1 000 об/мин
  1 507 Н·м
• Рабочий объем
  9,3 л

• Ассортимент ковшей
  3,2–7,4 м³

• Система охлаждения
  71,6 л
• Картер двигателя
  24,5 л
• Коробка передач
  58,5 л
• Гидробак
  125 л
• Дифференциал — бортовые редукторы — передние
  57 л
• Дифференциал — бортовые редукторы — задние
  57 л
• Топливный бак
  303 л

• При 70% от максимального значения скорости вращения вентилятора системы охлаждения — уровень звукового давления на оператора (ISO 6396:2008)**
  69 дБ(А)
• При 70% от максимального значения скорости вращения вентилятора системы охлаждения — уровень внешней звуковой мощности (ISO 6395:2008)**
  108 LWA***
• При максимальном значении частоты вращения вентилятора системы охлаждения — уровень звукового давления на оператора (ISO 6396:2008)
  72 дБ(А)
• Примечание (3)
  ***Директива Европейского союза 2000/14/EC, дополненная редакцией 2005/88/EC.
• При максимальном значении частоты вращения вентилятора системы охлаждения — уровень внешней звуковой мощности (ISO 6395:2008)
  109 дБ(А)
• При максимальном значении частоты вращения вентилятора системы охлаждения — Внешний уровень звукового давления (SAE J88:2013)
  76 дБ(А)*

• Примечание (1)
  * На расстоянии 15 м, при движении машины вперед на второй передаче.
• Примечание (2)
  **Для машин, поставляемых в страны, в которых действуют Директивы ЕС.

• 1-я передача переднего хода
  6,5 км/ч
• 2-я передача переднего хода
  13,1 км/ч
• 3-я передача переднего хода
  23,5 км/ч
• 4-я передача переднего хода
  39,5 км/ч
• 1-я передача заднего хода
  7,1 км/ч
• 2-я передача заднего хода
  14,4 км/ч
• 3-я передача заднего хода
  25,9 км/ч
• 4-я передача заднего хода
  39,5 км/ч
• Примечание
  Максимальная скорость хода для машины в стандартной комплектации с пустым ковшом и стандартными шинами L3 с радиусом качения 826 мм.

• Тип насоса рабочего оборудования
  Поршневой насос с переменной производительностью
• Система рабочего оборудования: максимальная производительность насоса (2 200 об/мин)
  360 л/мин
• Продолжительность цикла работы гидросистемы — полная
  10,1 с

• Высота оси шарнира в транспортном положении
  778 мм
• Ширина колеи
  2 230 мм
• Поворот ковша назад на уровне опорной поверхности
  39°
• Расстояние от осевой линии заднего моста до сцепного устройства
  1 775 мм
• Зазор стрелы при максимальном подъеме
  4 140 мм
• Поворот ковша назад в транспортном положении
  49°
• Высота до верха капота
  2 818 мм
• Габаритная длина (без ковша)
  8 111 мм
• Высота оси шарнира при максимальном подъеме
  4 793 мм
• Колёсная база
  3 550 мм
• Расстояние от осевой линии заднего моста до края противовеса
  2 500 мм
• Дорожный просвет
  434 мм
• Поворот ковша назад при максимальном подъеме
  71°
• Максимальная габаритная ширина по шинам
  3 009 мм
• Высота до верха выхлопной трубы
  3 522 мм
• Примечание
  Все размеры указаны приблизительно, с учетом использования шин L3 XHA2.
• Высота до верха конструкции ROPS
  3 859 мм

• Примечание (2)
  Полное соответствие требованиям разделов 1–6 стандарта ISO 143971:2007, согласно которым расхождение между расчетными и экспериментальными данными не должно превышать 2%.
• Примечание (1)
  Для конфигурации машины в соответствии с определением "масса".

• Расстояние от осевой линии заднего моста до сцепного устройства
  1 775 мм
• Высота до верха конструкции ROPS
  3 859 мм
• Габаритная длина (без ковша)
  7 362 мм
• Высота до верха капота
  2 818 мм
• Максимальная габаритная ширина по шинам
  3 009 мм
• Расстояние от осевой линии заднего моста до края противовеса
  2 251 мм
• Высота оси шарнира при максимальном подъеме
  4 235 мм
• Зазор стрелы при максимальном подъеме
  3 643 мм
• Дорожный просвет
  434 мм
• Высота до верха выхлопной трубы
  3 522 мм
• Высота оси шарнира в транспортном положении
  630 мм
• Колёсная база
  3 550 мм
• Поворот ковша назад при максимальном подъеме
  62°
• Ширина колеи
  2 230 мм
• Поворот ковша назад в транспортном положении
  50°
• Поворот ковша назад на уровне опорной поверхности
  42°
• Примечание
  Все размеры указаны приблизительно, с учетом использования шин L3 XHA2.

• Примечание
  Масса приведена для машины с учетом массы радиальных шин Michelin 26.5R25 XHA2 L3, жидкостей, оператора, стандартного противовеса, устройства облегчения холодного пуска, крыльев, системы Product Link, мостов с ручной блокировкой/разблокировкой дифференциала (передний/задний), кожуха силовой передачи, вспомогательной системы рулевого управления, шумоизоляции и ковша общего назначения объемом 4,2 куб. м с болтовым креплением режущей кромки.

• Выбросы загрязняющих веществ
  Tier 3/Stage IIIA

• Типоразмер
  Большие
• Грузоподъемность
  6 т
