АРХИВНАЯ МОДЕЛЬ

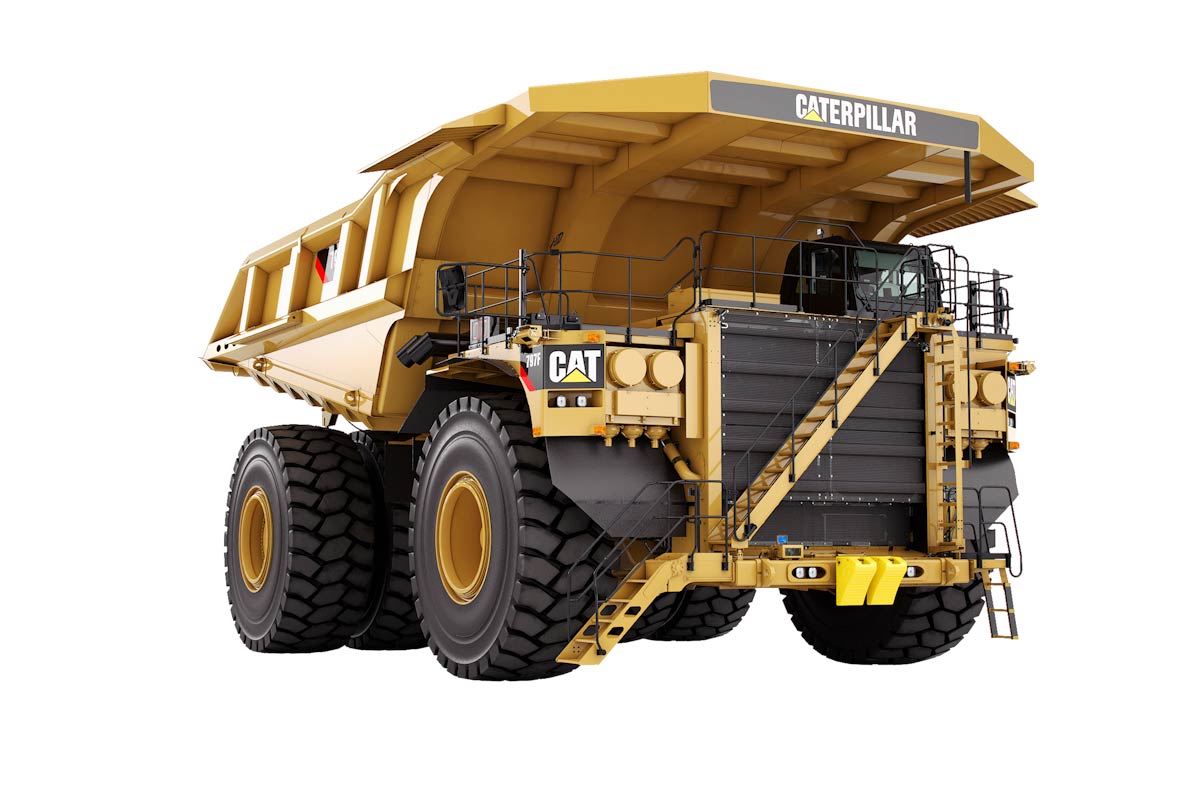

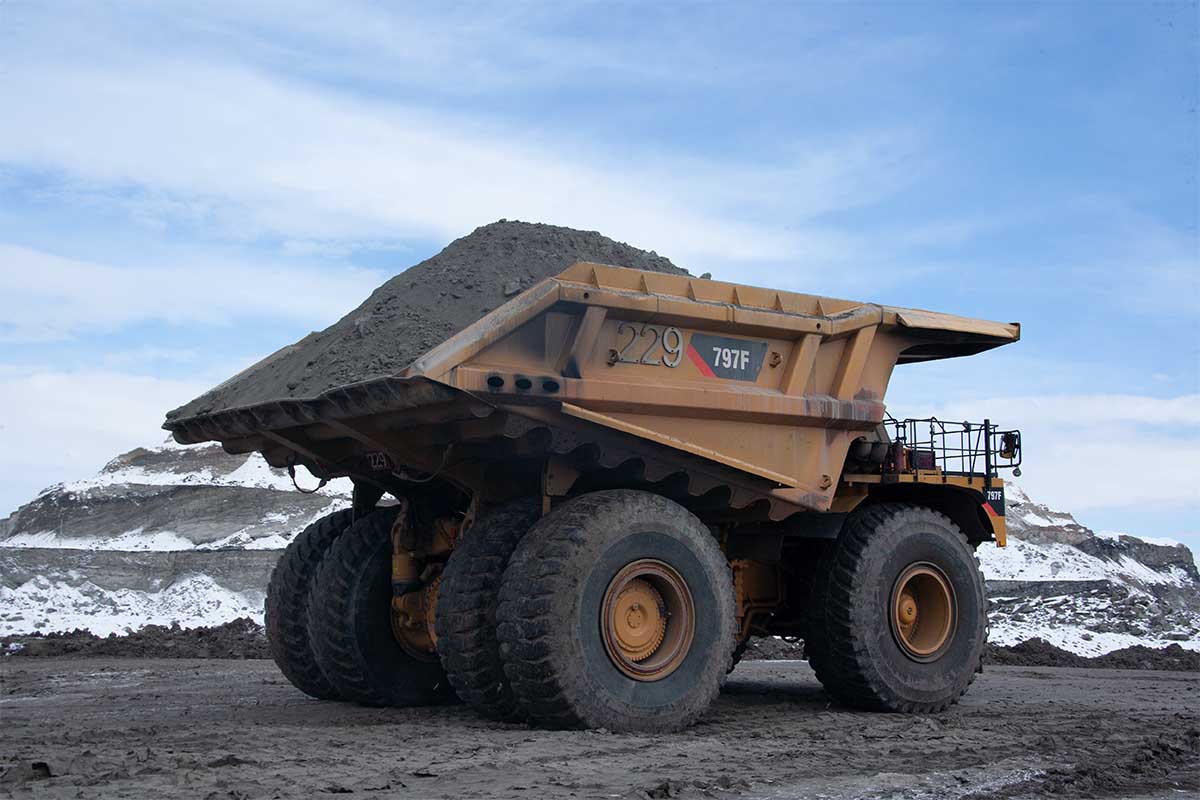

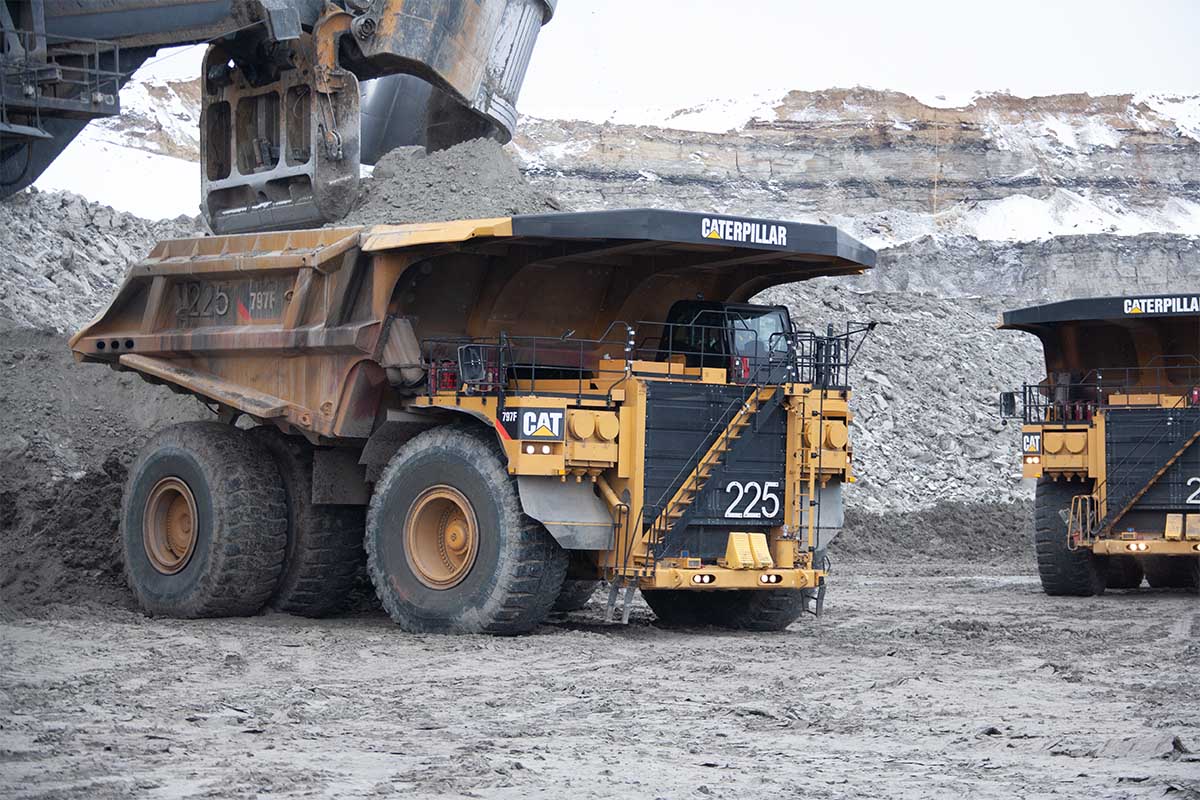

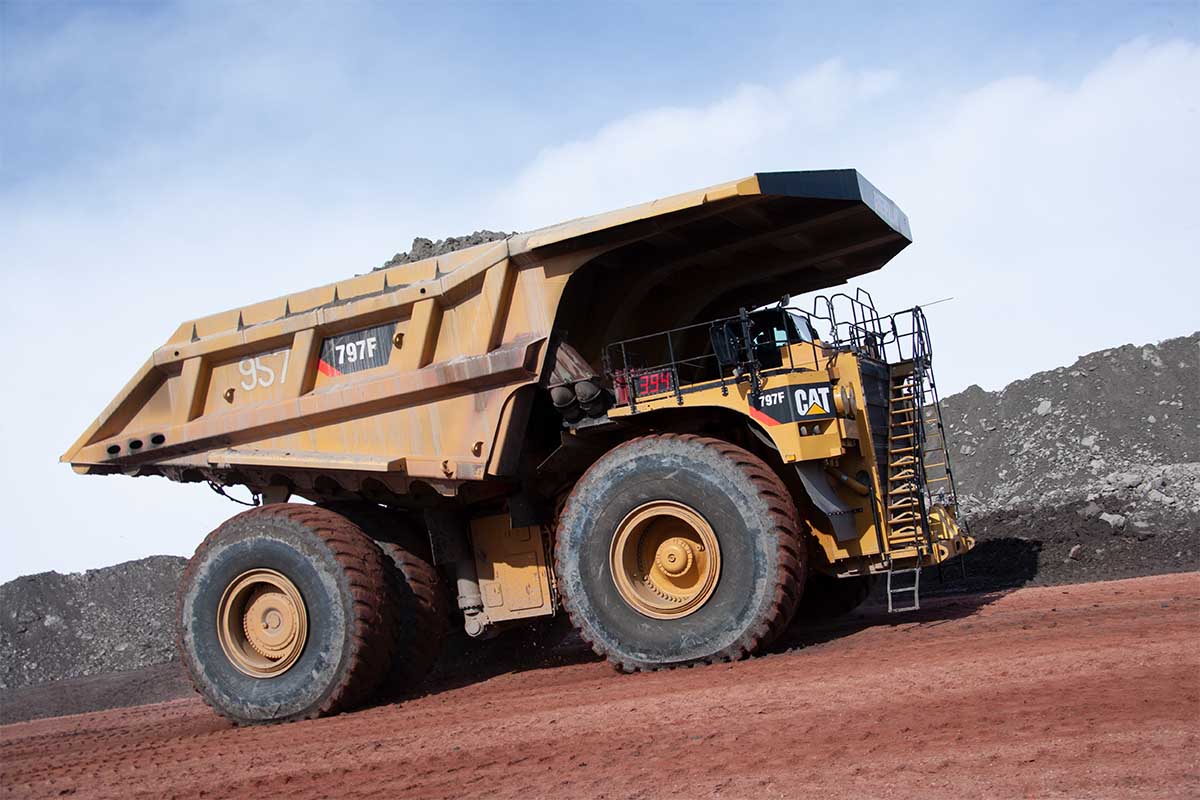

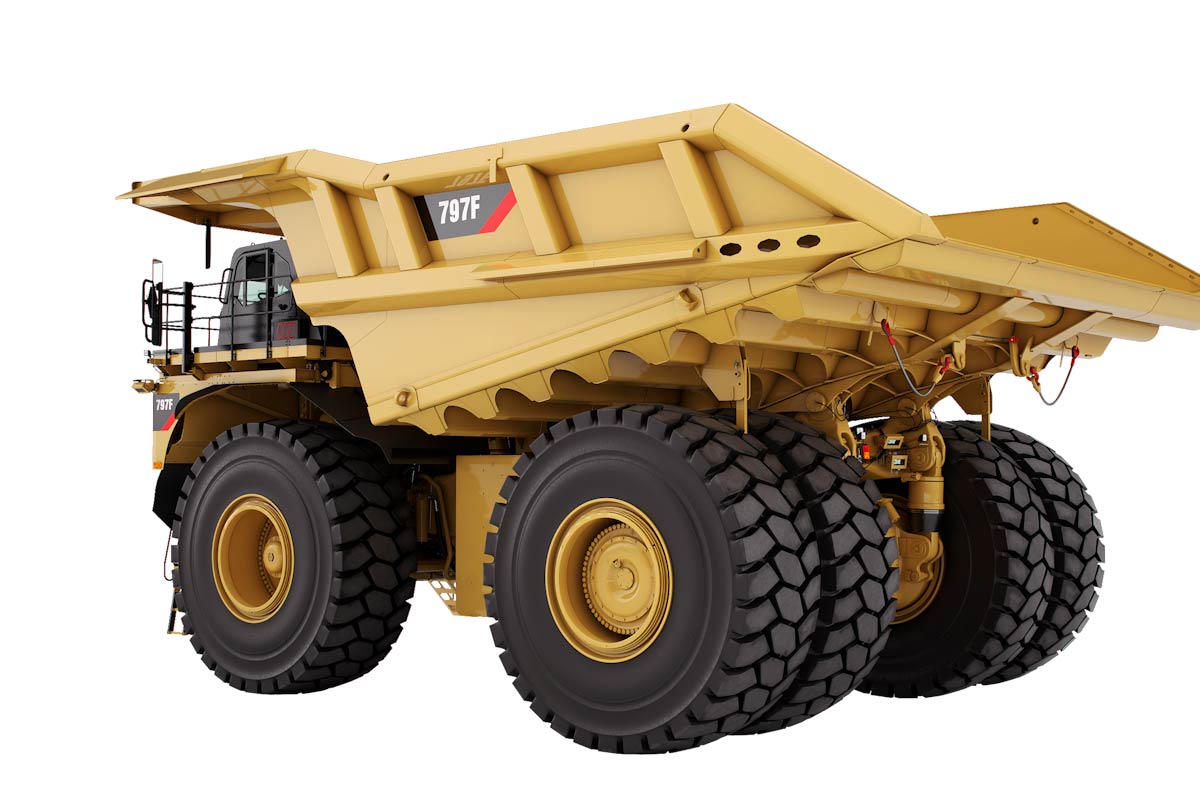

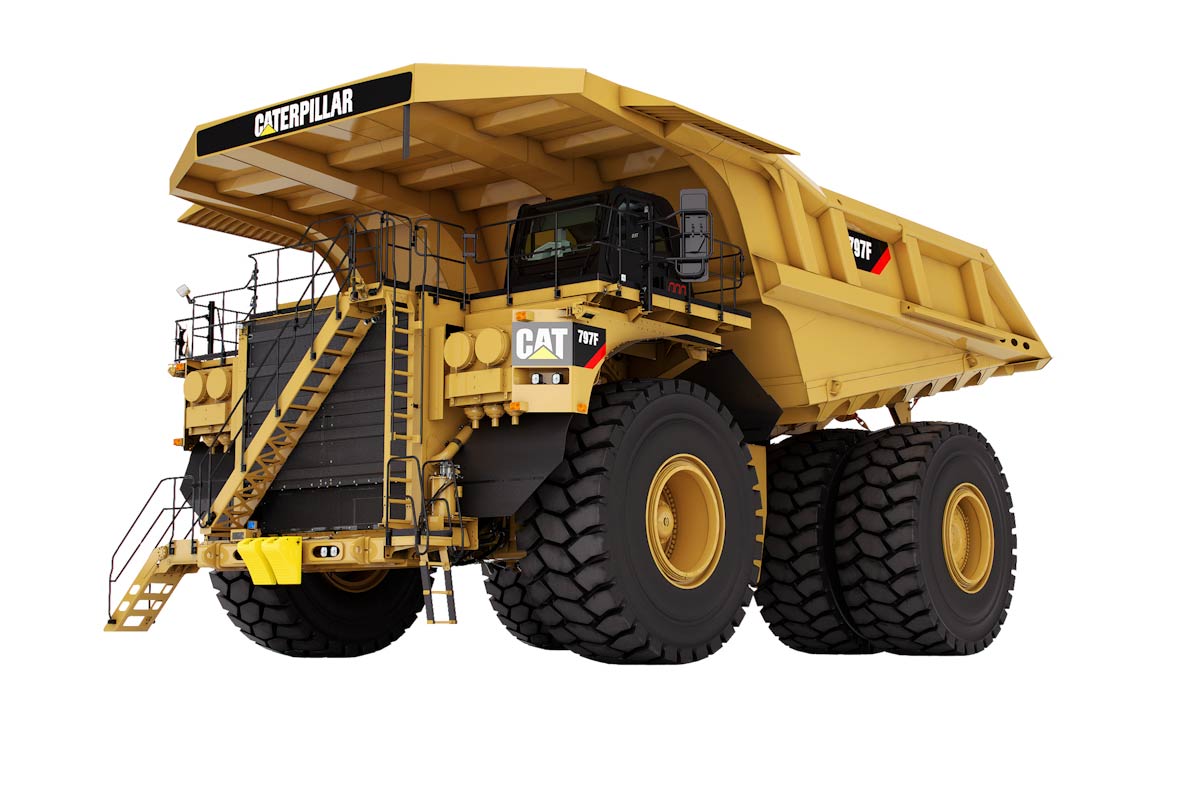

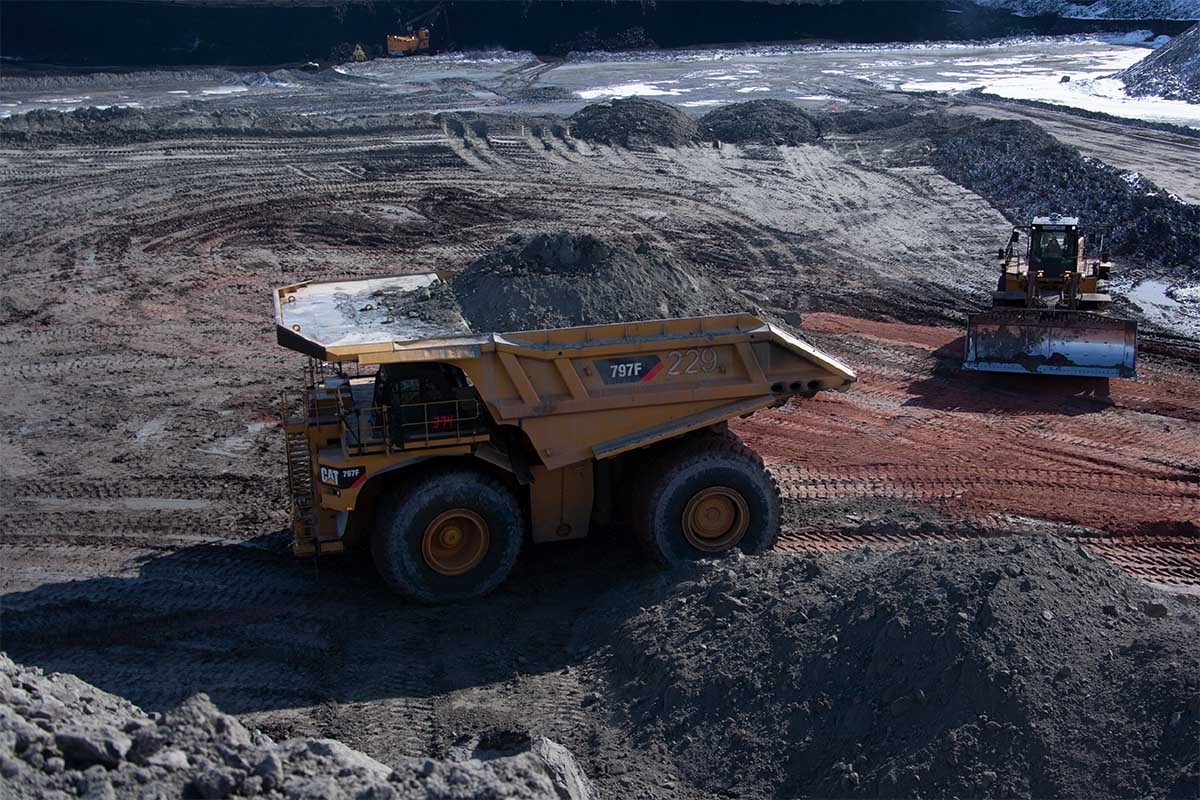

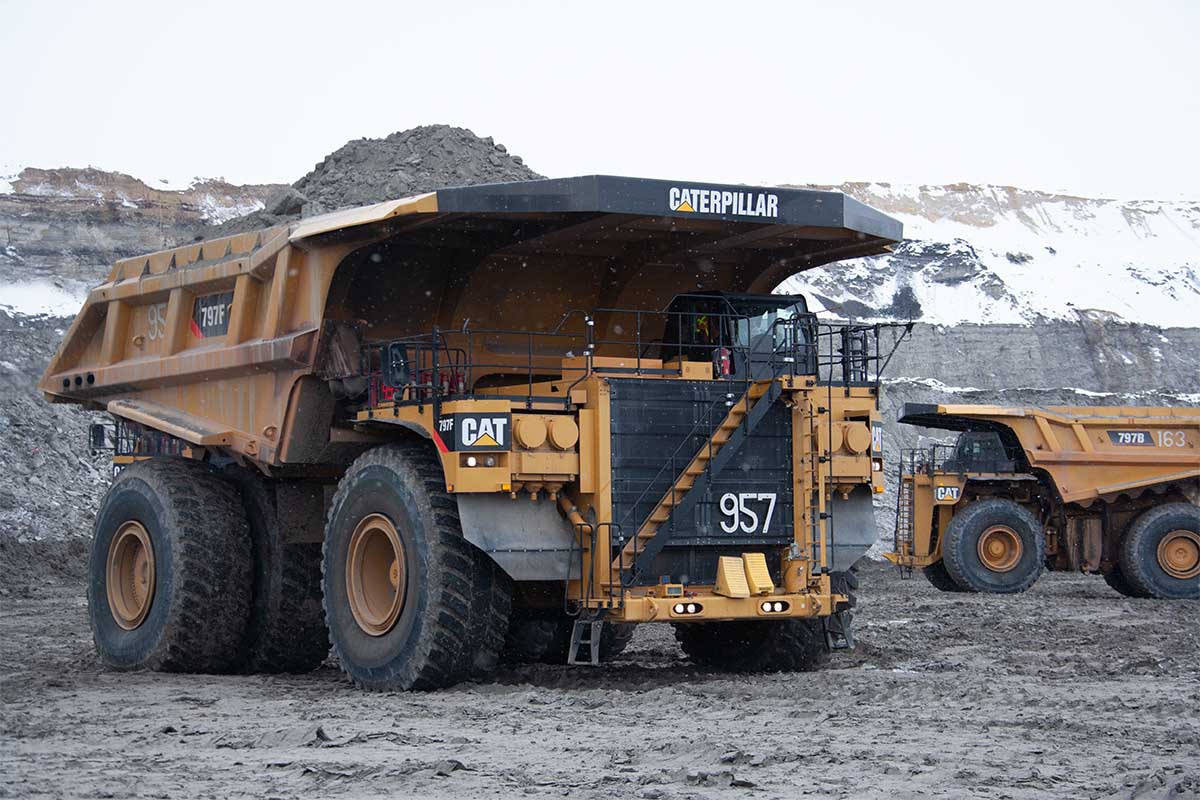

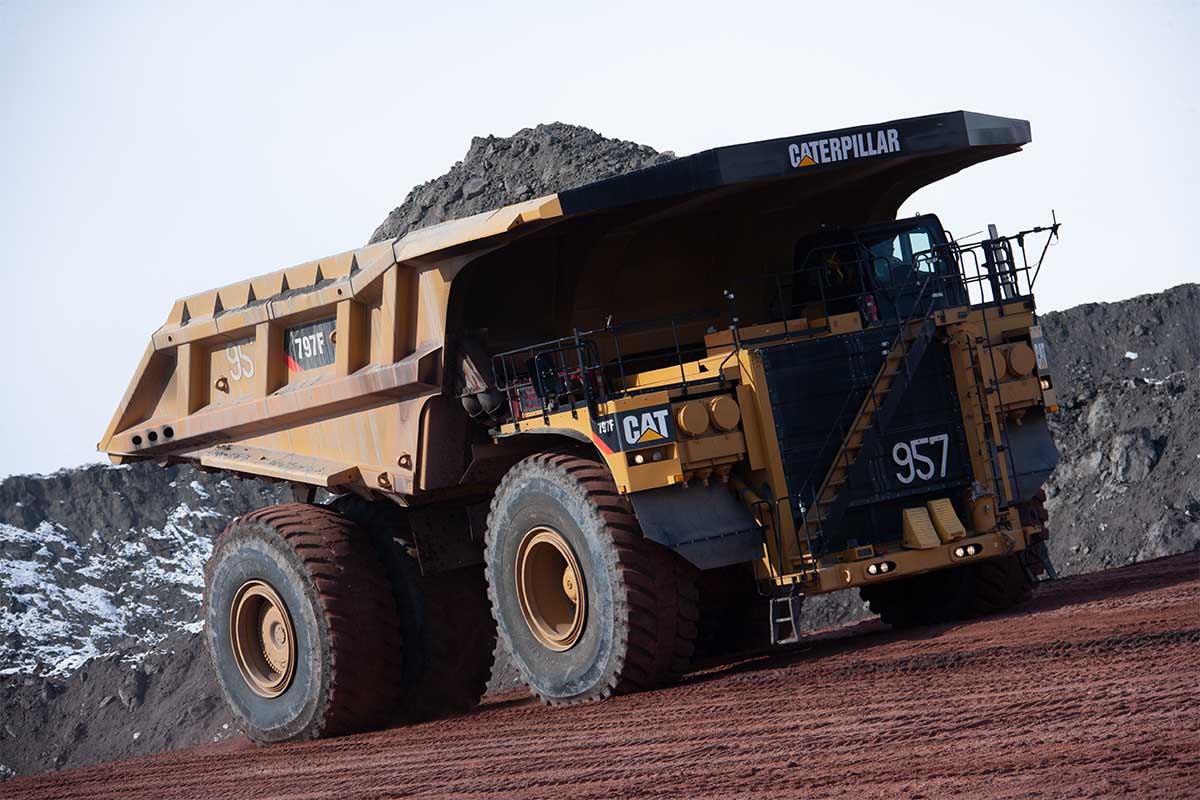

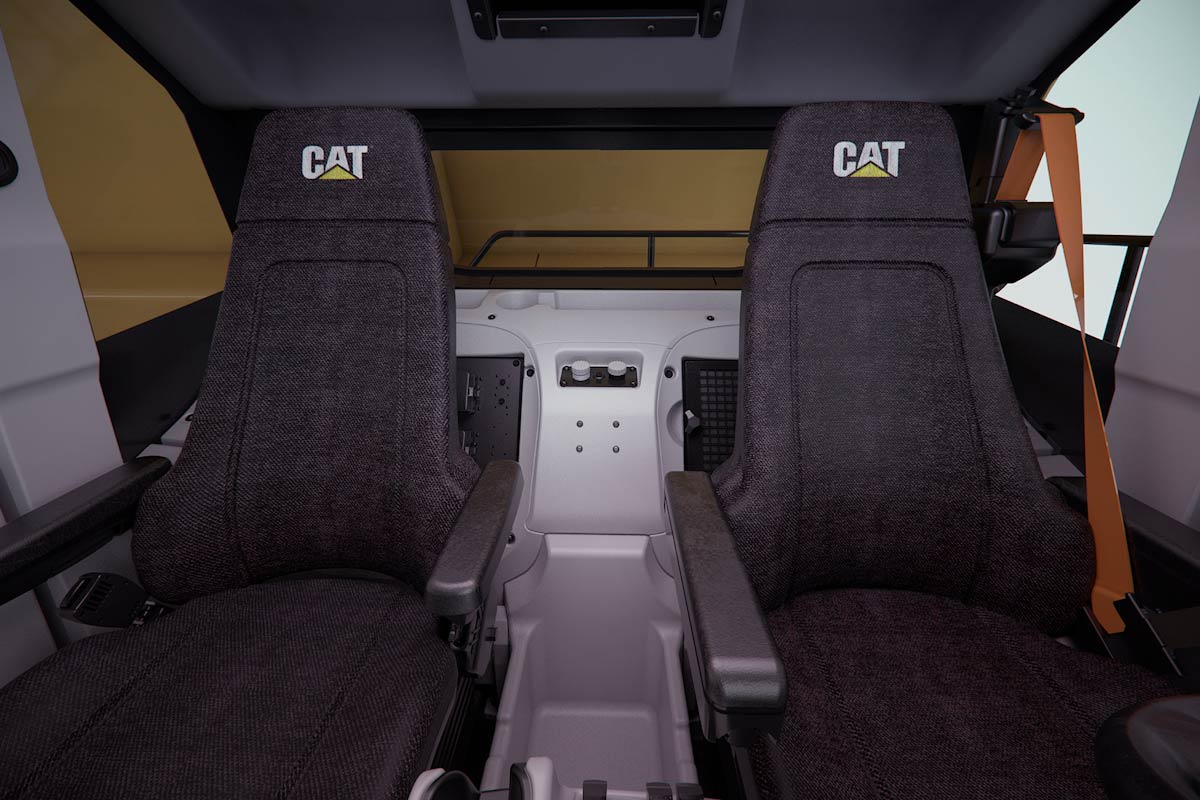

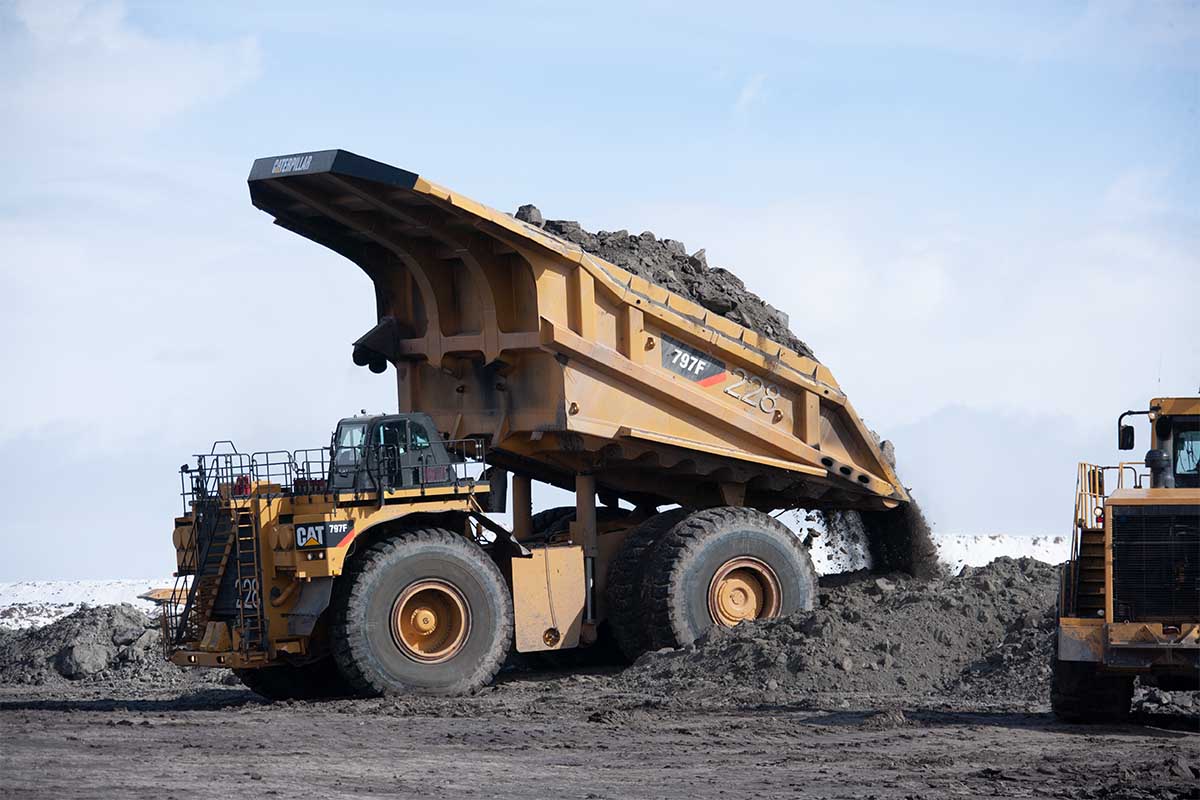

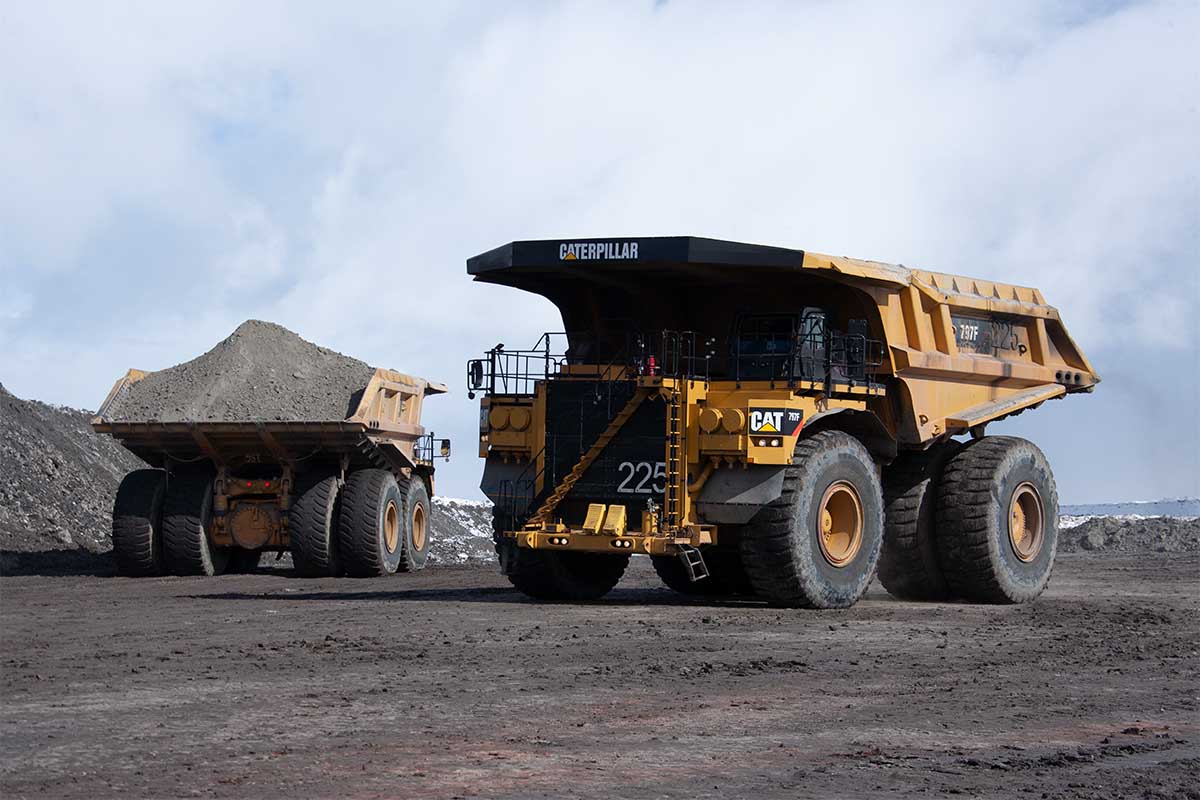

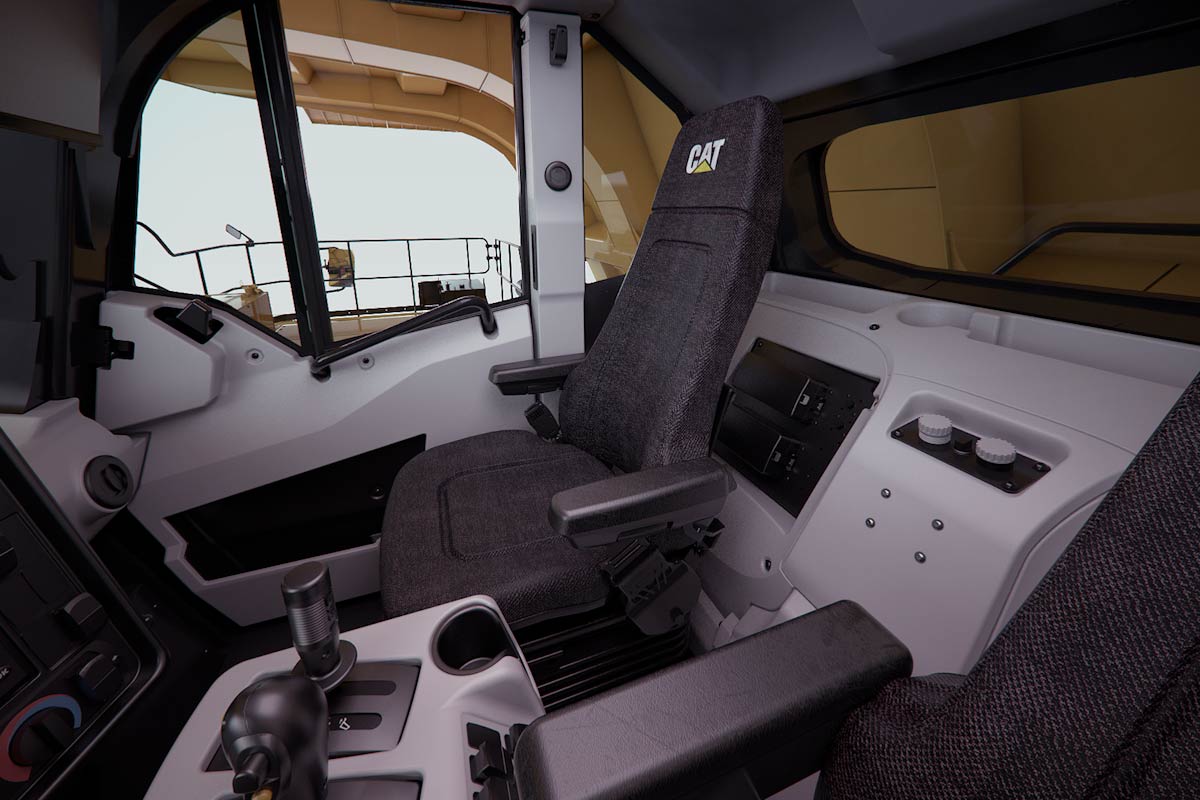

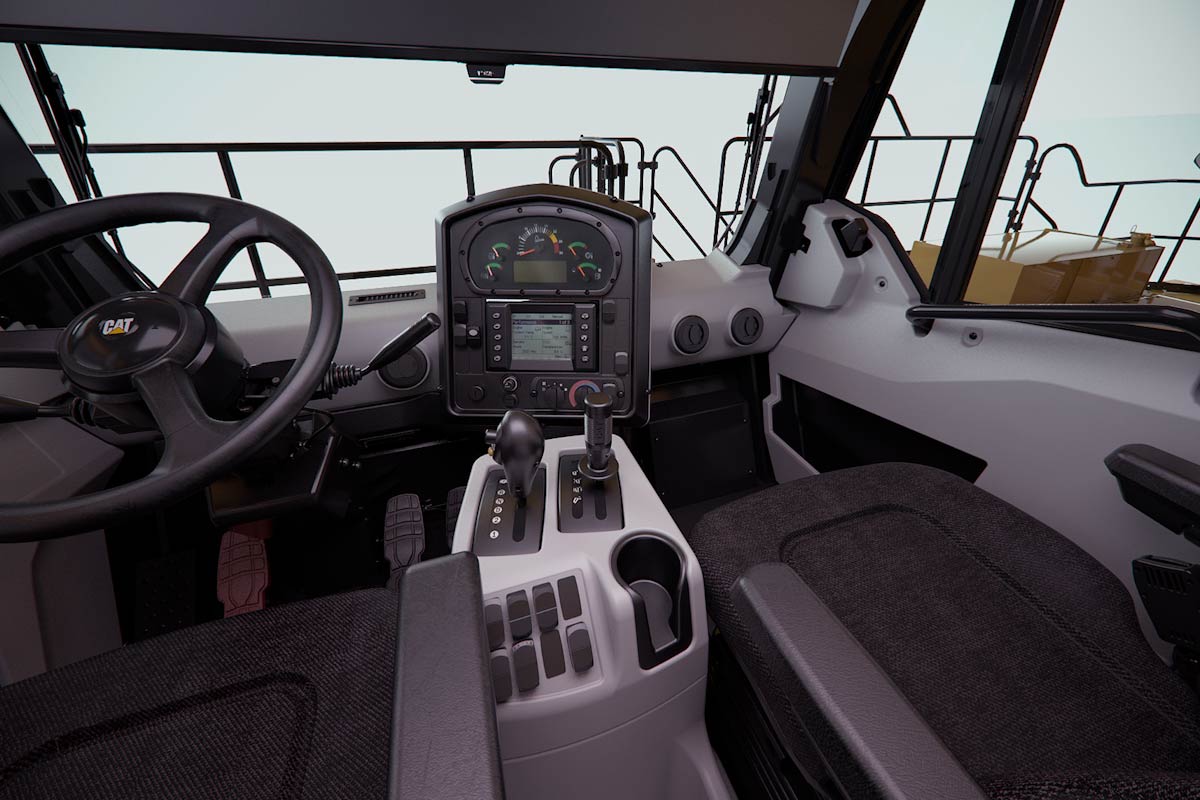

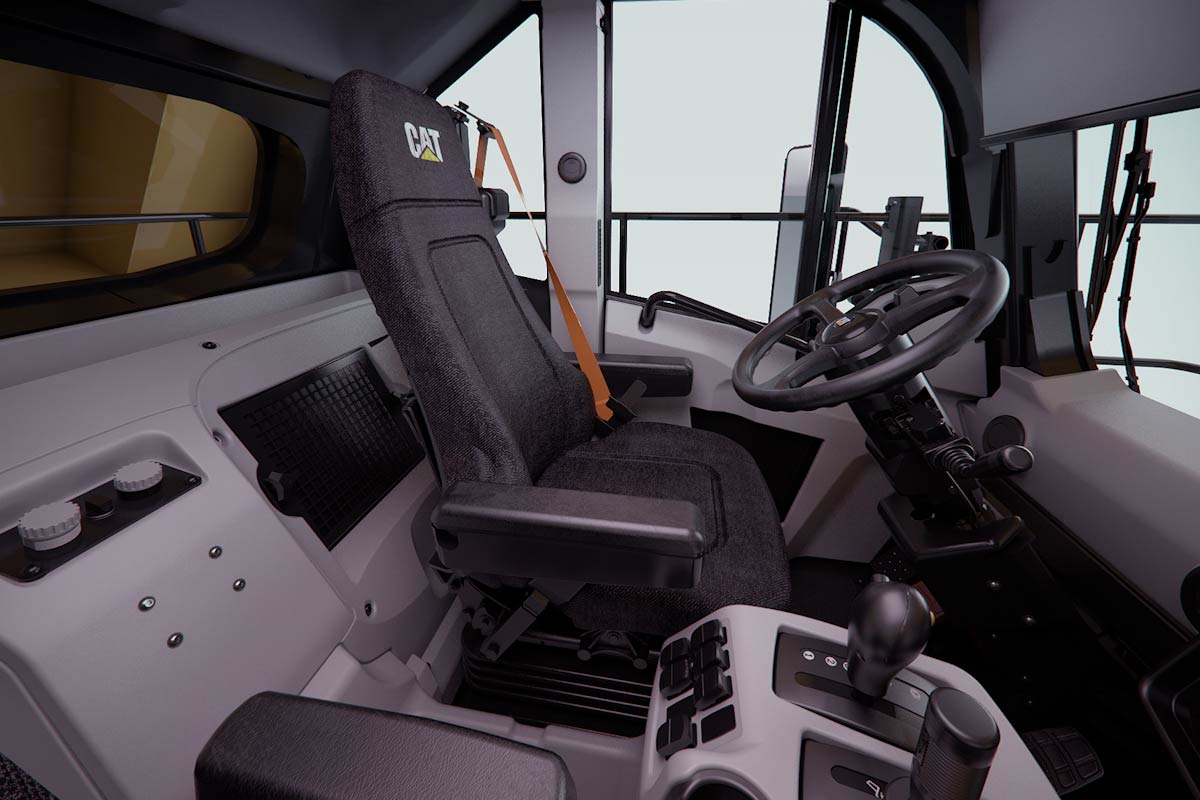

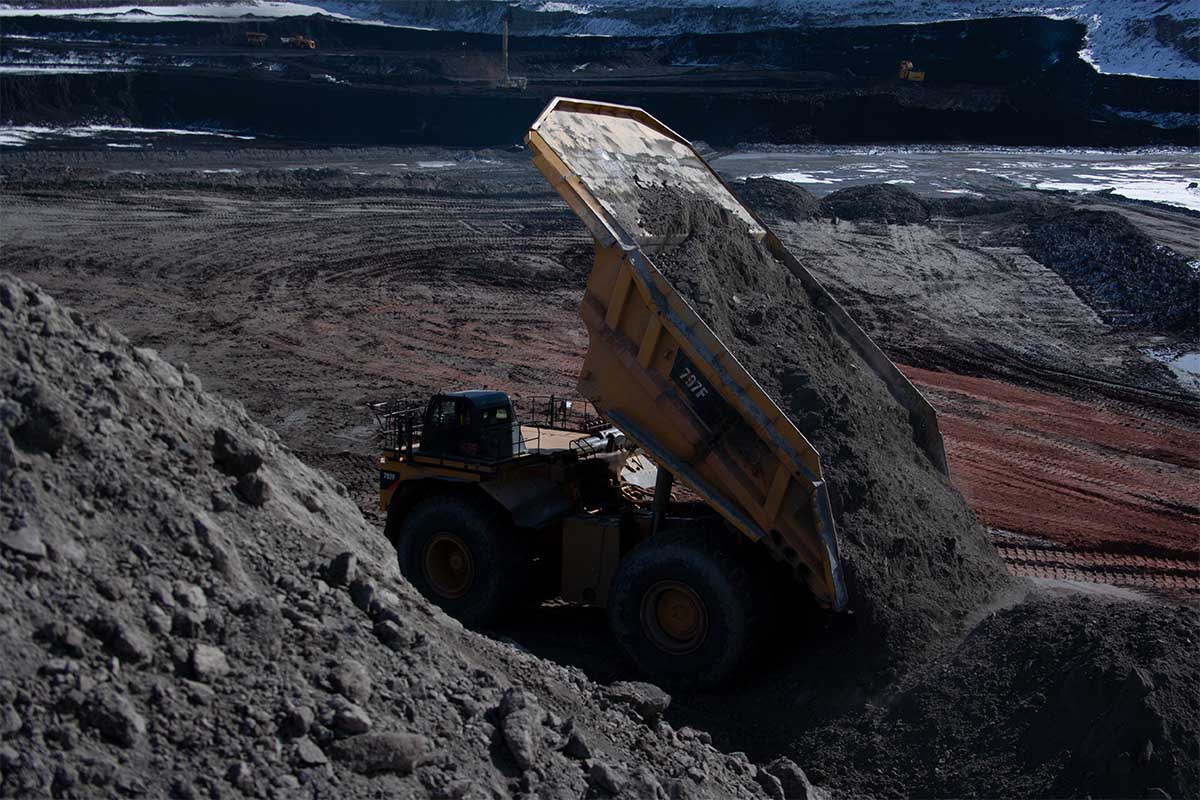

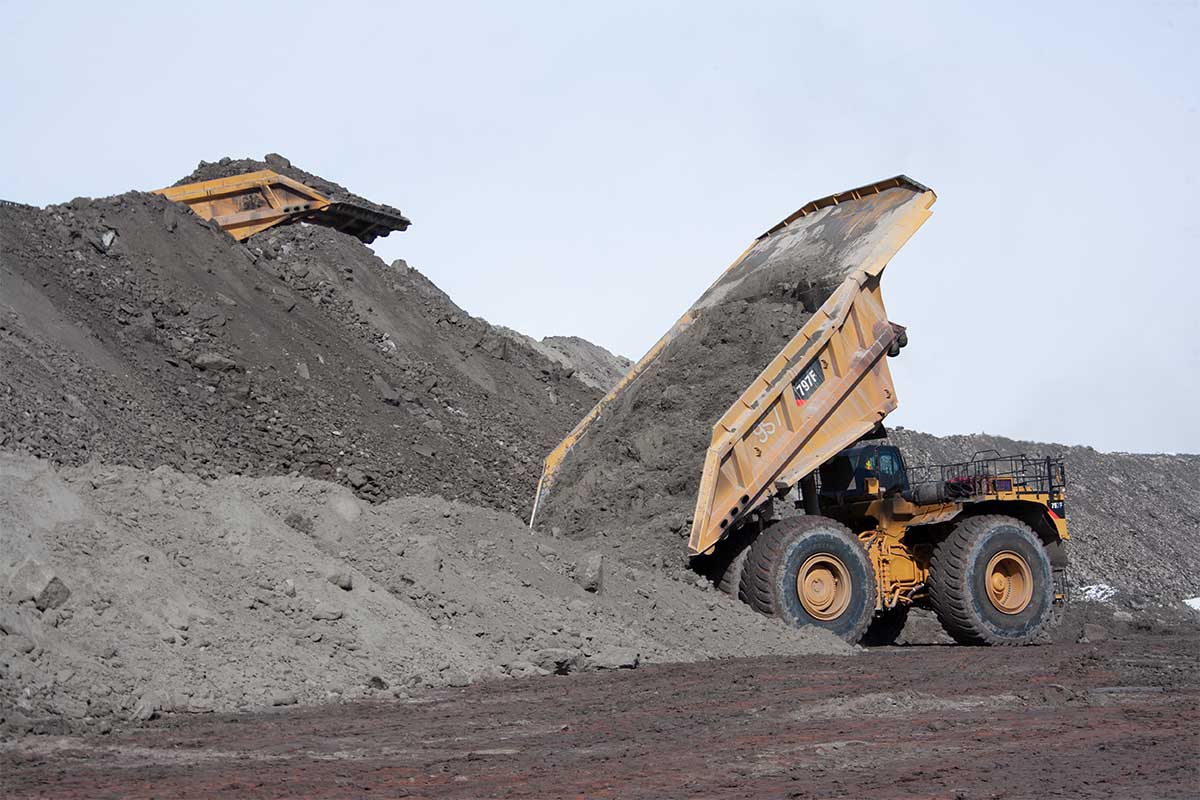

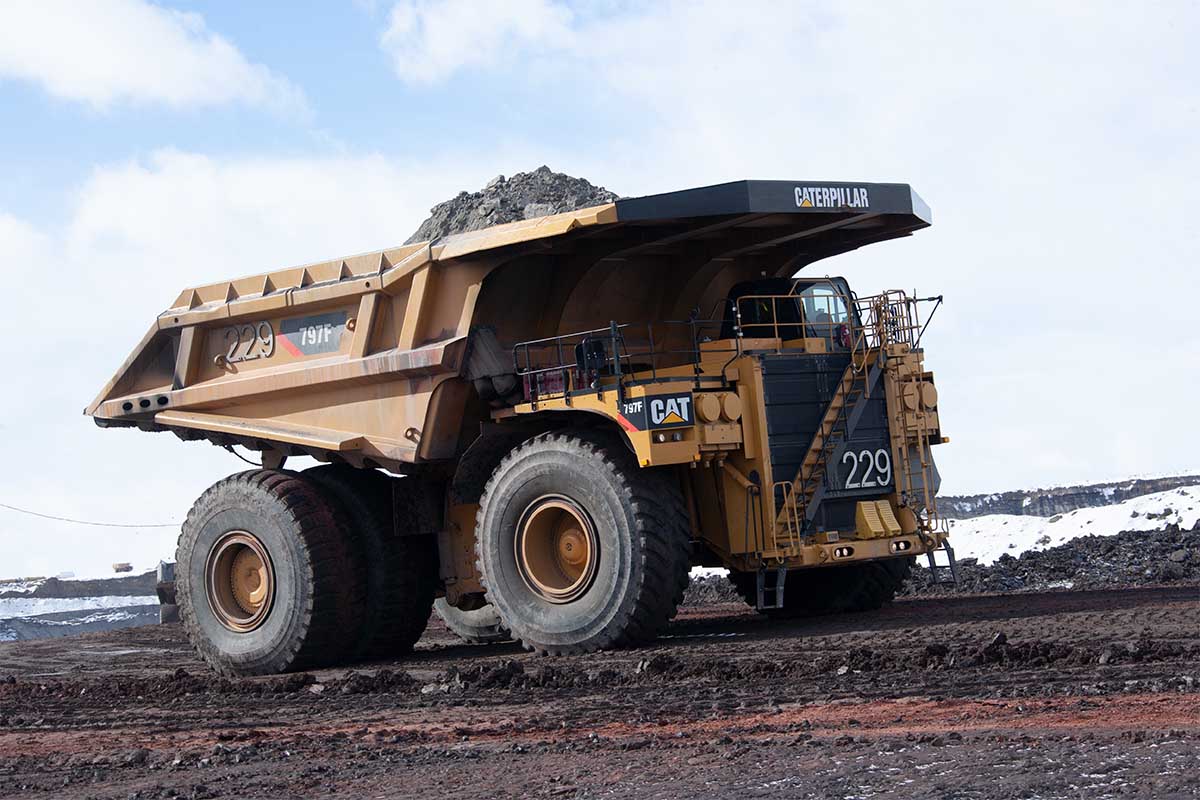

CAT 797F

• Полная мощность согласно SAE J1995
  4 000 л. с.
• Модель двигателя
  Cat® C175-20
• Выбросы загрязняющих веществ
  Соответствует требованиям стандартов Агентства по защите окружающей среды США. Где применимо, двигатель Cat C175-20 соответствует стандартам Агентства по охране окружающей среды США на выбросы загрязняющих веществ.
• Диаметр цилиндров
  175 мм
• Ход поршня
  220 мм
• Рабочий объем
  106 л
• Примечание (1)
  Значение номинальной мощности соответствует 1750 об/мин; испытания проводились в условиях, регламентируемых указанным стандартом.
• Примечание (2)
  Для условий, регламентированных стандартом SAE J1995: 25 °C (77 °F) и барометрическое давление 99 кПа (29,32 дюйма рт. ст.). Показатель мощности для топлива с плотностью по API 35 при 16 °C (69 °F) и с низшей теплотворной способностью 42 780 кДж/кг (18 390 БТЕ/фунт) для двигателя, работающего при 30 °C (38 °F).
• Примечание (3)
  При работе на высоте до 2134 м (7000 футов) над уровнем моря снижения номинальной мощности двигателя не требуется.
• Примечание (4)
  При работе на высоте до 4877 м (16 000 футов) над уровнем моря снижение номинальной мощности двигателя не требуется.

• Примечание (1)
  Ограничения для максимальной полной массы машины указаны в нормах загрузки карьерных самосвалов Cat 10/10/20.
• Примечание (2)
  Масса кузова зависит от установленного на нем оборудования и типа футеровки. Диапазон массы для известных областей применения.
• Диапазон массы шасси
  210 630-219 146
• Диапазон массы кузова
  41 368-61 235
• Примечание (3)
  Масса шасси определяется при полной заправке топливом, вместе с подъемным механизмом, узлом крепления кузова, ободьями и шинами.

• Передний мост — без груза
  47,20%
• Задний мост — без груза
  52,80%
• Передний мост — с грузом
  33,30%
• Задний мост — с грузом
  66,70%

• Передаточное отношение главной передачи
  1.276:1
• Передаточное отношение планетарной ступени
  16.67:1
• Общее передаточное отношение
  21.26:1
• Примечание
  Двухступенчатый планетарный редуктор с отклоняющимися в вертикальной плоскости мостами.

• 1-я передача переднего хода
  11,3 км/ч
• 2-я передача переднего хода
  15,2 км/ч
• 3-я передача переднего хода
  20,5 км/ч
• 4-я передача переднего хода
  27,7 км/ч
• 5-я передача переднего хода
  37,2 км/ч
• 6-я передача переднего хода
  50,3 км/ч
• 7-я передача переднего хода
  67,7 км/ч
• Задний ход
  11,9 км/ч

• Шины
  59/80R63 — Michelin или Bridgestone
• Примечание
  При высоких рабочих нагрузках у самосвала 797F ресурсы стандартных шин (тонно-км/ч (тонно-миль/ч)) могут быть превышены, в результате чего снижается производительность машины.

• Подача насоса — высокая частота вращения холостого хода
  1 200 л/мин
• Давление открытия предохранительного клапана — подъем
  24 200 кПа
• Время подъема кузова — высокая частота вращения холостого хода
  25 с

• Рабочий ход поршня цилиндра — передняя подвеска
  313,6 мм
• Рабочий ход поршня цилиндра — задняя подвеска
  165,1 мм
• Задний мост — качание
  ±4,0°

• Топливный бак
  3 785 л
• Система охлаждения
  1 160 л
• Картер двигателя
  319 л
• Передние колеса — каждое
  61 л
• Дифференциалы
  1 176 л
• Бачок системы рулевого управления
  254 л
• Система рулевого управления, включая бак
  355 л
• Бачок тормозной системы и механизма подъема
  770 л
• Система подъема кузова и тормозная система (в том числе бачок)
  1 600 л
• Маслосборник гидротрансформатора.
  303 л
• Система гидротрансформатора/коробки передач (с том числе маслосборник)
  629 л

• Соответствие системы рулевого управления стандартам
  ISO 5010:2007

• Дорожный просвет под задним мостом — с грузом
  947 мм
• Максимальная глубина внутренней части кузова
  3 363 мм

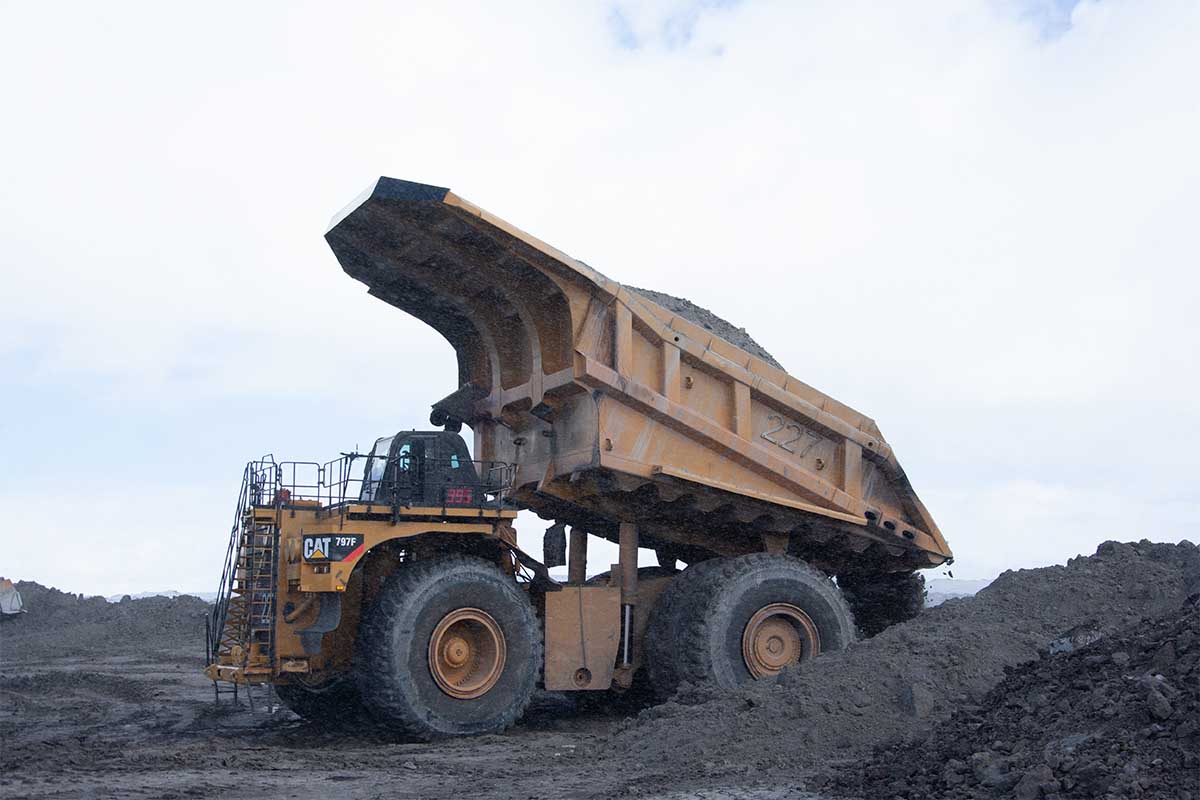

• Габаритная высота при поднятом кузове
  15 701 мм
• Дорожный просвет — с грузом
  786 мм
• Высота погрузки — без груза
  6 998 мм
• Расстояние до защитной панели двигателя – с грузом
  1 025 мм
• Высота — до верха конструкции ROPS, без груза
  6 526 мм
• Высота по переднему козырьку — без груза
  7 709 мм
• Общая длина кузова
  14 802 мм
• Длина внутренней части кузова
  9 976 мм
• Габаритная длина
  15 080 мм
• Колёсная база
  7 195 мм
• Задний мост – задний край кузова
  3 944 мм
• Разгрузочный габарит
  2 017 мм
• Ширина по осевым линиям передних колес
  6 534 мм
• Ширина кузова с козырьком
  9 116 мм
• Внешняя ширина кузова по стенкам
  9 755 мм
• Внутренняя ширина кузова
  8 513 мм
• Колея между центральными линиями задних пар колес
  6 233 мм
• Ширина по задним колесам
  9 529 мм

• Стандарты
  ISO 3450:2011
• Количество дисков с каждой стороны — задние тормоза
  15
• Количество дисков с каждой стороны — передние тормоза
  10

• Стандарты, регламентирующие уровень шума (2)
  В случае продолжительной работы на открытом рабочем месте оператора или в открытой кабине (в случае непроведения надлежащего обслуживания или открытых окнах/дверях) оператору могут потребоваться средства защиты органов слуха.
• Стандарты, регламентирующие уровень шума (1)
  Воспринимаемый оператором уровень звукового давления в кабине, измеренный в ходе рабочего цикла по методике, регламентируемой стандартами ISO 6394:2008 и 6396:2008, составляет 76 дБ(А) (для правильно установленной и обслуживаемой кабины Caterpillar при закрытых дверях и окнах).

• Передний мост — с грузом
  33.30%
• Задний мост — без груза
  52.80%
• Передний мост — без груза
  47.20%
• Задний мост — с грузом
  66.70%

• С "шапкой" с уклоном 2:1 по SAE
  240–267 м³
• Геометрическая
  188-213 м³
• Примечание
  Получите рекомендации по подбору кузовов для самосвалов, проконсультировавшись с ближайшим дилером компании Cat.

• Стандарты FOPS
  Конструкция защиты от падающих предметов (FOPS) соответствует требованиям стандарта ISO 3449:2005 уровень II.
• Соответствие конструкции ROPS стандартам:
  Конструкция защиты при опрокидывании (ROPS), предлагаемая Caterpillar, соответствует требованиям стандарта ISO 3471:2008.

• С "шапкой" с уклоном 2:1 по SAE
  240–267 м³

• Грузоподъемность
  >250 т
