АРХИВНАЯ МОДЕЛЬ

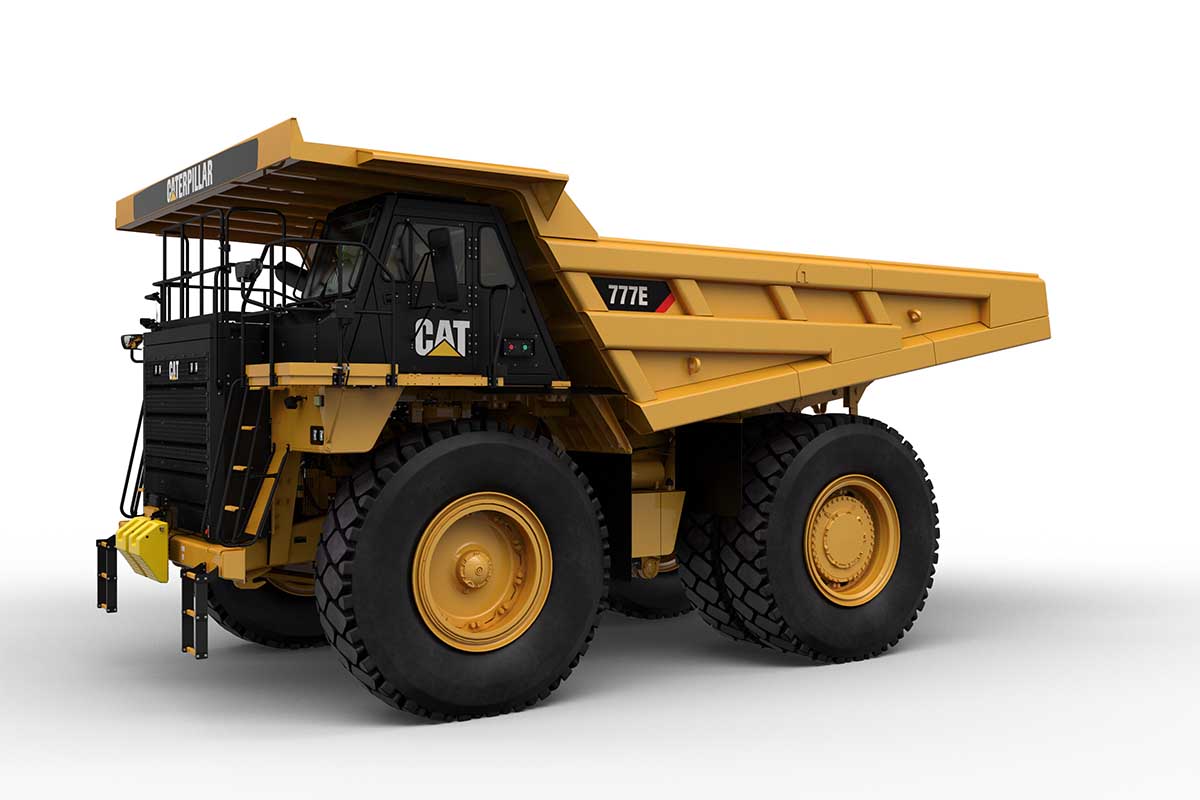

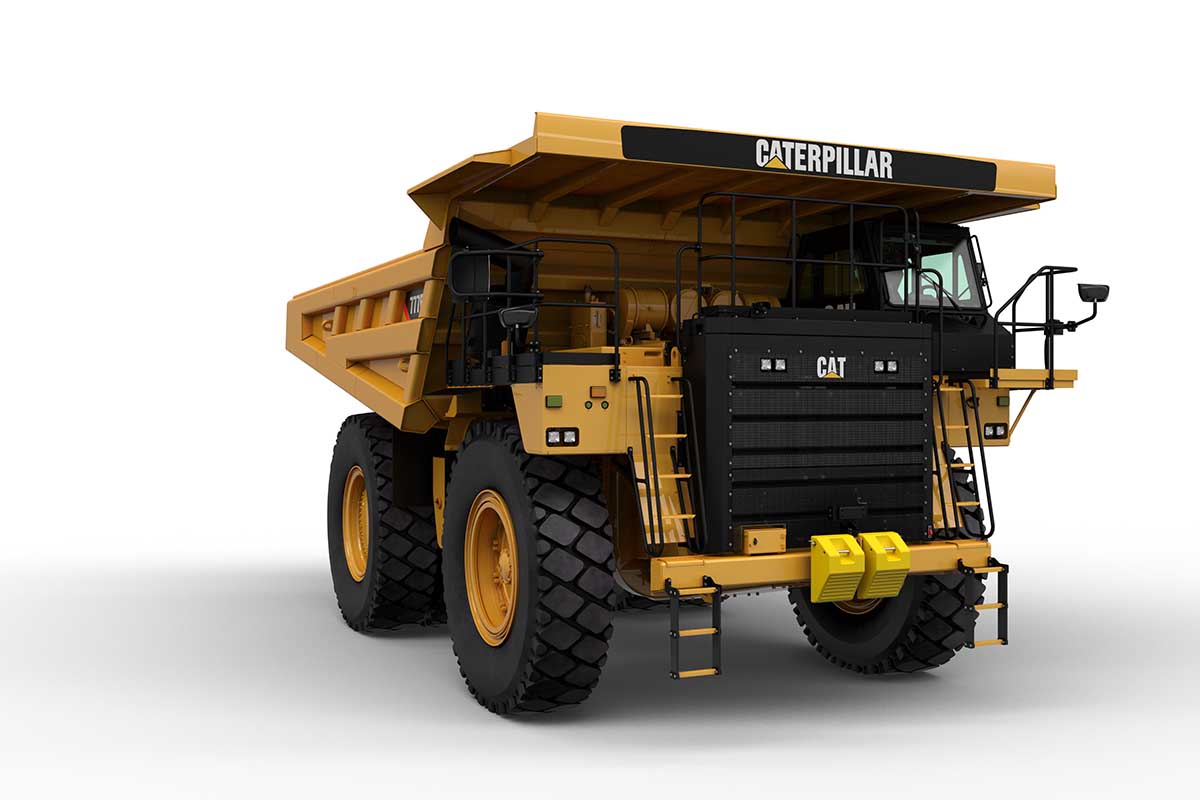

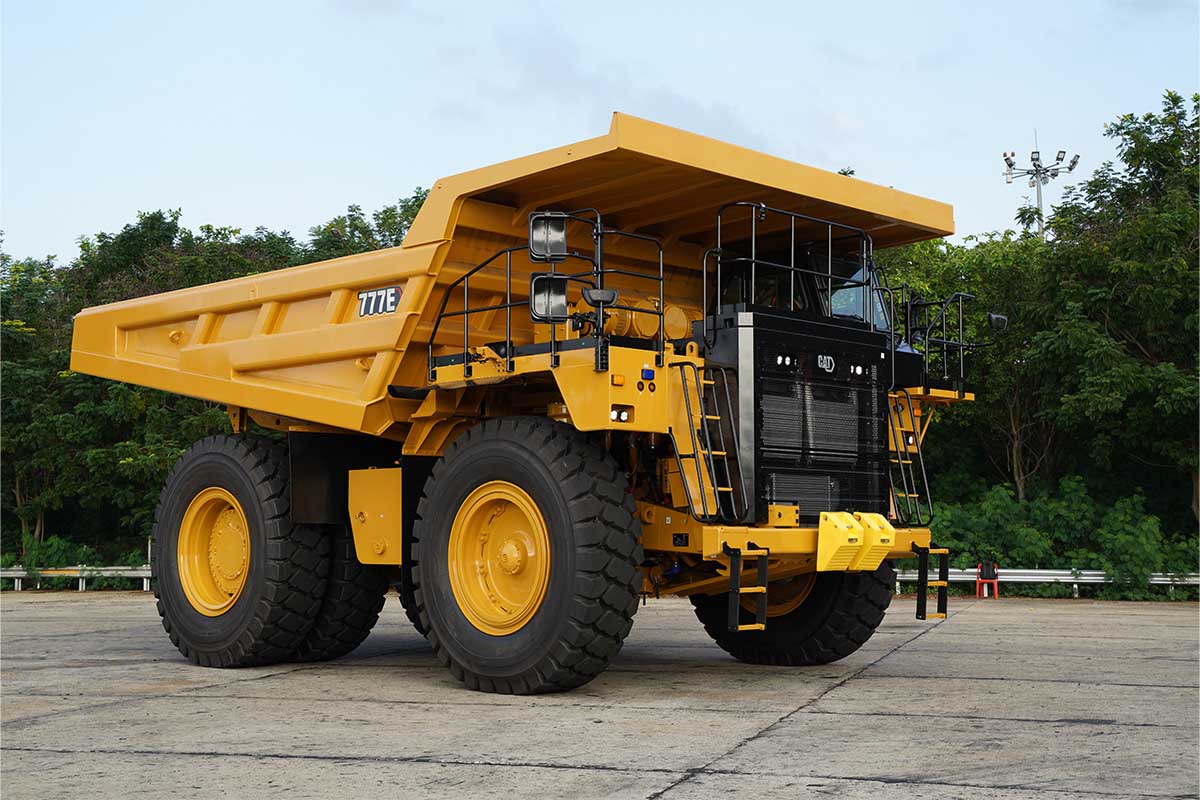

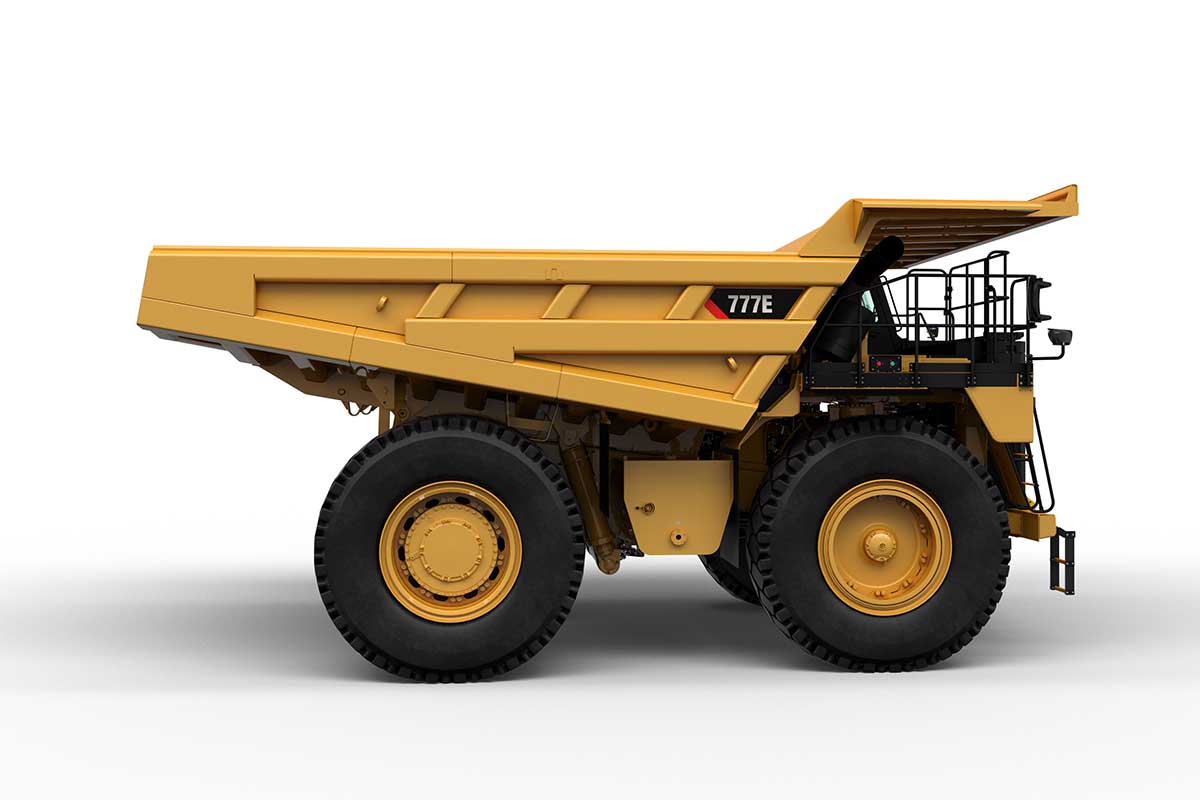

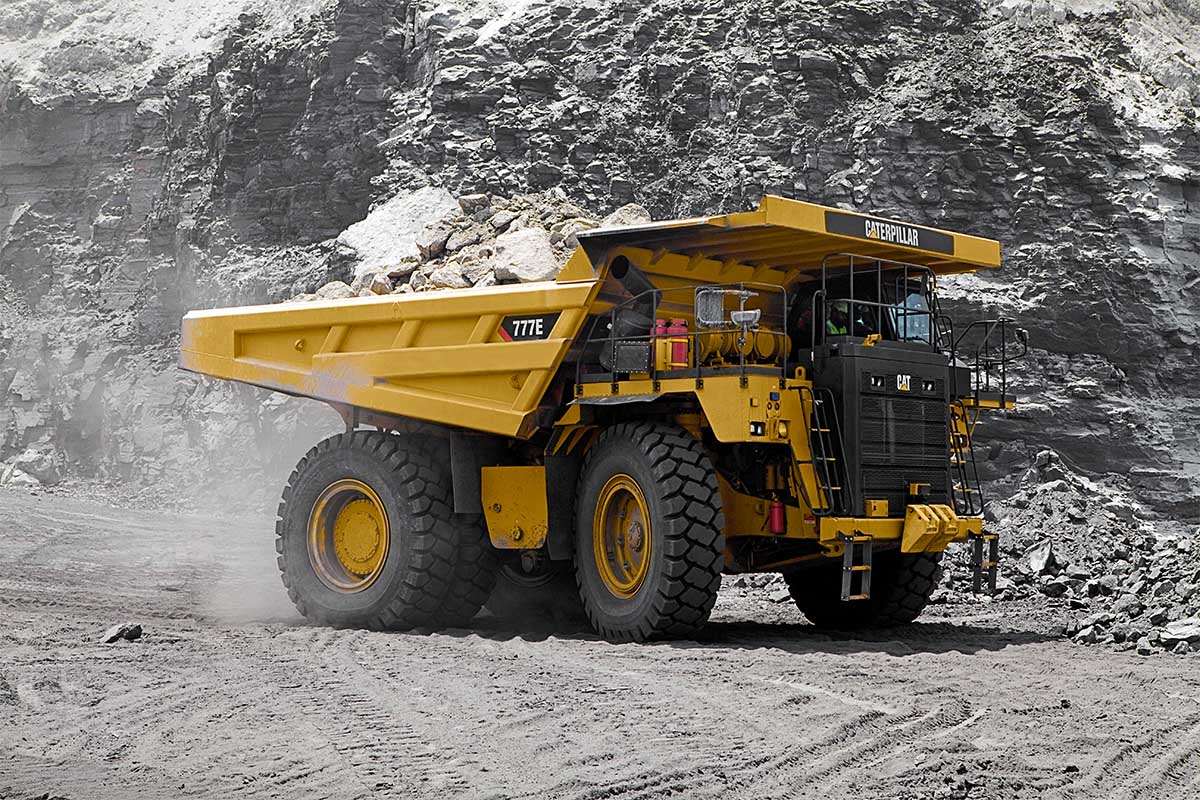

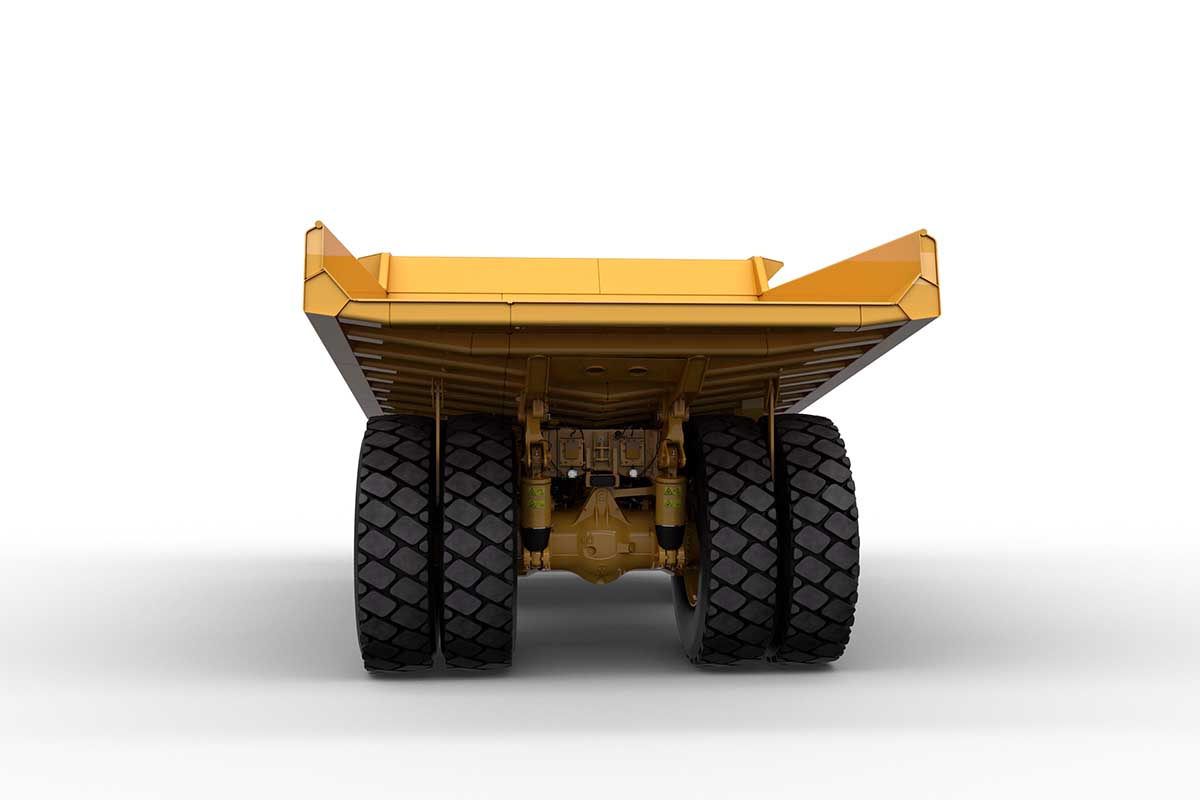

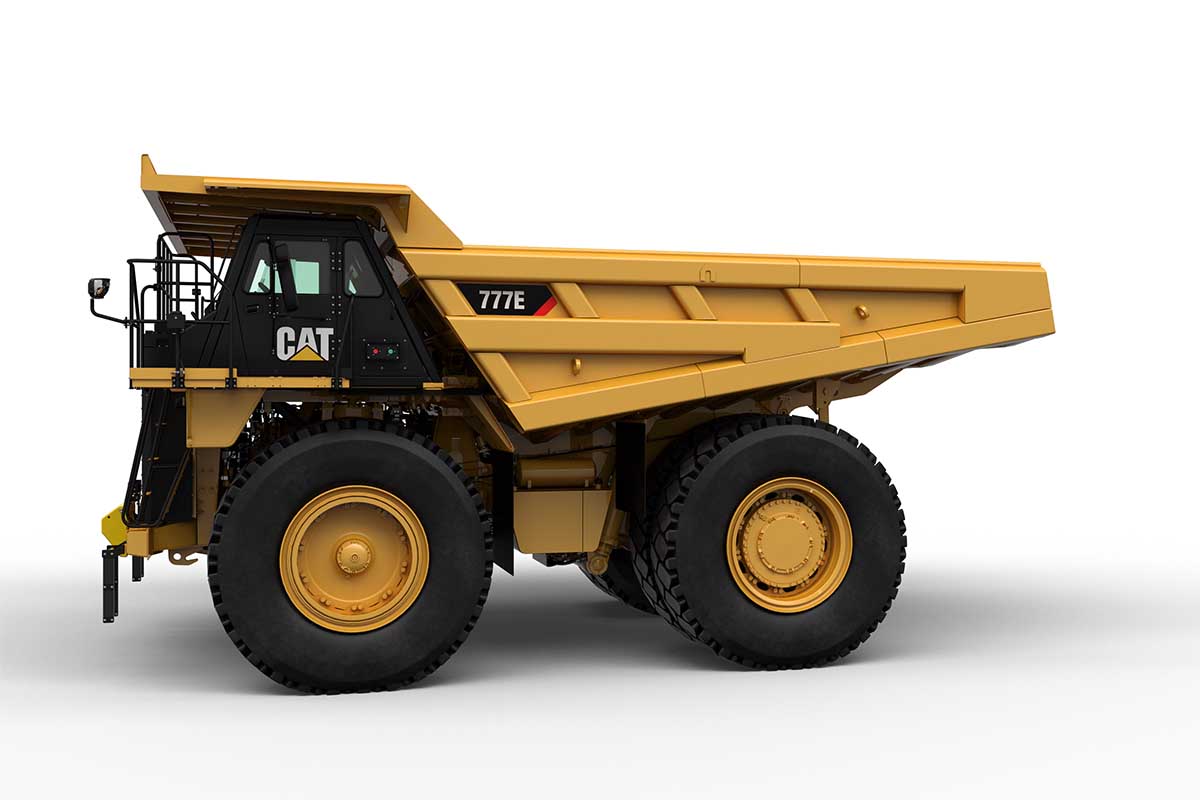

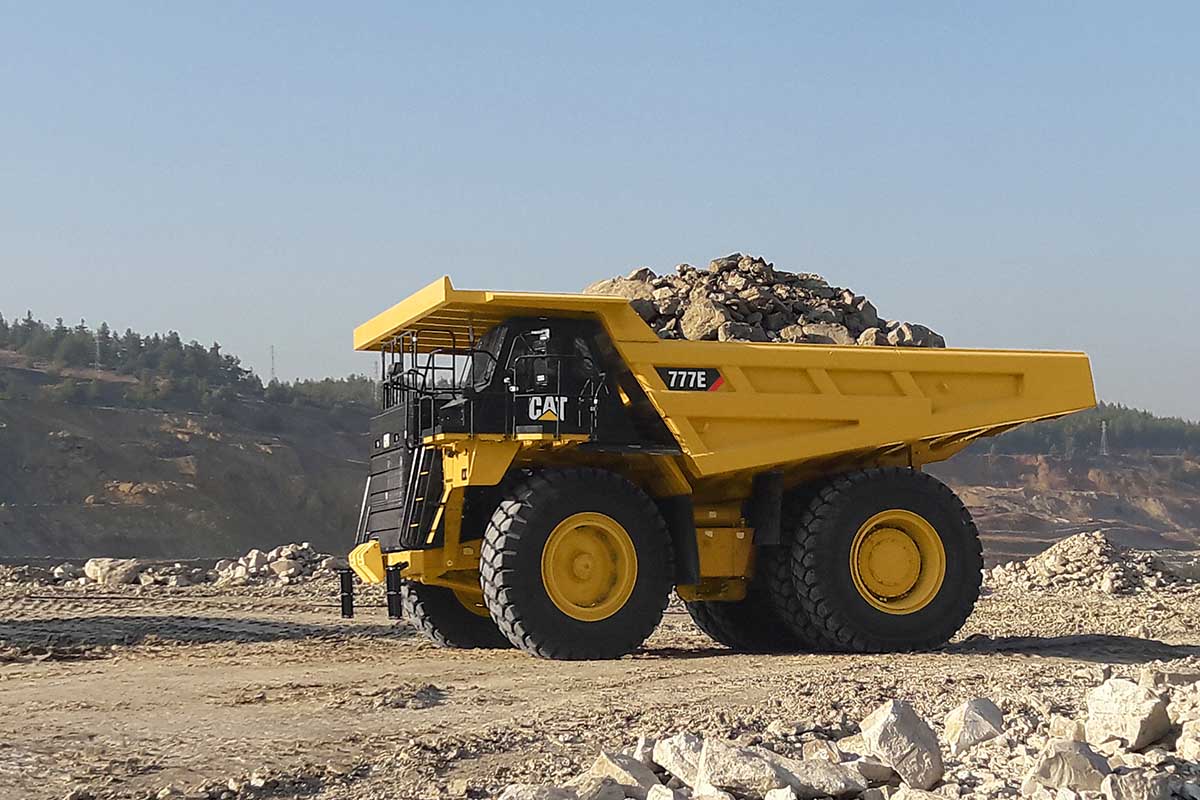

CAT 777E

• Модель двигателя
  Cat C32
• Диаметр цилиндров
  145 мм
• Ход поршня
  162 мм
• Рабочий объем
  32,1 л
• Мощность двигателя— ISO 14396
  1 004 л. с.
• Полезный крутящий момент при 1300 об/мин
  4 757 Н·м
• Примечание (2)
  Для условий, регламентированных стандартом SAE J1995: температура воздуха 25 °C (77 °F) и барометрическое давление 100 кПа (29,61 дюйма рт. ст.). Показатель мощности для топлива с плотностью по API 35 при 16 °C (60 °F) и с низшей теплотворной способностью 42 780 кДж/кг (18 390 БТЕ/фунт) для двигателя, работающего при 30 °C (86 °F).
• Полная мощность согласно SAE J1995
  1 016 л. с.
• Частота вращения коленчатого вала двигателя
  1 750 об/мин
• Запас полезного крутящего момента
  23%
• Полезная мощность согласно SAE J1349
  949 л. с.
• Примечание (1)
  Если испытания проводятся в условиях, регламентируемых указанным стандартом, номинальная мощность развивается при 1750 об/мин.
• Гидроцилиндры
  12
• Выбросы (2)
  Имеет сертификат на выбросы загрязняющих веществ по китайскому стандарту для внедорожной техники Stage III.
• Выбросы (1)
  Отвечает стандартам на выбросы загрязняющих веществ эквивалента Tier 2 Агентства по охране окружающей среды США.
• Примечание (3)
  При работе на высоте до 3048 м (10 000 футов) над уровнем моря номинальная мощность двигателя не уменьшается.

• Номинальный класс грузоподъемности (100%)
  92,6 амер. тонна
• Максимальная скорость с грузом
  65,9 км/ч
• Максимальный класс грузоподъемности (110%)
  98,2 амер. тонна

• 1-я передача переднего хода
  10,7 км/ч
• 3-я передача переднего хода
  19,8 км/ч
• 5-я передача переднего хода
  36,2 км/ч
• 7-я передача переднего хода
  65,9 км/ч
• Примечание
  Максимальная скорость движения со стандартными шинами 27.00R49 (E4).
• 1-я передача заднего хода
  12,1 км/ч

• Передаточное отношение главной передачи
  2.74:1
• Передаточное отношение планетарной ступени
  7.00:1
• Общее передаточное отношение
  19.16:1

• Площадь фрикционных поверхностей — передний суппорт
  2 787 см²
• Площадь фрикционной поверхности — передние маслоохлаждаемые дисковые тормоза
  40 846 см²
• Стандартные параметры тормозной системы
  ISO 3450:2011
• Площадь поверхности тормозов — задние тормоза
  102 116 см²

• Время подъема кузова — высокая частота вращения холостого хода
  15 с
• Подача насоса — высокая частота вращения холостого хода
  491 л/мин

• Геометрическая
  42,1 м³
• Вместимость с "шапкой" 2:1 (SAE)
  60,1 м³

• Передний мост без груза / с грузом
  44%/30%
• Задний мост без груза / с грузом
  56%/70%

• Рабочий ход поршня цилиндра — передняя подвеска
  318 мм
• Рабочий ход поршня цилиндра — задняя подвеска
  165 мм
• Задний мост — качание
  5.4°

• Топливный бак
  1 140 л
• Система охлаждения
  212 л
• Дифференциалы
  222 л
• Картер двигателя
  113,5 л
• Каждый бортовой редуктор
  42 л
• Гидробак гидротрансформатора/тормозной системы/подъемника кузова
  385 л
• Система рулевого управления, включая бак
  59 л
• Коробка передач
  122 л

• Примечание (2)
  Чтобы сделать правильный выбор, Caterpillar рекомендует принимать в расчет все условия работы и проконсультироваться с производителем шин.
• Примечание (1)
  При высоких рабочих нагрузках у самосвала 777E происходит быстрый износ шин (как стандартных, так и опциональных), что приводит к снижению производительности.
• Стандартные шины
  27.00R49 (E4)

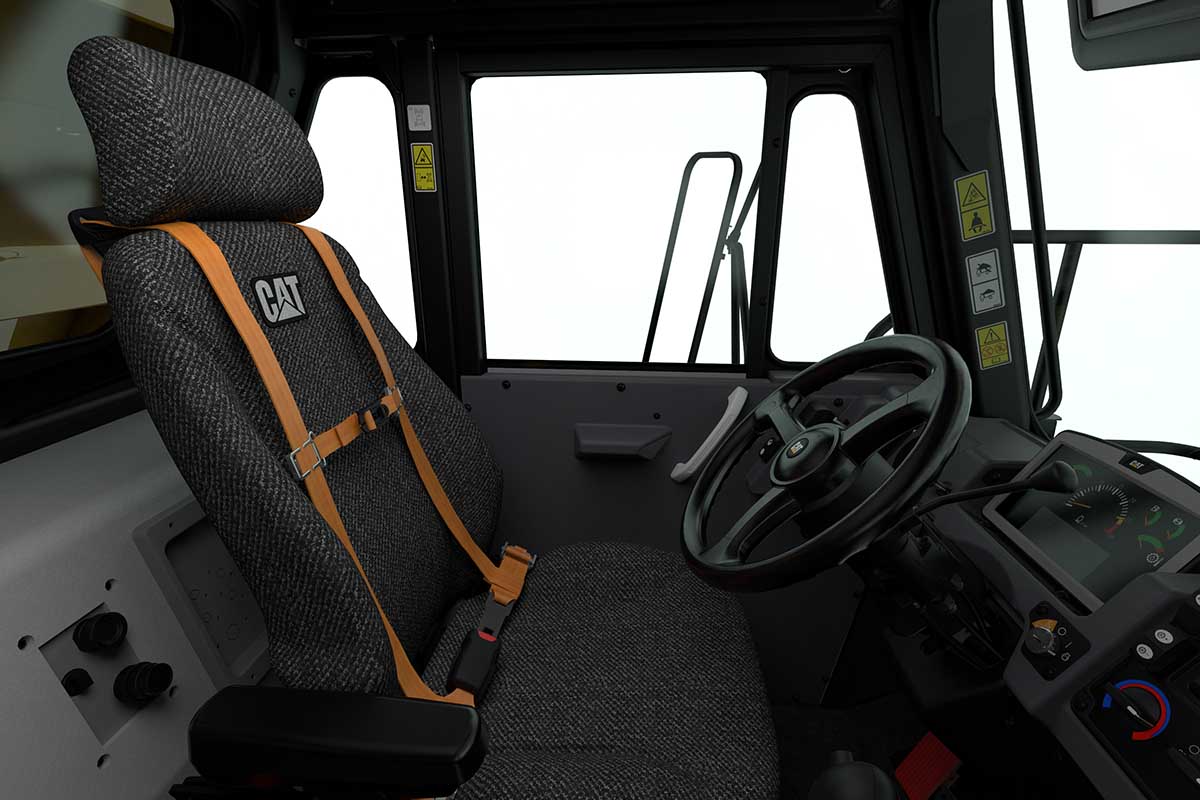

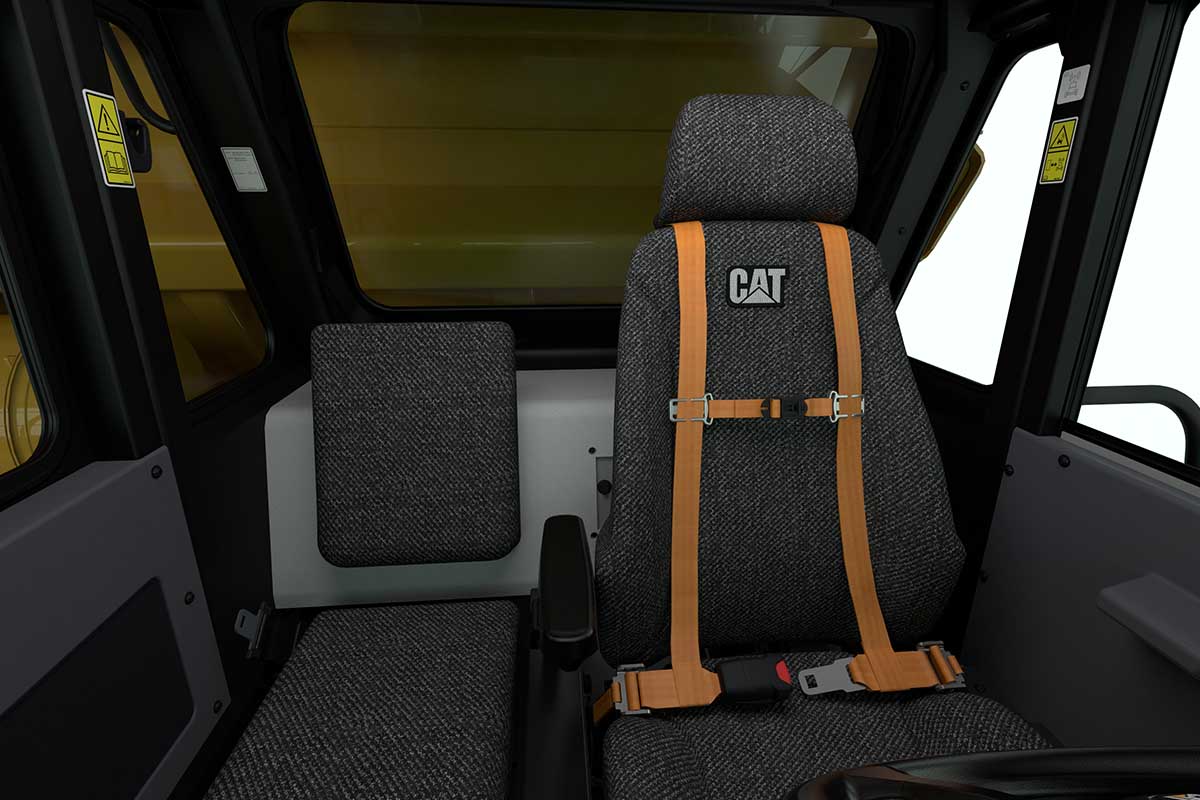

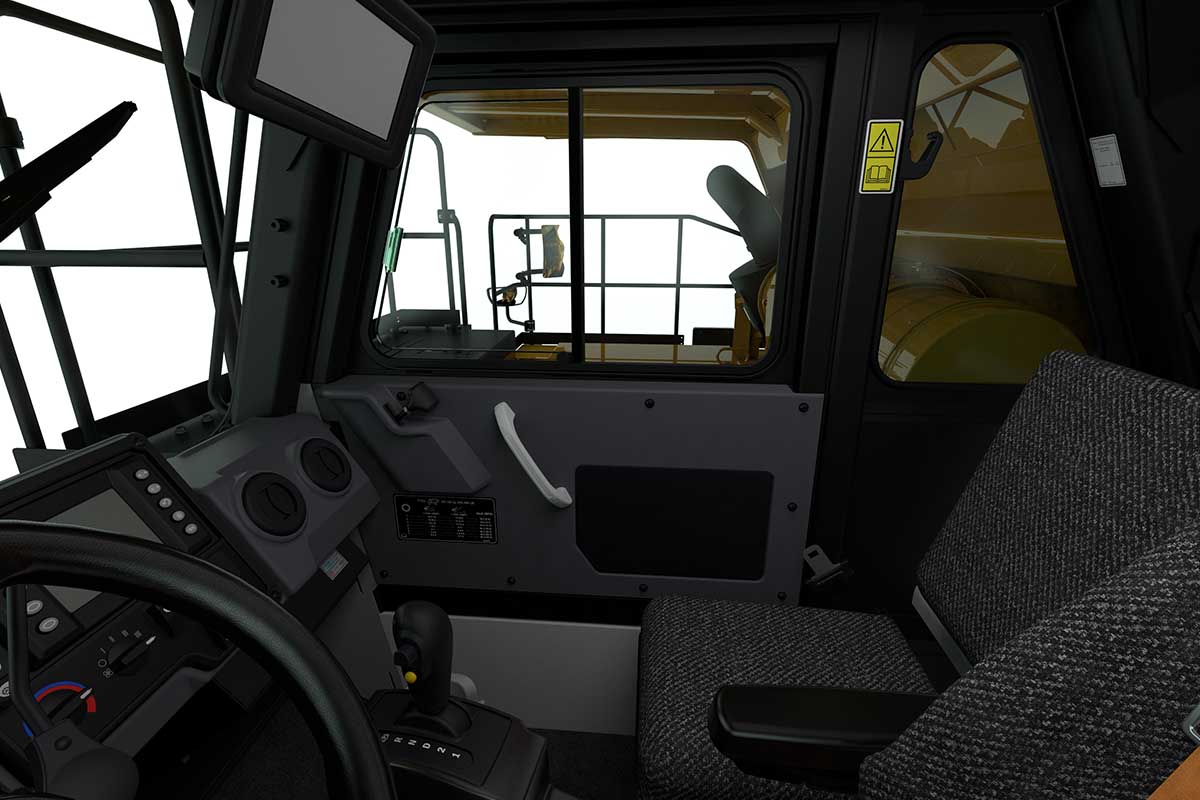

• Защита при опрокидывании (ROPS)
  Кабина с ROPS (конструкция защиты при опрокидывании), предлагаемая Caterpillar, соответствует требованиям стандарта ISO 3471:2008 для оператора и ISO 13459:2012 для инструктора.
• Защита оператора от падающих предметов (FOPS)
  Конструкция FOPS (защита от падающих объектов) соответствует требованиям стандарта ISO 3449:2005 для оператора и ISO 13459:2012 Уровня II FOPS для инструктора.

• Стандарты, регламентирующие уровень шума
  ISO 6393:2008, SAE J1166:2008
• Примечание (1)
  Воспринимаемый оператором уровень шума в кабине (эквивалентный уровень звукового давления), измеренный в ходе рабочего цикла по методике, регламентируемой стандартом SAE J1166:2008, составляет 80 дБ (А) (для правильно установленной и обслуживаемой кабины Caterpillar при закрытых дверях и окнах).
• Примечание (2)
  Уровень динамического звукового давления, воздействующего на оператора, составляет 80 дБ(А) в соответствии со стандартом ISO 6396:2008 для кабин, предлагаемых компанией Caterpillar. При правильной установке и правильном техническом обслуживании и при закрытых дверях и окнах.

• Диаметр поворота — передние колеса
  25,3 м
• Соответствие системы рулевого управления стандартам
  ISO 5010:2007
• Угол поворота
  30.5°
• Примечание
  Раздельные гидросистемы исключают взаимное загрязнение.
• Габаритный диаметр поворота
  28,4 м

• Геометрическая
  43,1 м³
• Вместимость с "шапкой" 2:1 (SAE)
  64,1 м³

• Ширина кузова с козырьком
  6 200 мм
• Эксплуатационная ширина с увеличенными мостками кабины
  6 545 мм
• Колея между центральными линиями задних пар колес
  3 576 мм
• Общая длина кузова
  9 555 мм
• Габаритная высота при поднятом кузове
  9 953 мм
• Внешняя ширина кузова по стенкам
  5 524 мм
• Колёсная база
  4 570 мм
• Максимальная глубина внутренней части кузова
  1 895 мм
• Ширина по передним колесам
  4 961 мм
• Габаритная длина
  10 004 мм
• Разгрузочный габарит
  890 мм
• Дорожный просвет
  896 мм
• Задний мост – задний край кузова
  3 045 мм
• Высота до верха конструкции ROPS с грузом
  4 730 мм
• Ширина по осевым линиям передних колес
  4 163 мм
• Длина внутренней части кузова
  6 920 мм
• Просвет под защитным кожухом двигателя
  864 мм
• Внутренняя ширина кузова
  5 200 мм
• Задний мост – Дорожный просвет
  902 мм
• Высота погрузки — без груза
  4 380 мм
• Высота по переднему козырьку с грузом
  5 177 мм
• Ширина по задним колесам
  5 262 мм
• Ширина
  6 105 мм

• Грузоподъемность
  100-150 т
