АРХИВНАЯ МОДЕЛЬ

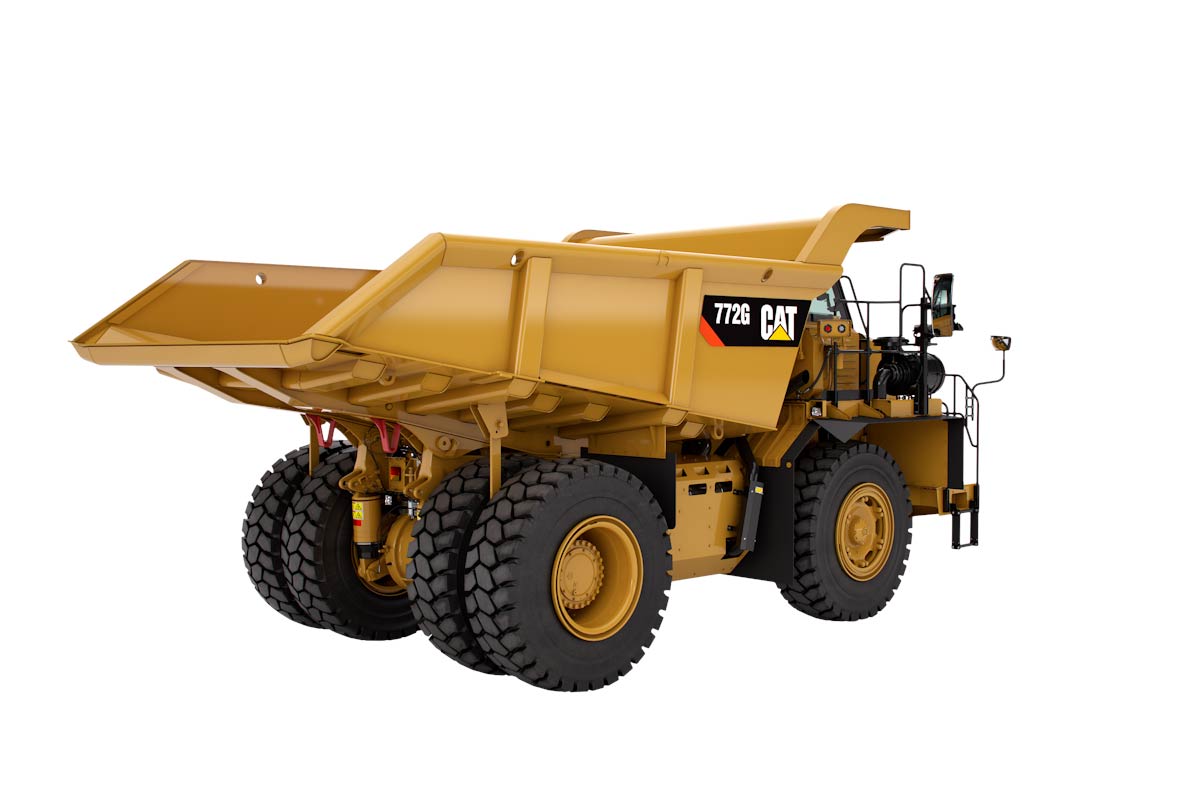

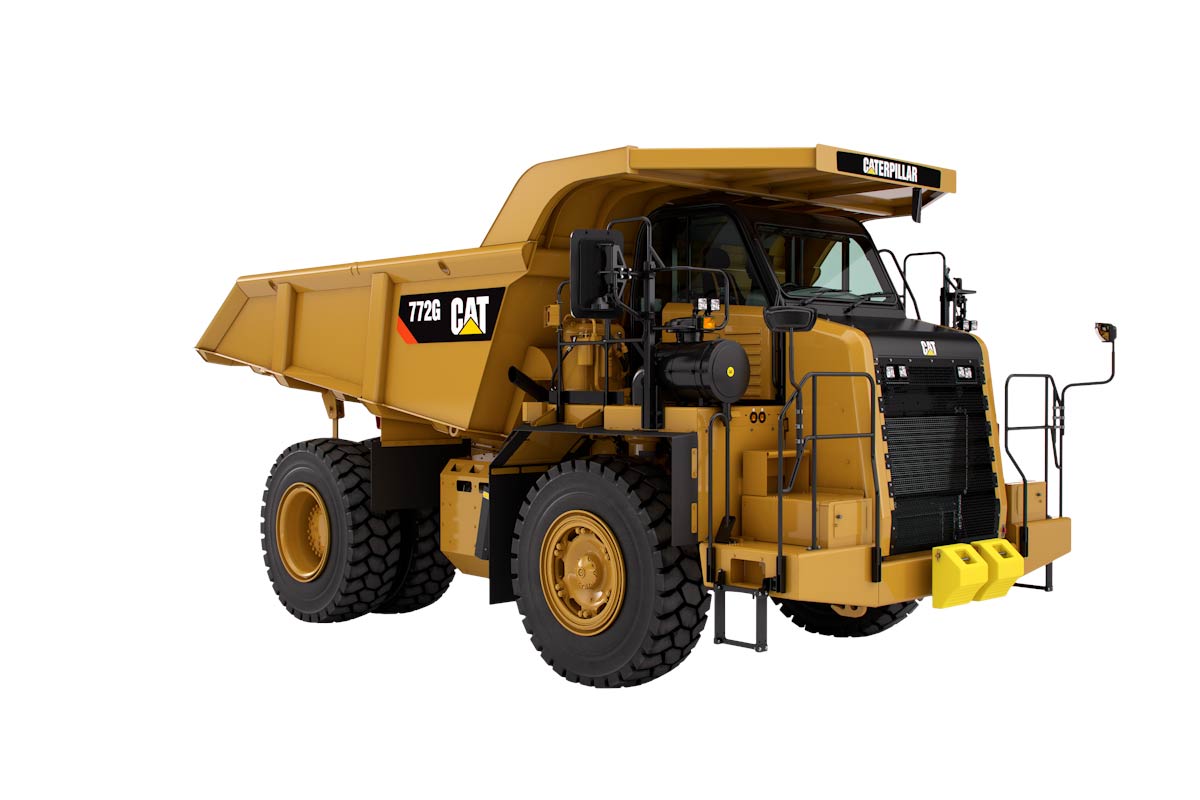

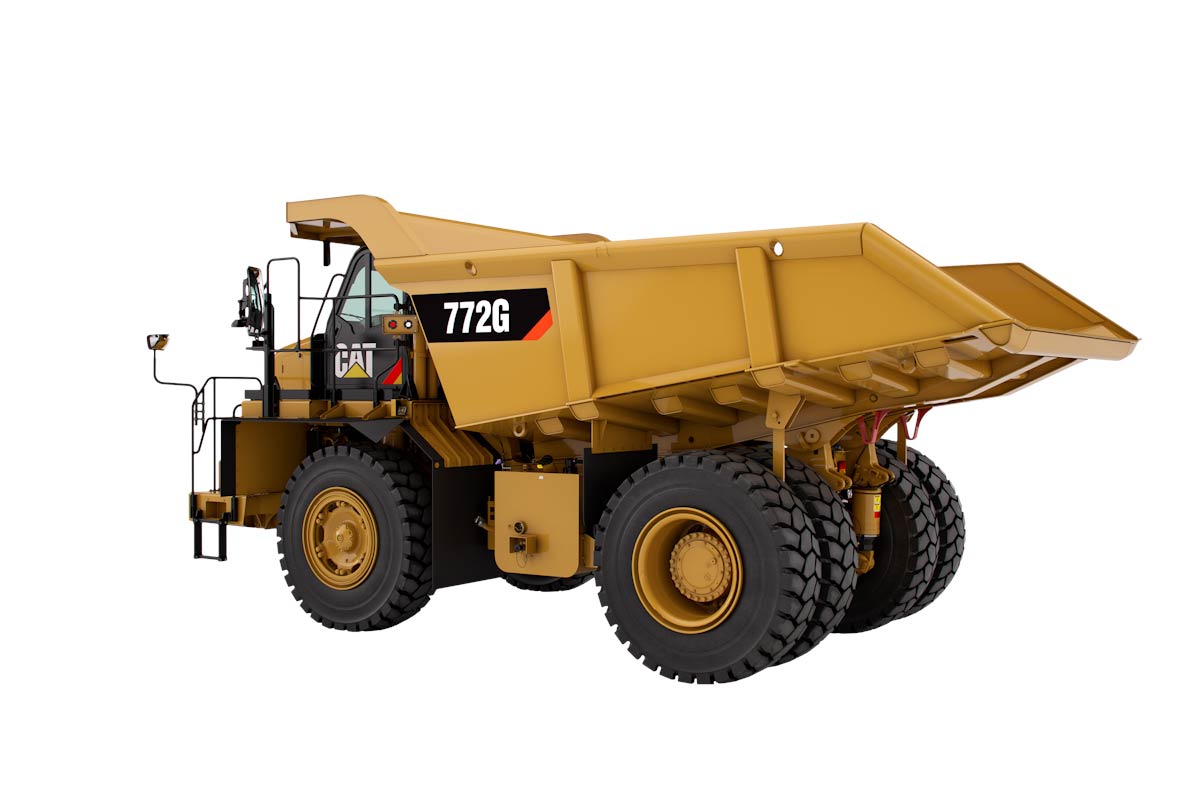

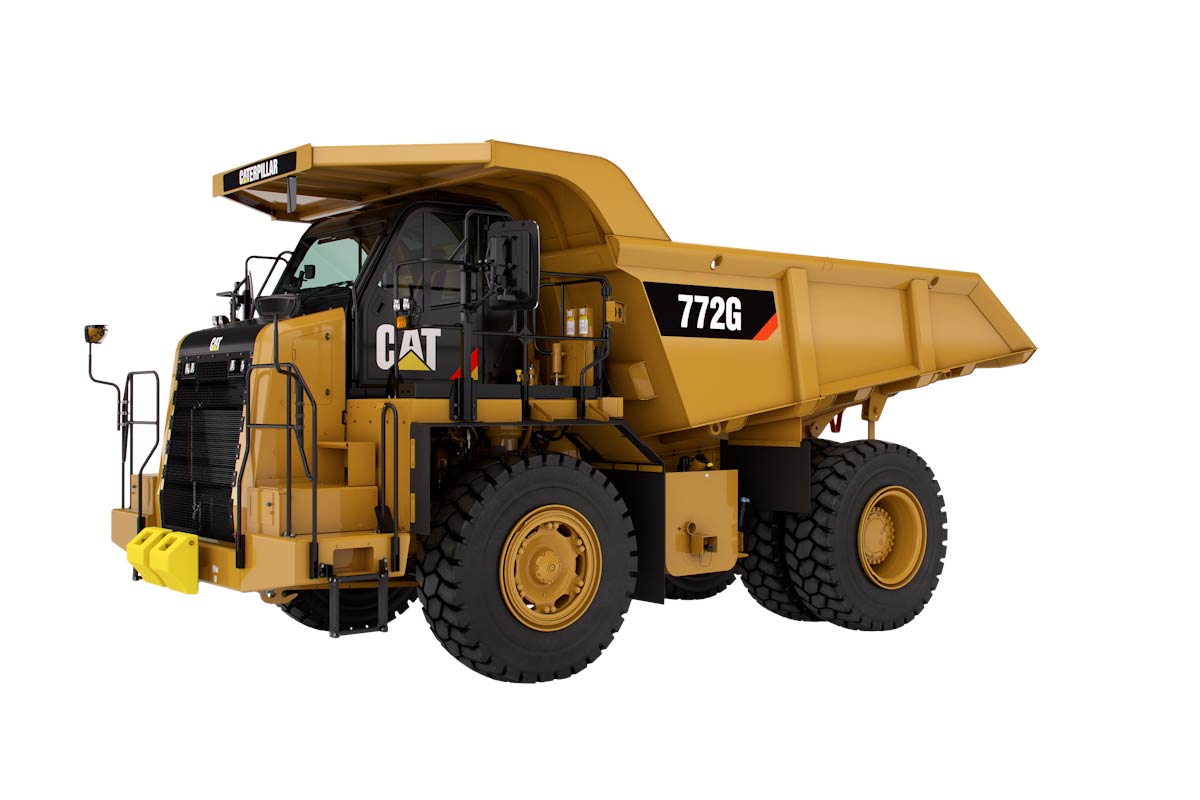

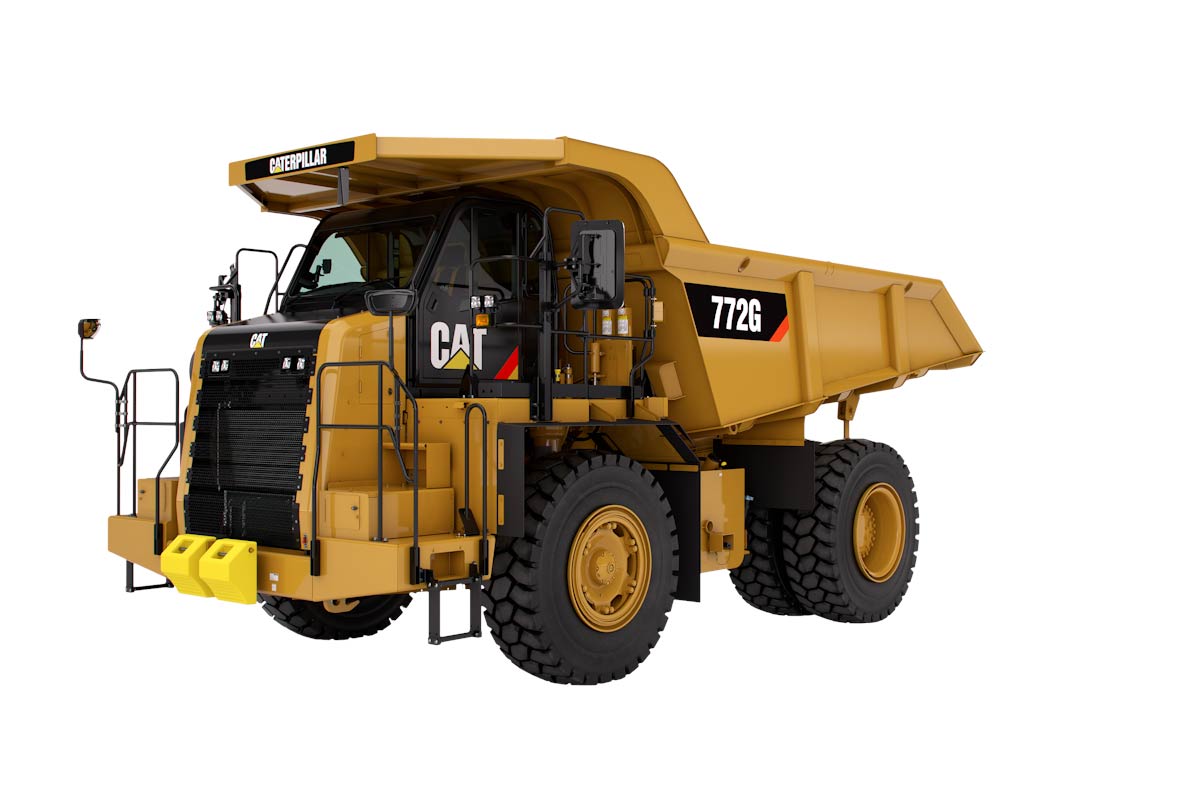

CAT 772G
Вы можете ознакомиться с актуальными моделями в каталоге
- Номинальный класс грузоподъемности (100%) 47,2 т
- Модель двигателя Cat® C18 ACERT™
- Максимальная скорость с грузом 71,7 км/ч
Характеристики
- Модель двигателя
- Номинальная частота вращения двигателя
- Полная мощность согласно SAE J1995
- Полезная мощность согласно SAE J1349
- Полезная мощность в соответствии со стандартом ISO 9249
- Полезная мощность — 80/1269/EEC
- Мощность двигателя— ISO 14396
- Полезный крутящий момент — SAE J1349
- Количество цилиндров
- Диаметр цилиндров
- Ход поршня
- Рабочий объем
- Примечание (1)
- Примечание (2)
- Примечание (3)
- Примечание (4)
- Примечание (5)
- Расчетная полная эксплуатационная масса машины
- Масса шасси
- Масса кузова
- Примечание (1)
- Примечание (2)
- Номинальный класс грузоподъемности (100%)
- Максимальная скорость с грузом
- Полезная грузоподъемность (100%)
- Максимальная рабочая полезная нагрузка (110%)
- Максимально допустимая полезная грузоподъемность (MAP) (120%)*
- Вместимость кузова (SAE 2:1)**
- Примечание
- Примечание (1)
- Примечание (2)
- 1-я передача переднего хода
- 2-я передача переднего хода
- 3-я передача переднего хода
- 4-я передача переднего хода
- 5-я передача переднего хода
- 6-я передача переднего хода
- 7-я передача переднего хода
- Задний ход
- Примечание
- Передаточное отношение главной передачи
- Передаточное отношение планетарной ступени
- Общее передаточное отношение
- Площадь поверхности тормозов — передние тормоза
- Площадь поверхности тормозов — задние тормоза
- Стандартные параметры тормозной системы
- Подача насоса — высокая частота вращения холостого хода
- Давление открытия предохранительного клапана — подъем
- Давление открытия предохранительного клапана - опускание
- Время подъема кузова — высокая частота вращения холостого хода
- Время опускания кузова — плавающий режим
- Принудительное опускание кузова — высокая частота вращения холостого хода
- Геометрическая
- С "шапкой" с уклоном 2:1 по SAE*
- Примечание (1)
- Примечание (2)
- Геометрическая
- С "шапкой" с уклоном 2:1 по SAE*
- Примечание (1)
- Примечание (2)
- Передний мост — без груза
- Передний мост — с грузом
- Задний мост — без груза
- Задний мост — с грузом
- Рабочий ход переднего цилиндра без нагрузки/с нагрузкой
- Рабочий ход заднего цилиндра без нагрузки/с нагрузкой
- Задний мост — качание
- Топливный бак
- Система охлаждения
- Картер двигателя
- Дифференциал — конечные передачи
- Бачок системы рулевого управления
- Система рулевого управления, включая бак
- Гидробак подъемника кузова и тормозной системы
- Система тормозов и подъема кузова
- Маслосборник гидротрансформатора и коробки передач
- Соответствие системы рулевого управления стандартам
- Угол поворота
- Диаметр поворота — передние колеса
- Габаритный диаметр поворота
- Стандартные шины
- Примечание (1)
- Примечание (2)
- Стандарты FOPS
- Соответствие конструкции ROPS стандартам:
- Максимальная глубина внутренней части кузова
- Задний мост – задний край кузова
- Ширина по осевым линиям передних колес
- Колея между центральными линиями задних пар колес
- Дорожный просвет
- Ширина
- Высота по переднему козырьку
- Высота погрузки — без груза
- Длина внутренней части кузова
- Просвет под защитным кожухом двигателя
- Внешняя ширина кузова по стенкам
- Габаритная длина
- Габаритная высота при поднятом кузове
- Ширина по задним колесам
- Разгрузочный габарит
- Внутренняя ширина кузова
- Высота до верха конструкции ROPS
- Задний мост – Дорожный просвет
- Колёсная база
- Общая длина кузова
- Грузоподъемность
-
Модель двигателяCat® C18 ACERT™
-
Номинальная частота вращения двигателя1 800 об/мин
-
Полная мощность согласно SAE J1995598 л. с.
-
Полезная мощность согласно SAE J1349557 л. с.
-
Полезная мощность в соответствии со стандартом ISO 9249565 л. с.
-
Полезная мощность — 80/1269/EEC565 л. с.
-
Мощность двигателя— ISO 14396583 л. с.
-
Полезный крутящий момент — SAE J13492 551 Н·м
-
Количество цилиндров6
-
Диаметр цилиндров145 мм
-
Ход поршня183 мм
-
Рабочий объем18,1 л
-
Примечание (1)Если испытания проводятся в условиях, предписанных указанным стандартом, номинальная мощность развивается при 1 800 об/мин.
-
Примечание (2)Для условий, регламентированных стандартом SAE J1995: температура воздуха 25 °C (77 °F) и барометрическое давление 100 кПа (29,61 дюйма рт. ст.). Показатель мощности для топлива с плотностью по API 35 при 16 °C (60 °F) и с низшей теплотворной способностью 42 780 кДж/кг (18 390 БТЕ/фунт) для двигателя, работающего при 30 °C (86 °F).
-
Примечание (3)При работе на высоте до 3000 м (9843 фута) над уровнем моря номинальная мощность двигателя не уменьшается.
-
Примечание (4)Доступны модели, соответствующие требованиям стандартов на выбросы загрязняющих веществ, эквивалентных стандарту Tier 3 и Stage IIIA ИЛИ Tier 2 и Stage II.
-
Примечание (5)Соответствует требованиям китайского стандарта Nonroad Stage III ЕС на выбросы загрязняющих веществ, эквивалентного стандартам Tier 3 или Tier 2 Агентства по охране окружающей среды США.
-
Расчетная полная эксплуатационная масса машины82 100 кг
-
Масса шасси26 863 кг
-
Масса кузова8 030 кг
-
Примечание (1)Масса шасси определяется при полной заправке топливом с подъемным механизмом, узлом крепления кузова, колесными ободьями и шинами.
-
Примечание (2)Масса кузова соответствует массе стандартного двускатного кузова без футеровки и может различаться в зависимости от конфигурации.
-
Номинальный класс грузоподъемности (100%)47,2 т
-
Максимальная скорость с грузом71,7 км/ч
-
Полезная грузоподъемность (100%)47,2 т
-
Максимальная рабочая полезная нагрузка (110%)51,9 т
-
Максимально допустимая полезная грузоподъемность (MAP) (120%)*56,6 т
-
Вместимость кузова (SAE 2:1)**31,2 м³
-
Примечание*При определении ограничений для максимальной полной массы машины следует учитывать нормы загрузки Caterpillar 10/10/20.
-
Примечание (1)**ISO 6483:1980.
-
Примечание (2)Вместимость с двускатным кузовом без футеровки.
-
1-я передача переднего хода12,9 км/ч
-
2-я передача переднего хода17,7 км/ч
-
3-я передача переднего хода24 км/ч
-
4-я передача переднего хода32,2 км/ч
-
5-я передача переднего хода43,6 км/ч
-
6-я передача переднего хода58,7 км/ч
-
7-я передача переднего хода79,7 км/ч
-
Задний ход16,9 км/ч
-
ПримечаниеМаксимальная скорость движения со стандартными шинами 21.00R33 (E4).
-
Передаточное отношение главной передачи2.74:1
-
Передаточное отношение планетарной ступени4.80:1
-
Общее передаточное отношение13.14:1
-
Площадь поверхности тормозов — передние тормоза1 395 см²
-
Площадь поверхности тормозов — задние тормоза50 281 см²
-
Стандартные параметры тормозной системыISO 3450:2011
-
Подача насоса — высокая частота вращения холостого хода413 л/мин
-
Давление открытия предохранительного клапана — подъем18 950 кПа
-
Давление открытия предохранительного клапана - опускание3 450 кПа
-
Время подъема кузова — высокая частота вращения холостого хода8 с
-
Время опускания кузова — плавающий режим10 с
-
Принудительное опускание кузова — высокая частота вращения холостого хода10 с
-
Геометрическая23,9 м³
-
С "шапкой" с уклоном 2:1 по SAE*31,2 м³
-
Примечание (1)Обратитесь к местному дилеру компании Cat для получения рекомендаций по подбору кузовов для самосвалов.
-
Примечание (2)*ISO 6483:1980.
-
Геометрическая23,9 м³
-
С "шапкой" с уклоном 2:1 по SAE*31,3 м³
-
Примечание (1)Обратитесь к местному дилеру компании Cat для получения рекомендаций по подбору кузовов для самосвалов.
-
Примечание (2)*ISO 6483:1980.
-
Передний мост — без груза51,4 %
-
Передний мост — с грузом34,2 %
-
Задний мост — без груза48,6 %
-
Задний мост — с грузом65,8 %
-
Рабочий ход переднего цилиндра без нагрузки/с нагрузкой234 мм
-
Рабочий ход заднего цилиндра без нагрузки/с нагрузкой149 мм
-
Задний мост — качание8.9°
-
Топливный бак530 л
-
Система охлаждения125 л
-
Картер двигателя64 л
-
Дифференциал — конечные передачи151 л
-
Бачок системы рулевого управления55 л
-
Система рулевого управления, включая бак74 л
-
Гидробак подъемника кузова и тормозной системы176 л
-
Система тормозов и подъема кузова227 л
-
Маслосборник гидротрансформатора и коробки передач72 л
-
Соответствие системы рулевого управления стандартамSAE J1511 FEB94 ISO 5010:2007
-
Угол поворота40.5°
-
Диаметр поворота — передние колеса17,6 м
-
Габаритный диаметр поворота20,3 м
-
Стандартные шины21.00R33 (E4)
-
Примечание (1)При высоких рабочих нагрузках у самосвала 772G могут быстро изнашиваться не только стандартные шины, но и шины повышенного ресурса, в результате чего снизится производительность машины.
-
Примечание (2)Чтобы сделать правильный выбор, Caterpillar рекомендует принимать в расчет все условия работы и проконсультироваться с производителем шин.
-
Стандарты FOPSКонструкция защиты от падающих предметов (FOPS) соответствует требованиям стандарта ISO 3449:2005, уровень II.
-
Соответствие конструкции ROPS стандартам:Конструкция защиты при опрокидывании (ROPS) Caterpillar соответствует требованиям стандарта ISO 3471:2008.
-
Максимальная глубина внутренней части кузова1 747 мм
-
Задний мост – задний край кузова2 598 мм
-
Ширина по осевым линиям передних колес3 165 мм
-
Колея между центральными линиями задних пар колес2 652 мм
-
Дорожный просвет695 мм
-
Ширина4 780 мм
-
Высота по переднему козырьку4 265 мм
-
Высота погрузки — без груза3 639 мм
-
Длина внутренней части кузова5 781 мм
-
Просвет под защитным кожухом двигателя711 мм
-
Внешняя ширина кузова по стенкам3 931 мм
-
Габаритная длина8 808 мм
-
Габаритная высота при поднятом кузове8 357 мм
-
Ширина по задним колесам3 927 мм
-
Разгрузочный габарит551 мм
-
Внутренняя ширина кузова3 642 мм
-
Высота до верха конструкции ROPS4 012 мм
-
Задний мост – Дорожный просвет591 мм
-
Колёсная база3 960 мм
-
Общая длина кузова8 172 мм
-
Грузоподъемность45-55 т
