АРХИВНАЯ МОДЕЛЬ

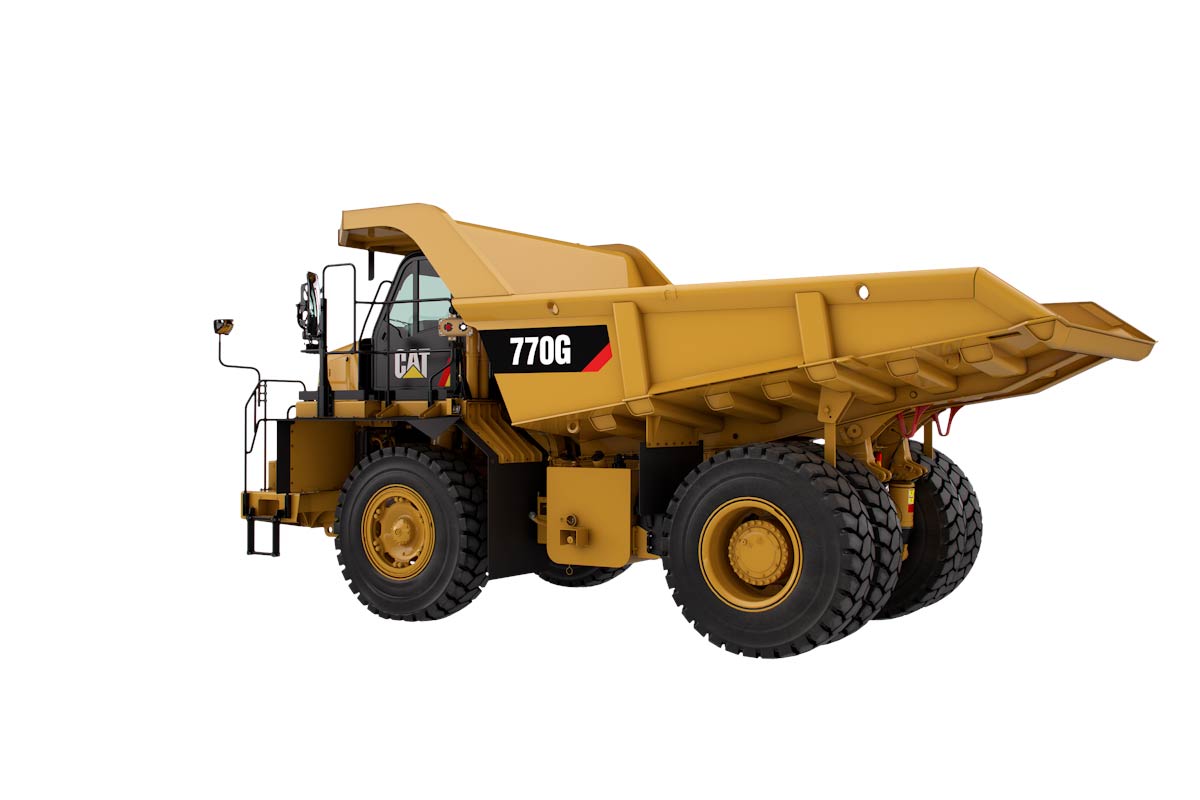

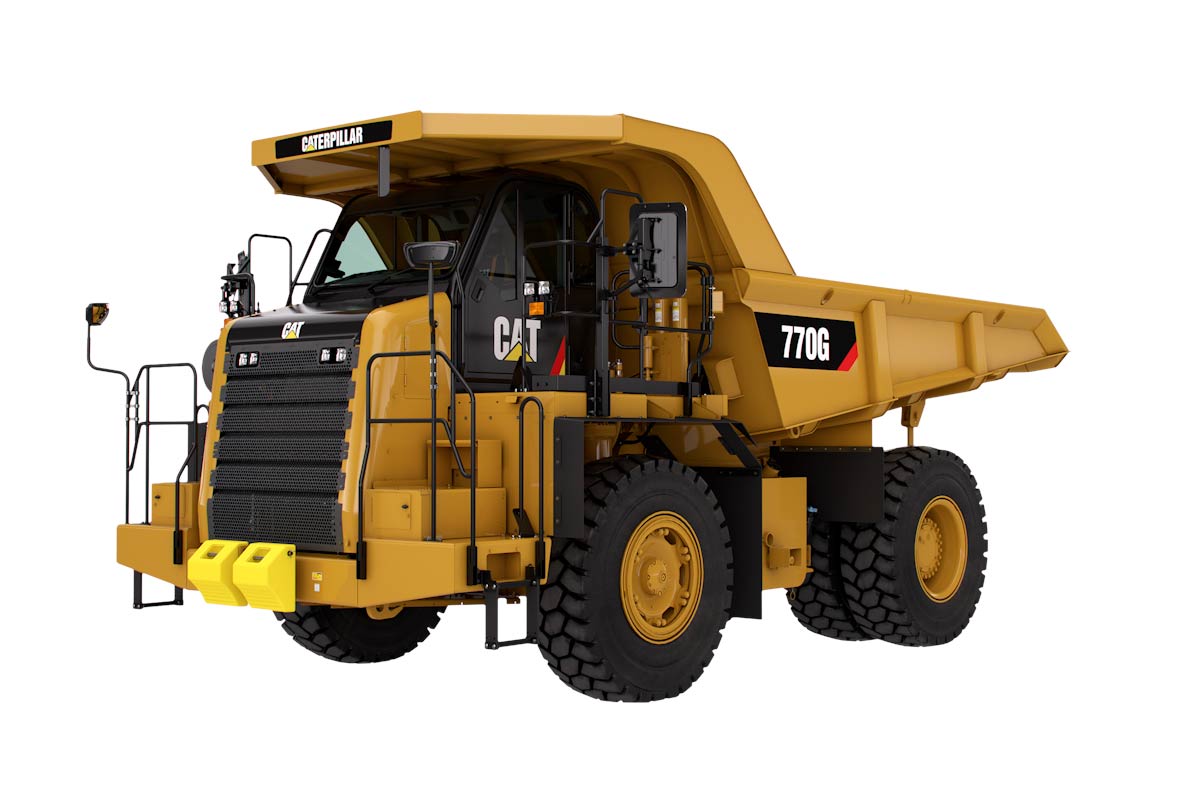

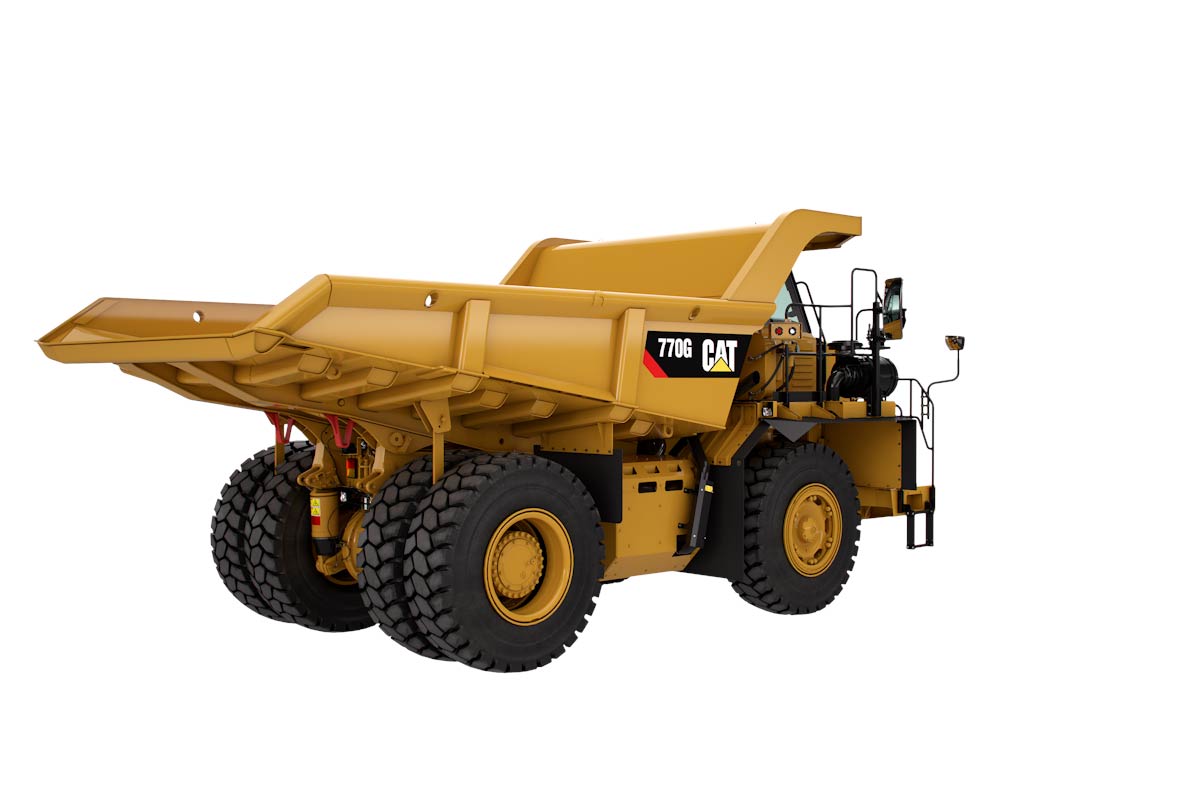

CAT 770G

• Модель двигателя
  Cat® C15 ACERT™
• Номинальная частота вращения двигателя
  1 800 об/мин
• Полная мощность согласно SAE J1995
  511 л. с.
• Полезная мощность согласно SAE J1349
  483 л. с.
• Полезная мощность в соответствии со стандартом ISO 9249
  476 л. с.
• Полезная мощность — 80/1269/EEC
  489 л. с.
• Мощность двигателя— ISO 14396
  506 л. с.
• Полезный крутящий момент — SAE J1349
  2 280 Н·м
• Количество цилиндров
  6
• Диаметр цилиндров
  137 мм
• Ход поршня
  171 мм
• Рабочий объем
  15,2 л
• Примечание (1)
  Если испытания проводятся в условиях, предписанных указанным стандартом, номинальная мощность развивается при 1 800 об/мин.
• Примечание (2)
  Для условий, регламентированных стандартом SAE J1995: температура воздуха 25 °C (77 °F) и барометрическое давление 100 кПа (29,61 дюйма рт. ст.). Показатель мощности для топлива с плотностью по API 35 при 16 °C (60 °F) и с низшей теплотворной способностью 42 780 кДж/кг (18 390 БТЕ/фунт) для двигателя, работающего при 30 °C (86 °F).
• Примечание (3)
  При работе на высоте до 3000 м (9843 фута) над уровнем моря номинальная мощность двигателя не уменьшается.
• Примечание (4)
  Соответствует требованиям китайского стандарта Nonroad Stage III ЕС на выбросы загрязняющих веществ, эквивалентного стандартам Tier 3 или Tier 2 Агентства по охране окружающей среды США.

• Расчетная полная эксплуатационная масса машины
  71 214 кг
• Масса шасси
  24 900 кг
• Масса кузова
  7 665 кг
• Примечание (1)
  Масса шасси определяется при полной заправке топливом с подъемным механизмом, узлом крепления кузова, колесными ободьями и шинами.
• Примечание (2)
  Масса кузова соответствует массе стандартного двускатного кузова без футеровки и может различаться в зависимости от конфигурации.

• Номинальный класс грузоподъемности (100%)
  38,6 т
• Максимальная скорость с грузом*
  73,5 км/ч
• Полезная грузоподъемность (100%)
  38,6 т
• Вместимость кузова — SAE 2:1
  25,2 м³
• Примечание
  При определении ограничений для максимальной полной массы машины следует учитывать нормы загрузки Caterpillar 10/10/20.
• Примечание (1)
  Вместимость с двускатным кузовом без футеровки.
• Примечание (2)
  *ISO 6483:1980

• 1-я передача переднего хода
  11,9 км/ч
• 2-я передача переднего хода
  16,3 км/ч
• 3-я передача переднего хода
  22,1 км/ч
• 4-я передача переднего хода
  29,6 км/ч
• 5-я передача переднего хода
  40,2 км/ч
• 6-я передача переднего хода
  54,2 км/ч
• 7-я передача переднего хода
  73,5 км/ч
• Задний ход
  15,6 км/ч
• Примечание
  Максимальная скорость движения со стандартными шинами 18.00R33 (E4).

• Передаточное отношение главной передачи
  2.12:1
• Передаточное отношение планетарной ступени
  4.80:1
• Общее передаточное отношение
  10.18:1

• Площадь поверхности тормозов — передние тормоза
  1 395 см²
• Площадь поверхности тормозов — задние тормоза
  40 225 см²
• Стандартные параметры тормозной системы
  ISO 3450:1996

• Подача насоса — высокая частота вращения холостого хода
  448 л/мин л/мин
• Давление открытия предохранительного клапана — подъем
  18950 кПа кПа
• Давление открытия предохранительного клапана - опускание
  3450 кПа кПа
• Принудительное опускание кузова — высокая частота вращения холостого хода
  10,0 с (приблизительно)
• Время опускания кузова — плавающий режим
  10,0 с (приблизительно)
• Время подъема кузова — высокая частота вращения холостого хода
  7,5 с (приблизительно)

• Геометрическая
  17,6 м³
• С "шапкой" с уклоном 2:1 по SAE*
  25,2 м³
• Примечание (1)
  *ISO 6483:1980

• Геометрическая
  17,6 м³
• С "шапкой" с уклоном 2:1 по SAE*
  25,2 м³
• Примечание (1)
  *ISO 6483:1980

• Передний мост — без груза
  51,9 %
• Передний мост — с грузом
  34,5 %
• Задний мост — без груза
  48,1 %
• Задний мост — с грузом
  65,5 %

• Рабочий ход переднего цилиндра без нагрузки/с нагрузкой
  234 мм
• Рабочий ход заднего цилиндра без нагрузки/с нагрузкой
  149 мм
• Задний мост — качание
  8,9°

• Топливный бак
  530 л
• Система охлаждения
  125 л
• Картер двигателя
  38 л
• Дифференциал — конечные передачи
  180 л
• Бачок системы рулевого управления
  55 л
• Система рулевого управления, включая бак
  87 л
• Гидробак подъемника кузова и тормозной системы
  145 л
• Система тормозов и подъема кузова
  227 л
• Маслосборник гидротрансформатора и коробки передач
  64 л

• Стандартные шины
  18.00R33 (E4)
• Примечание (1)
  При высоких рабочих нагрузках у самосвала 770G могут быстро изнашиваться не только стандартные шины, но и шины повышенного ресурса, в результате чего снизится производительность машины.
• Примечание (2)
  Чтобы сделать правильный выбор, Caterpillar рекомендует принимать в расчет все условия работы и проконсультироваться с производителем шин.

• Стандарты ROPS/FOPS
  Соответствие стандартам
• Соответствие конструкции ROPS стандартам:
  Конструкция защиты при опрокидывании (ROPS), предлагаемая Caterpillar, соответствует требованиям стандарта ISO 3471:2008.
• Стандарты FOPS
  Конструкция защиты от падающих предметов (FOPS) соответствует требованиям стандарта ISO 3449:2005 уровень II.

• Стандарты, регламентирующие уровень шума
  Соответствие стандартам
• Примечание (1)
  Уровень динамического звукового давления, воздействующего на оператора, составляет 79 дБ (A) при измерении в соответствии с методикой ISO R396:2008, использованной для измерения уровня шума для закрытой кабины. Кабина смонтирована в соответствии с действующими требованиями, и выполнялось ее надлежащее техническое обслуживание. Измерения проводились при закрытых дверях и окнах кабины.
• Примечание (2)
  В случае продолжительной работы на открытом рабочем месте оператора или в открытой кабине (в случае непроведения надлежащего обслуживания или открытых окнах/дверях) оператору могут потребоваться средства защиты органов слуха.

• Соответствие системы рулевого управления стандартам
  ISO 5010:2007
• Угол поворота
  40,5°
• Диаметр поворота — передние колеса
  17,6 м
• Габаритный диаметр поворота
  20,3 м

• Грузоподъемность
  40 т
