АРХИВНАЯ МОДЕЛЬ

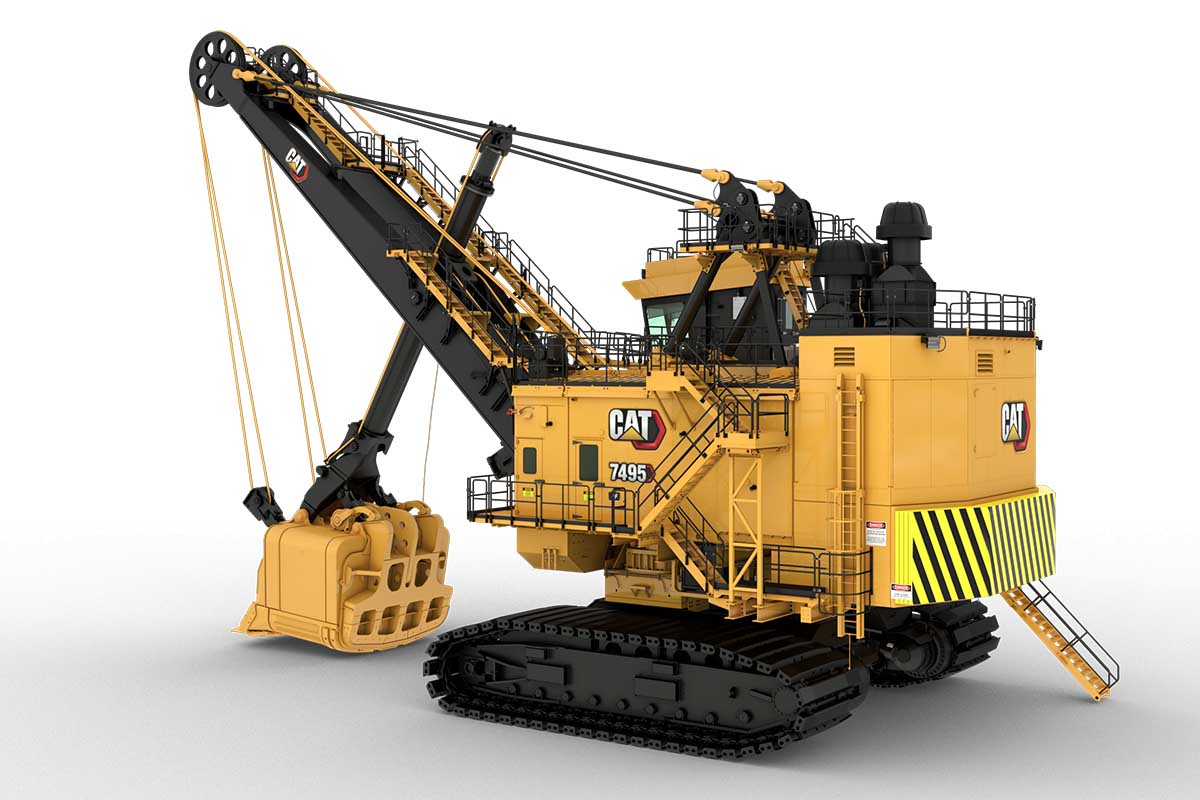

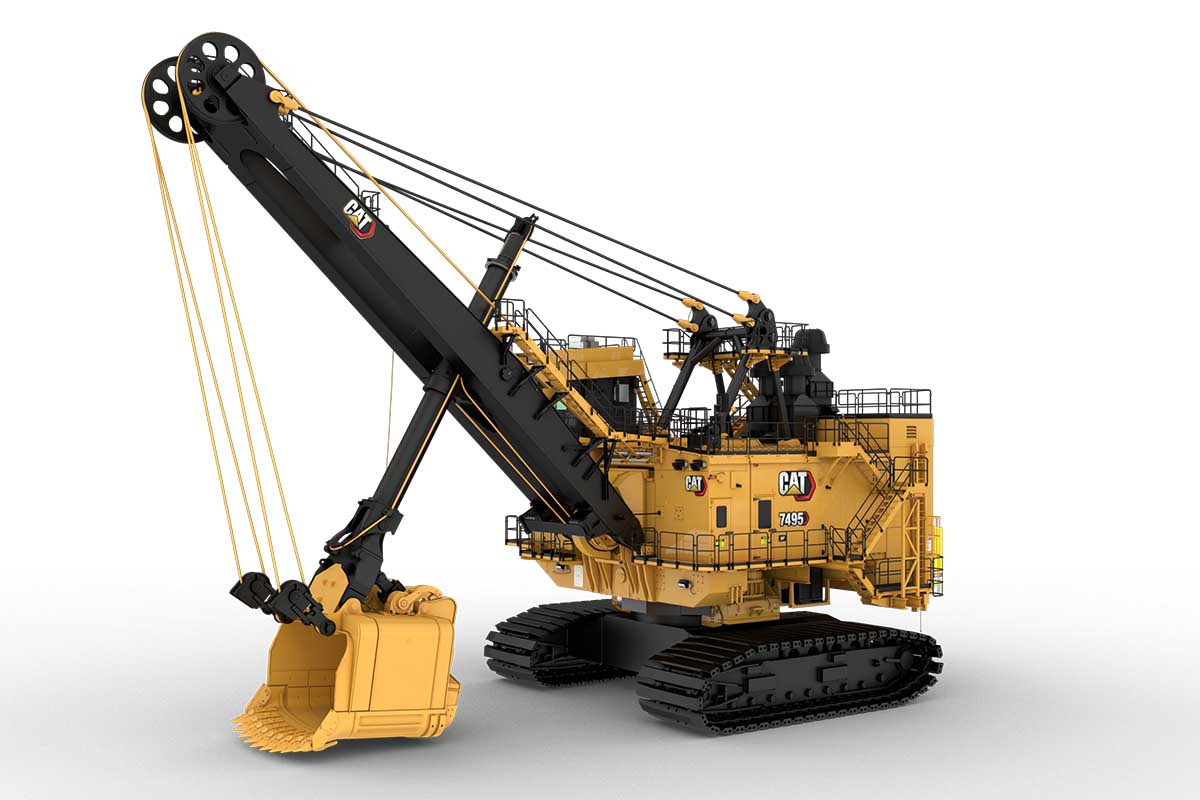

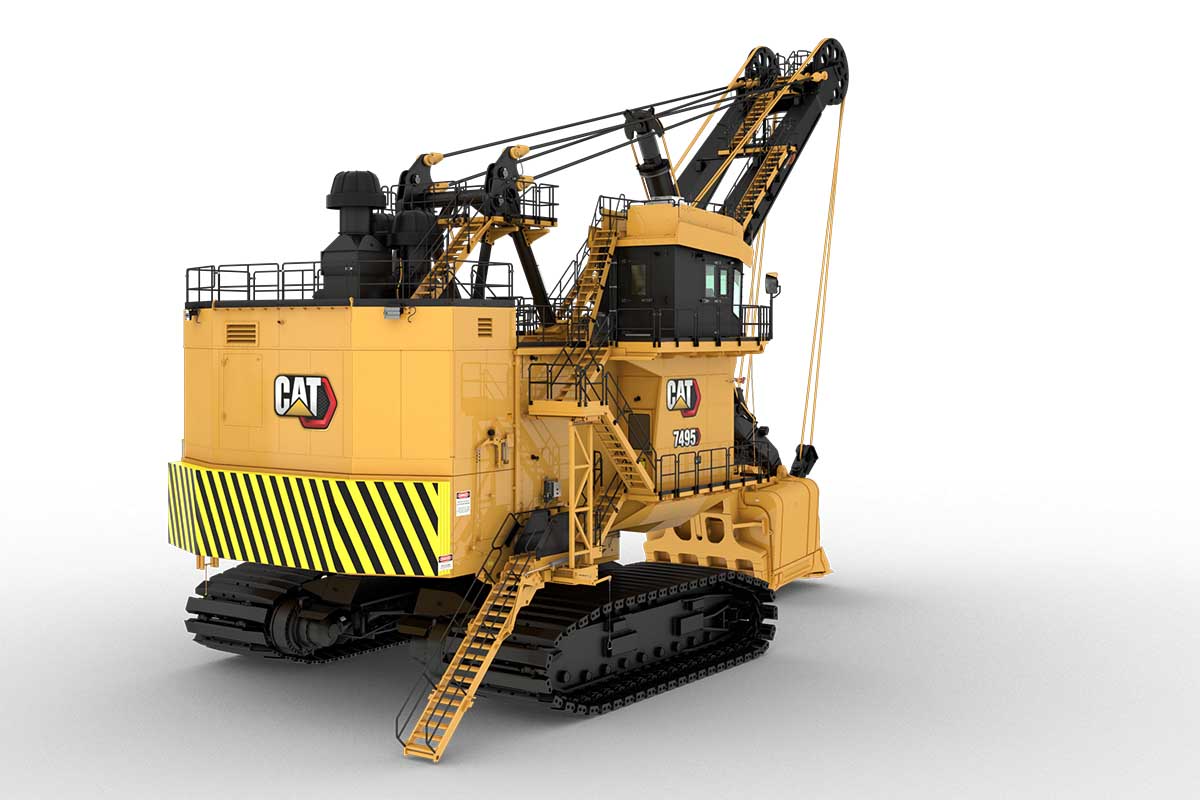

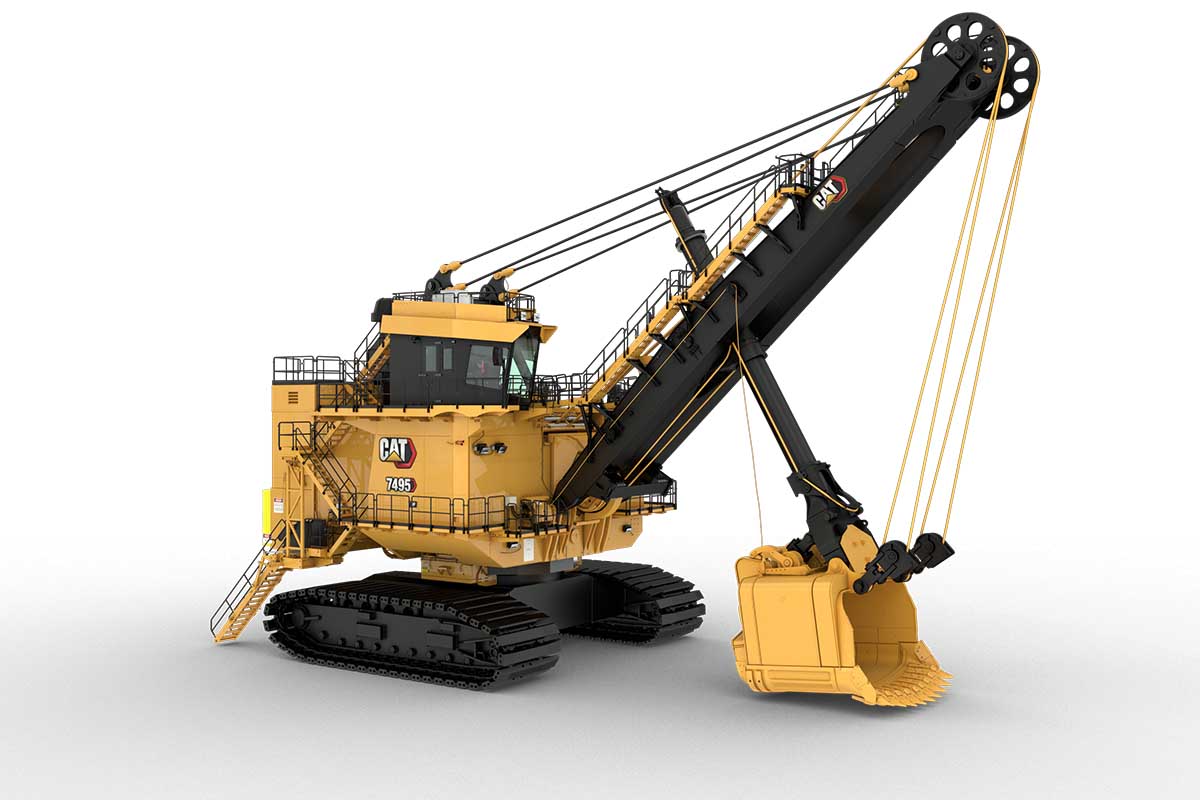

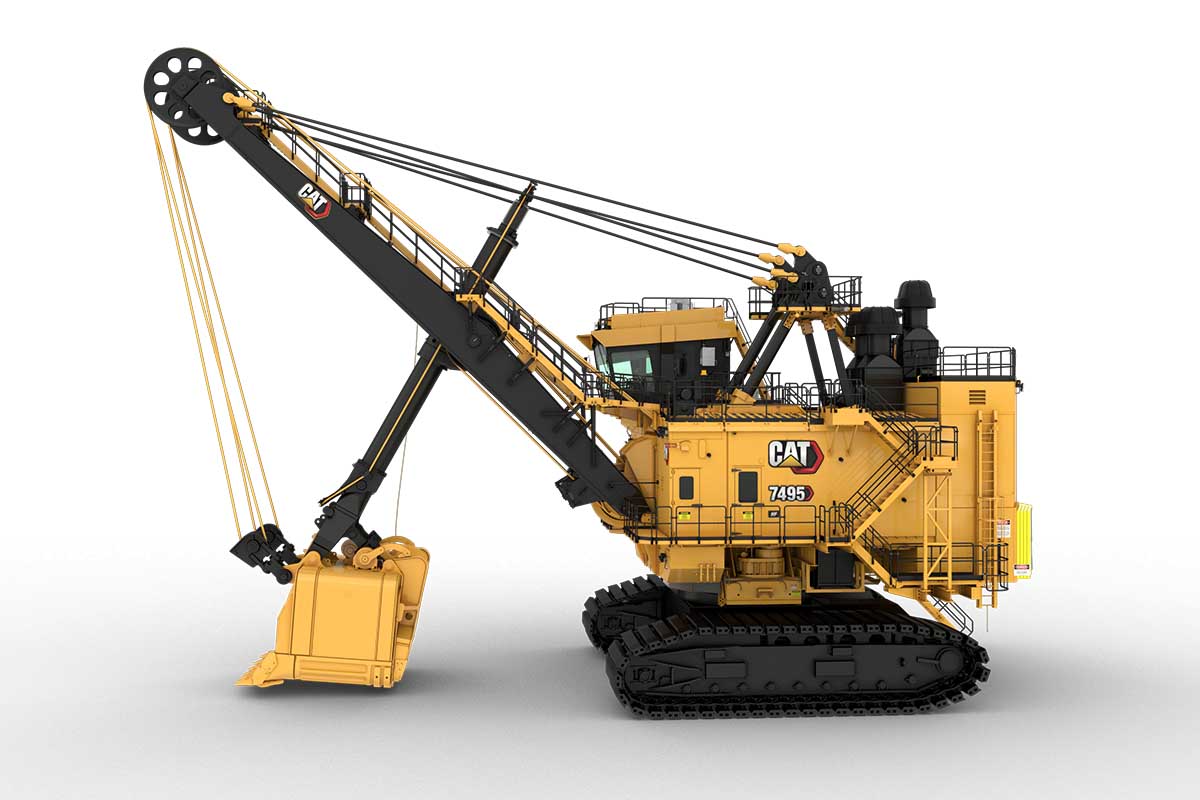

CAT 7495 HF
Вы можете ознакомиться с актуальными моделями в каталоге
- Эксплуатационная масса 1 429 120 кг
- Весовая нагрузка на ковше, т 100/109 т
- Привод переменного тока
- Вместимость ковша 30,6-62,7 м³
Характеристики
- Типоразмер
- Масса
- Назначение
- Рабочий орган
- Полезная нагрузка ковша
- Вместимость ковша
- Полезная нагрузка ковша (доступная полезная нагрузка ковша – до 109 т по заказу)
- Примечание
- Эксплуатационная масса — с ковшом и стандартными тягами
- Балласт — предоставляется заказчиком
- Примечание (1)
- Примечание (2)
- Размеры гусениц — общая ширина со звеньями 259,1 см
- Размеры гусениц — общая ширина со звеньями 200,7 см, стандартная
- Подъем
- Удельное давление на грунт — примечание
- Габаритная ширина верхнего оборудования — включая стандартные мостки
- Удельное давление на грунт — общая эффективная площадь опоры со звеньями 259,1 см
- Контур поворота платформы
- Планетарный ходовой привод
- Удельное давление на грунт — общая эффективная площадь опоры со звеньями 200,7 см, стандартное
- Тип
- Компоненты (1)
- Компоненты (2)
- Требования к электропитанию — примечание
- Привод
- Требования к электропитанию — 50 Гц
- Требования к электропитанию — средняя требуемая мощность
- Требования к электропитанию — напряжение
- Требования к электропитанию — 60 Гц
- Напряжение системы — номинальное
- Требования к электропитанию — пиковая мощность
- Данные по канатам — подвеска стелы — количество
- Данные по канатам — подвеска стелы — диаметр
- Тип
- Данные по канатам — примечание
- Данные по канатам — ход ковша — кол-во
- Данные по канатам - лебедка - кол-во
- Данные по канатам - подъемник - диаметр
- Данные по канатам — ход ковша — диаметр
- Управление ковшом (1)
- Управление ковшом (2)
- Вместимость ковша
- Максимальная высота разгрузки
- Полезная нагрузка ковша
- Эксплуатационная масса
- Радиус срезания — максимальный
- Радиус поворота задней части поворотной рамы
- Высота резания — максимальная
- Радиус поворота на уровне земли
- Высота разгрузки — с просветом для открытия днища ковша
- Примечание (1)
- Примечание (2)
-
ТипоразмерБольшие
-
Масса>1000 т
-
НазначениеГорные
-
Рабочий органОбратная лопата
-
Полезная нагрузка ковша109 т
-
Вместимость ковша30,6–62,7 куб. м
-
Полезная нагрузка ковша (доступная полезная нагрузка ковша – до 109 т по заказу)109 т
-
ПримечаниеЗависит от области применения и плотности материала
-
Эксплуатационная масса — с ковшом и стандартными тягами1 390 714 кг
-
Балласт — предоставляется заказчиком302 614 кг
-
Примечание (1)Эти массы будут слегка различаться в зависимости от ковша и дополнительного оборудования
-
Примечание (2)Все технические характеристики приведены для ковша размером 56 м³ и стандартных звеньев 200,7 см
-
Размеры гусениц — общая ширина со звеньями 259,1 см11,6 м
-
Размеры гусениц — общая ширина со звеньями 200,7 см, стандартная11 м
-
ПодъемПланетарный редуктор с двумя вторичными шестернями обеспечивает передачу крутящего момента подъемника от электродвигателя к барабанному редуктору подъемника.
-
Удельное давление на грунт — примечаниеУдельное давление на грунт зависит от многих факторов
-
Габаритная ширина верхнего оборудования — включая стандартные мостки12,8 м
-
Удельное давление на грунт — общая эффективная площадь опоры со звеньями 259,1 см46,6 м² (298 кПа)
-
Контур поворота платформыДва планетарных редуктора, каждый из которых приводится в движение вертикально установленным электродвигателем, установлены с каждой стороны поворотной рамы. Валы-шестерни с двумя выходами для каждого редуктора зацепляют поворотную рейку.
-
Планетарный ходовой приводНезависимый привод с двумя двигателями
-
Удельное давление на грунт — общая эффективная площадь опоры со звеньями 200,7 см, стандартное36 м² (382 кПа)
-
ТипАвтоматическая система с одной линией для смазки открытых зубчатых передач
-
Компоненты (1)Шесть насосов (четыре для жидкой смазки открытых зубчатых передач и два для консистентной смазки) расположены в изолированном смазочном отсеке с двойными стенками и подогревом.
-
Компоненты (2)Внешняя система быстрой заправки с нижнего уровня
-
Требования к электропитанию — примечаниеКонфигурации с другим напряжением доступны в соответствии с требованиями клиента
-
ПриводСистема привода IGBT Acutrol
-
Требования к электропитанию — 50 Гц6000, 6600, 7200, 11 000 В
-
Требования к электропитанию — средняя требуемая мощность945–1322 кВт
-
Требования к электропитанию — напряжение3-фазный, 50/60 Гц, 7200 В
-
Требования к электропитанию — 60 Гц7200, 13 800 В
-
Напряжение системы — номинальное50/60 Гц, 7200 В
-
Требования к электропитанию — пиковая мощность3778 кВт
-
Данные по канатам — подвеска стелы — количество4
-
Данные по канатам — подвеска стелы — диаметр83 мм
-
ТипЦельная, кованая, монолитная трубчатая рукоятка ковша и увеличенные шкивы на конце стрелы оснащены подъемными канатами и замками ковша для стабилизации рукояти ковша.
-
Данные по канатам — примечаниеПо дополнительному заказу поставляются канаты для тяжелых ударных нагрузок
-
Данные по канатам — ход ковша — кол-во1
-
Данные по канатам - лебедка - кол-во2
-
Данные по канатам - подъемник - диаметр70 мм
-
Данные по канатам — ход ковша — диаметр19 мм
-
Управление ковшом (1)HydraCrowd, гидравлический источник питания, расположен спереди по центру платформы на поворотной раме. HydraCrowd служит источником питания для крупного гидроцилиндра, который передвигает рукоять ковша вперед и назад.
-
Управление ковшом (2)(Дополнительно) Ковш с канатным управлением: расположен по центру передней части поворотной рамы машины. Он состоит из двигателя, тормоза, барабана и зубчатой передачи. Канаты изменения длины шага ковша и втягивания рукояти с ковшом с пластиковым наполнением используются для перемещения рукояти ковша вперед/назад.
-
Вместимость ковша30,6–62,7 куб. м
-
Максимальная высота разгрузки8,8 м
-
Полезная нагрузка ковша109 т
-
Эксплуатационная масса1390714 кг
-
Радиус срезания — максимальный24,4 м
-
Радиус поворота задней части поворотной рамы9,3 м
-
Высота резания — максимальная16,3 м
-
Радиус поворота на уровне земли17,1 м
-
Высота разгрузки — с просветом для открытия днища ковша8,8 м
-

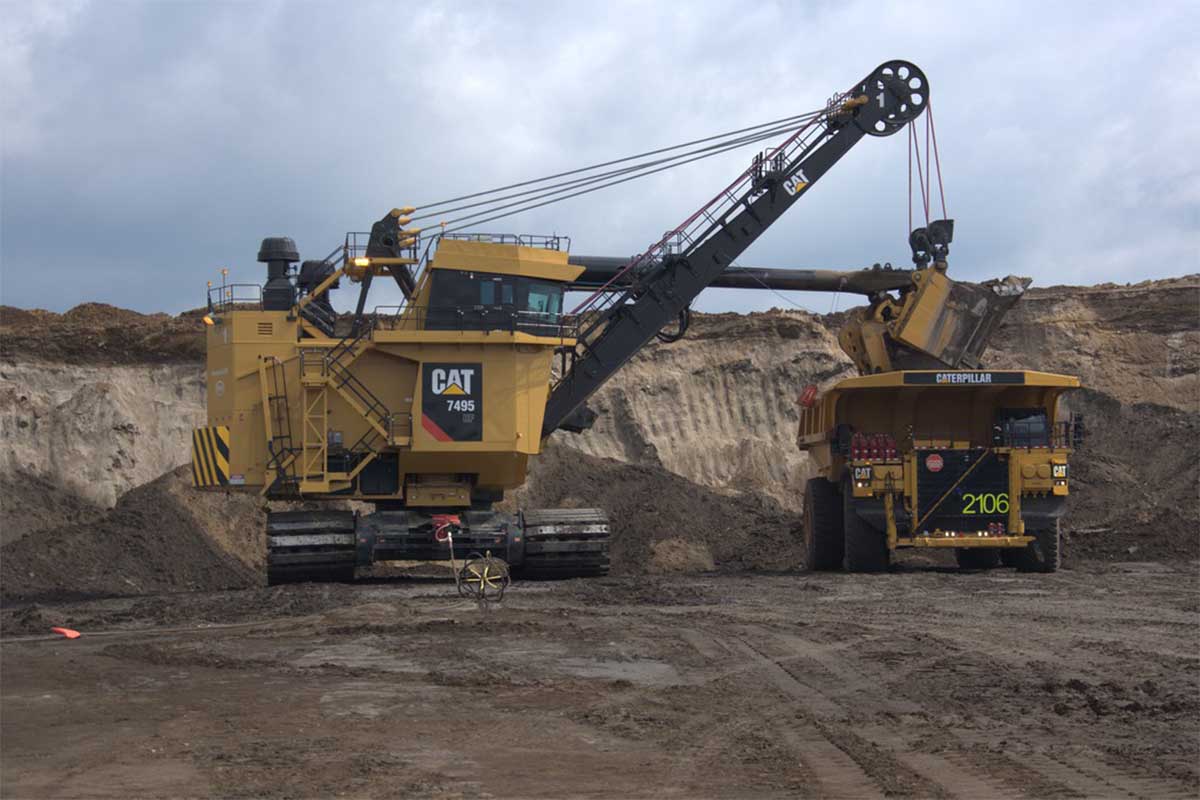

Примечание (1)Оптимальные рабочие диапазоны на основе загрузки самосвала Cat 795F AC.
-
Примечание (2)*Все технические характеристики приведены для ковша размером 56 м³ и стандартных звеньев 200,7 см.
