АРХИВНАЯ МОДЕЛЬ

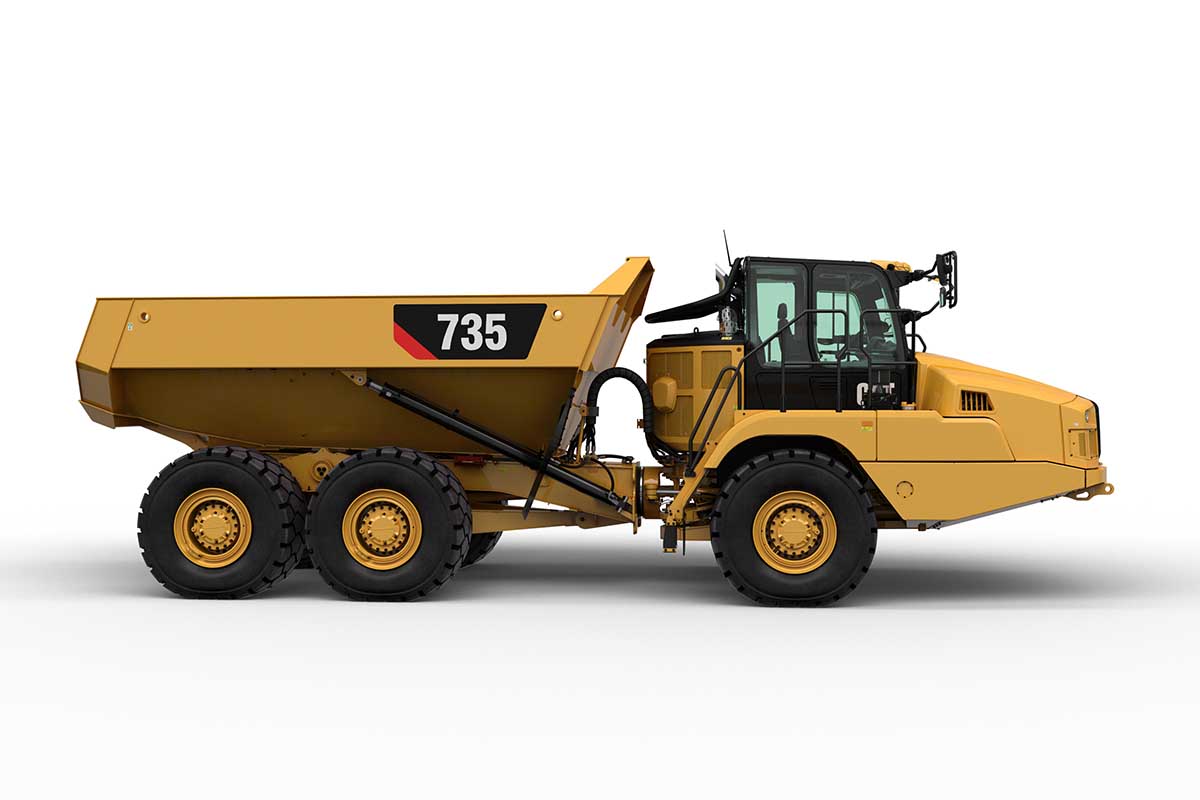

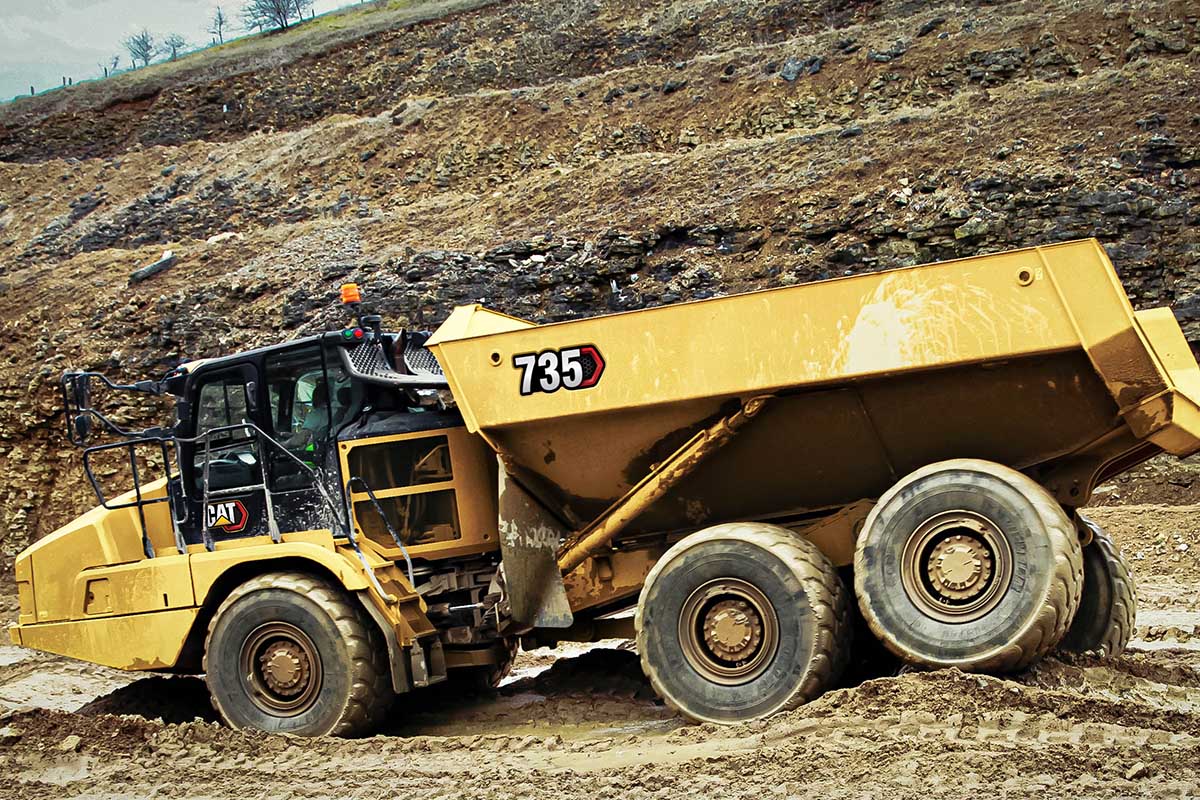

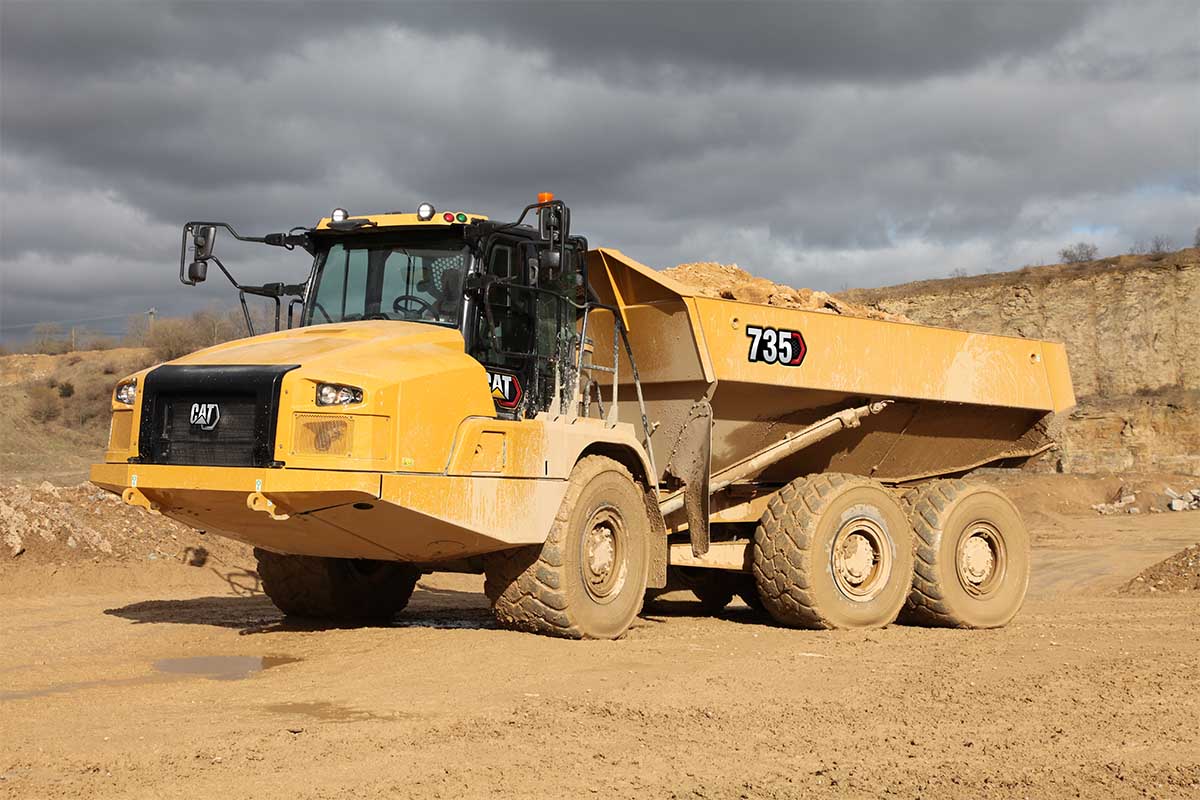

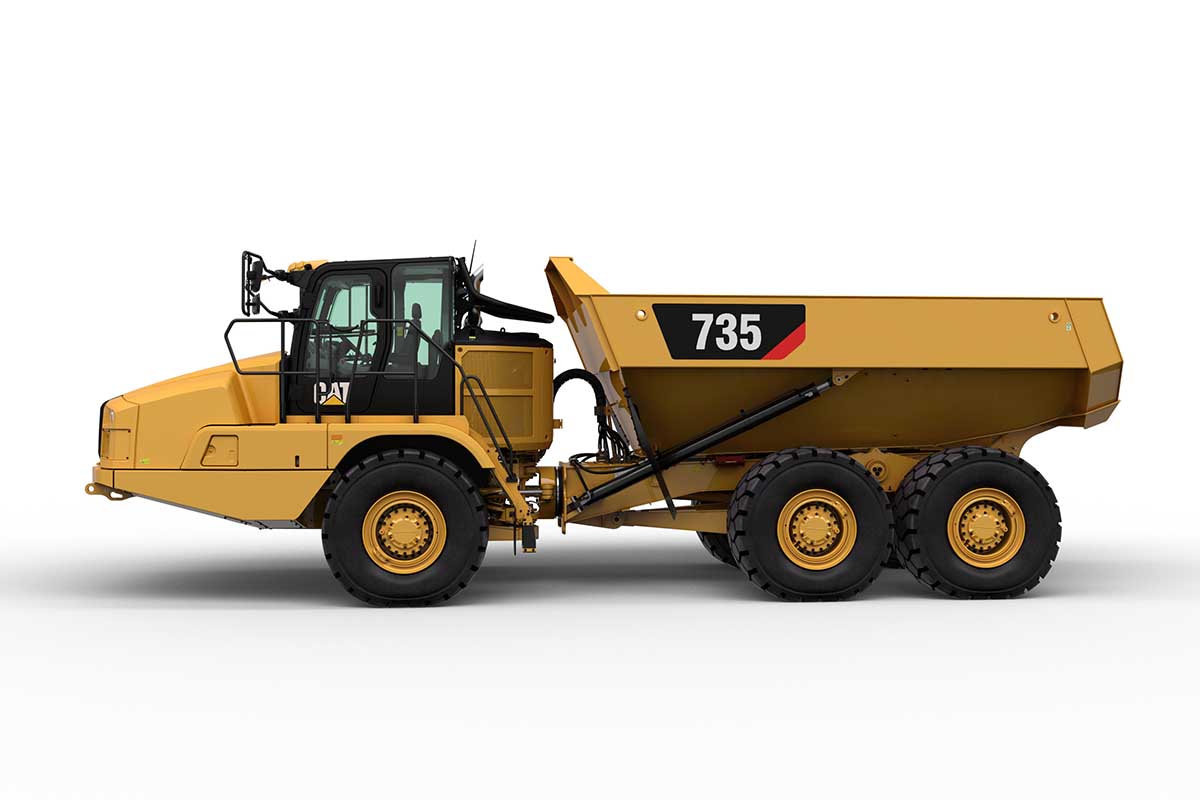

CAT 735

• Модель двигателя
  Cat® C13
• Ход поршня
  157 мм
• Полезная мощность в соответствии со стандартом ISO 14396
  404 л. с.
• Полный максимальный крутящий момент двигателя (SAE J1995)
  2 192 Н·м
• Полезная мощность согласно SAE J1349
  400 л. с.
• Без уменьшения номинальной мощности при эксплуатации машины на высоте до
  3 810 м
• Полная мощность согласно SAE J1995
  410 л. с.
• Частота вращения, соответствующая максимальному крутящему моменту двигателя
  1 200 об/мин
• Примечание (3)
  Полезная мощность, измеренная согласно требованиям стандарта SAE при вращающемся с максимальной частотой вентиляторе охлаждения, составляет 254 кВт (341 hp).
• Примечание (1)
  Если испытания проводятся в условиях, регламентируемых указанным стандартом, номинальная мощность развивается при 1800 об/мин.
• Выбросы загрязняющих веществ
  Модель 735 соответствует требованиям стандартов на выбросы загрязняющих веществ, эквивалентным Tier 2/Stage II или Tier 3/Stage IIIA.
• Примечание (2)
  Указанная полезная мощность представляет собой мощность на маховике двигателя, оборудованного генератором, воздухоочистителем, глушителем и вентилятором, работающим на минимальной частоте вращения.
• Модель двигателя — соответствует стандартам, эквивалентным стандартам Tier 2 Агентства по охране окружающей среды США и Stage II ЕС или Tier 3 Агентства по охране окружающей среды США и Stage IIIA ЕС.
  Cat C13
• Полезный максимальный крутящий момент двигателя (SAE J1349/ISO 9249)
  2 155 Н·м

• Диаметр цилиндров
  130 мм
• Рабочий объем
  12,5 л

• Номинальная полезная нагрузка
  32 т

• С "шапкой" с уклоном 2:1 по SAE
  20 м³
• Геометрическая
  15,5 м³
• Вместимость с "шапкой", с задним бортом и уклоном 2:1 по SAE
  21,3 м³
• Геометрическая вместимость с задним бортом
  16,3 м³

• 1-я передача переднего хода
  8 км/ч
• 2-я передача переднего хода
  15 км/ч
• 3-я передача переднего хода
  23 км/ч
• 4-я передача переднего хода
  35 км/ч
• 5-я передача переднего хода
  48 км/ч
• 6-я передача переднего хода
  57 км/ч
• 1-я передача заднего хода
  9 км/ч

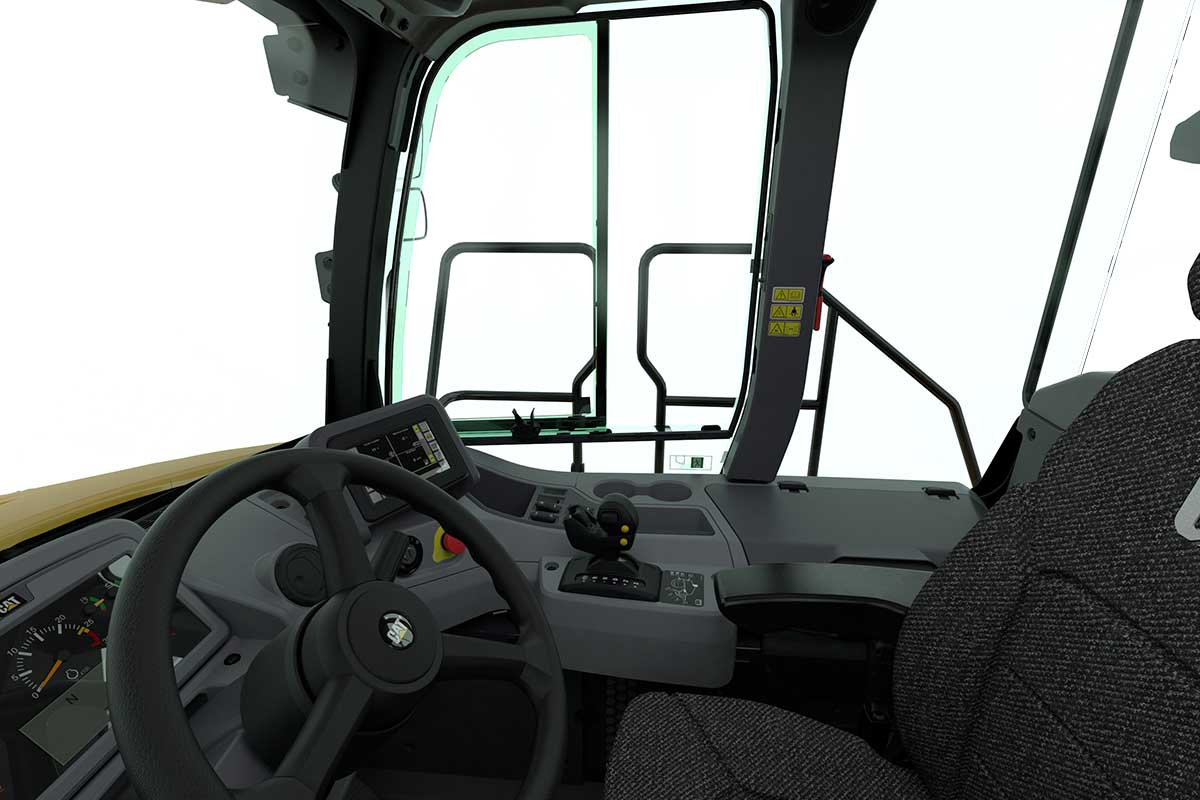

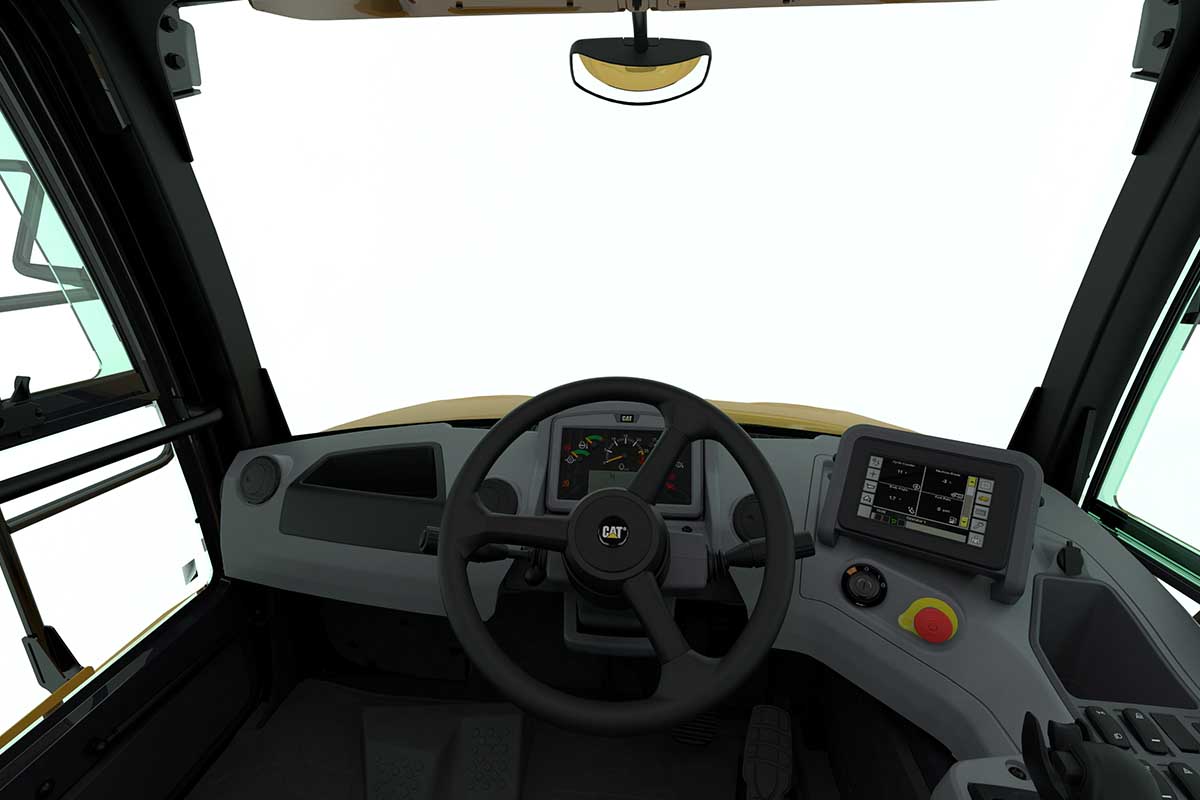

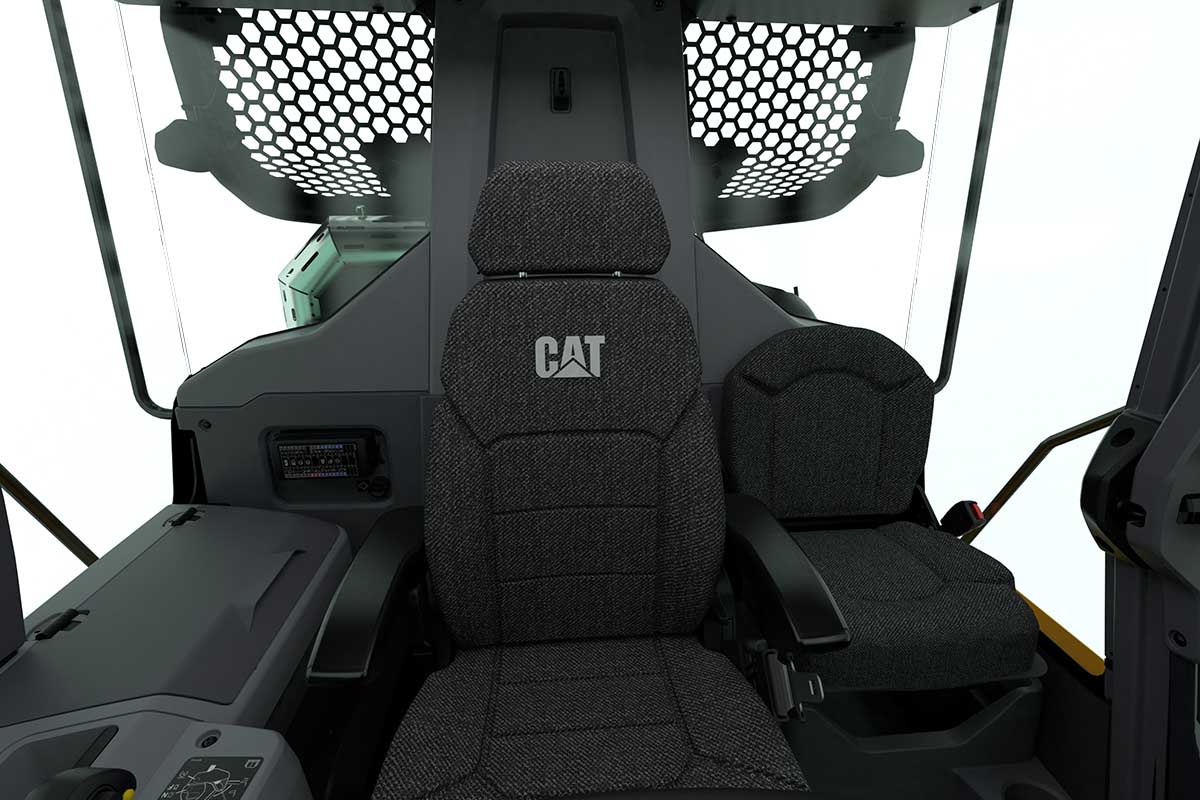

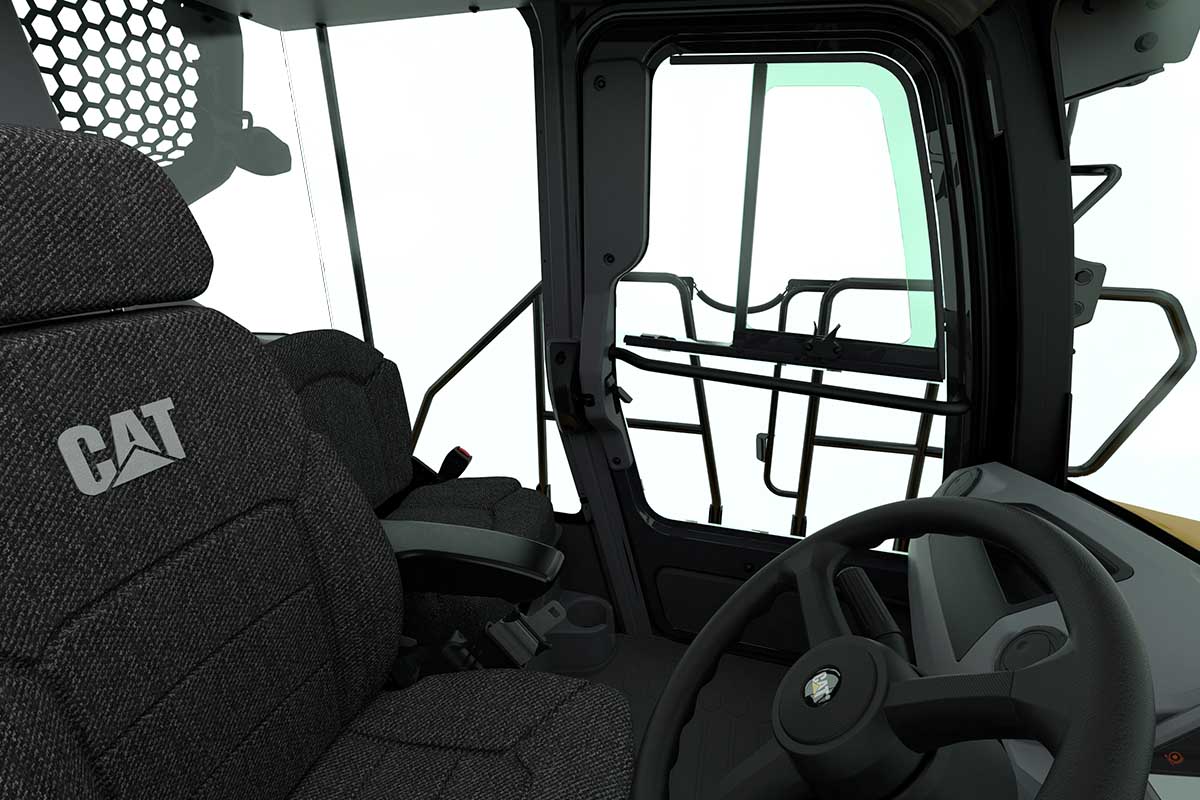

• Внутри кабины
  72 дБ(А)
• Примечание (2)
  При продолжительной работе в открытой или неправильно эксплуатируемой кабине, а также при открытых окнах или дверях оператору могут потребоваться средства защиты органов слуха.
• Примечание (1)
  Воспринимаемый оператором уровень шума в кабине (эквивалентный уровень звукового давления), измеренный в ходе рабочего цикла по методике, регламентируемой стандартом ANSI/SAE J1166 OCT98, составляет 72 дБ(А) для надлежащим образом установленной и обслуживаемой кабины Caterpillar при закрытых дверях и окнах.

• Задний мост — с грузом
  18 800 кг
• Задний мост — с номинальной нагрузкой
  13 950 кг
• Задний мост — без груза
  4 850 кг
• Передний мост — с номинальной нагрузкой
  4 100 кг
• Центральный мост — без груза
  5 070 кг
• Общая масса — без груза
  24 880 кг
• Передний мост — с грузом
  19 060 кг
• Центральный мост — с грузом
  19 020 кг
• Общая масса — с грузом
  56 880 кг
• Центральный мост — с номинальной нагрузкой
  13 950 кг
• Общая масса — с номинальной нагрузкой
  32 000 кг
• Передний мост — без груза
  14 960 кг

• Топливный бак
  412 л
• Система охлаждения
  83 л
• Гидросистема
  110 л
• Картер двигателя
  38 л
• Коробка передач
  56 л
• Бортовые передачи/дифференциал
  125 л
• Выходной редуктор отбора мощности
  25 л

• Время подъема
  12 с
• Время опускания
  11 с

• Время поворота рулевого колеса от упора до упора
  4,75 с при 60 об/мин

• Тормоза
  ISO 3450 — 2011
• Кабина — конструкция защиты оператора от падающих предметов
  ISO 3449 Уровень II — 2005
• Кабина — конструкция защиты при опрокидывании (ROPS)
  ISO 3471 — 2008
• Рулевое управление
  ISO 5010 — 2007

• Тип
  Высокопрочная износостойкая сталь с твердостью класса HB450 по Бринеллю

• Характеристики поворота – радиус поворота, согласно SAE
  7 470 мм
• Характеристики поворота – ширина проезда
  5 393 мм
• Характеристики поворота – габаритный радиус
  8 075 мм
• Характеристики поворота – угол поворота – влево/вправо
  45°
• Характеристики поворота – внутренний радиус
  3 793 мм
• Примечание
  Размеры приведены для машин, оснащенных шинами 750/65 R25

• Передняя пластина
  7 мм
• Основание
  13 мм
• Боковые пластины
  11 мм

• Примечание

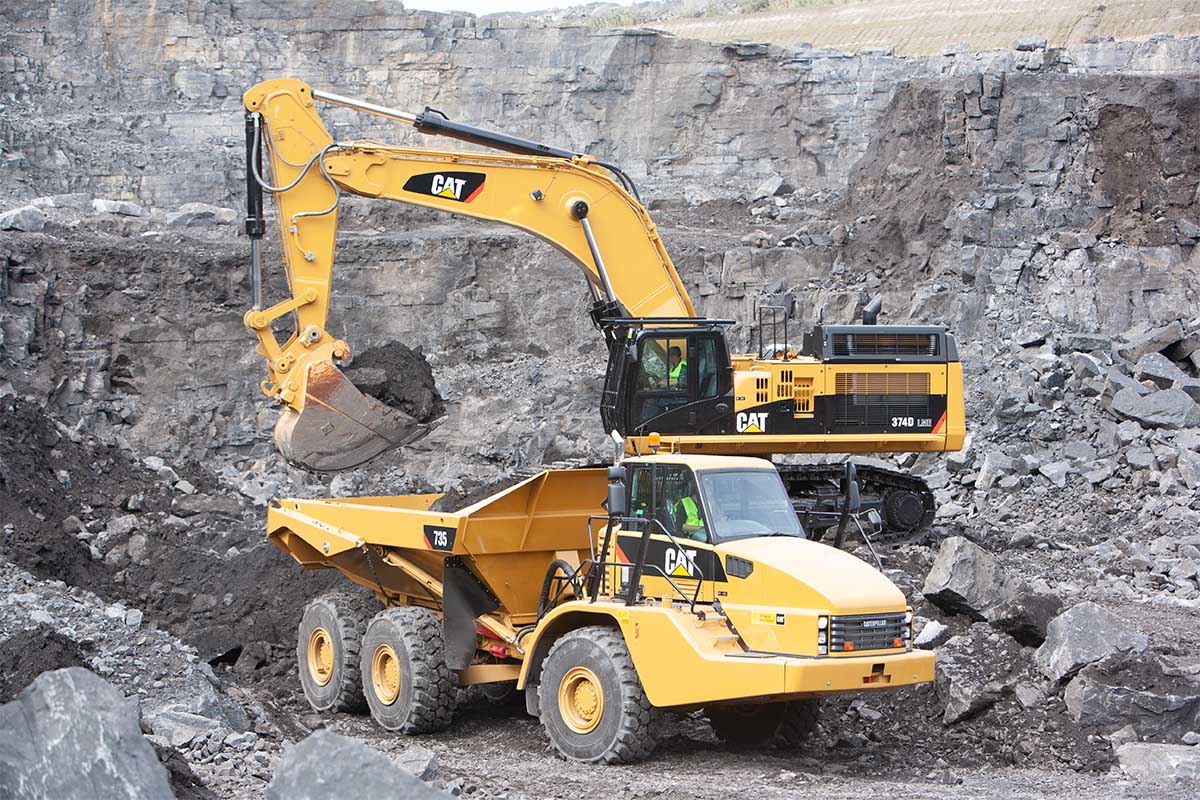

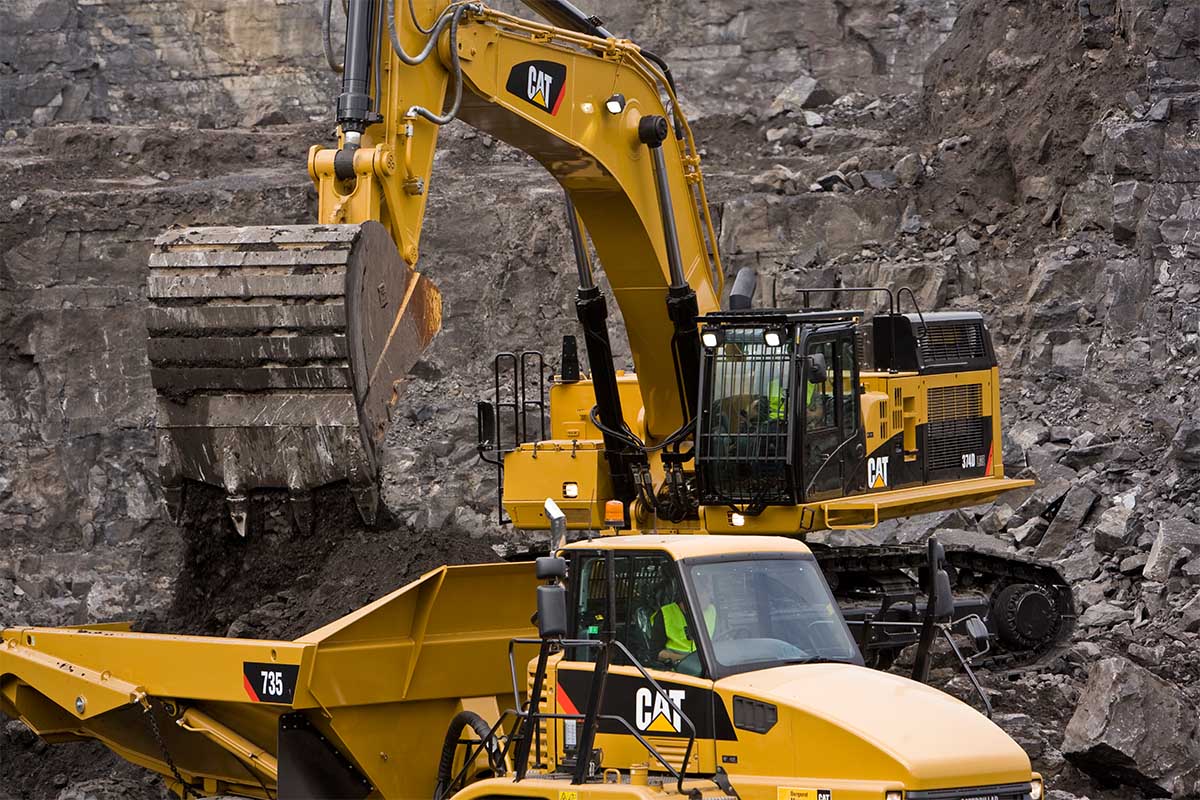

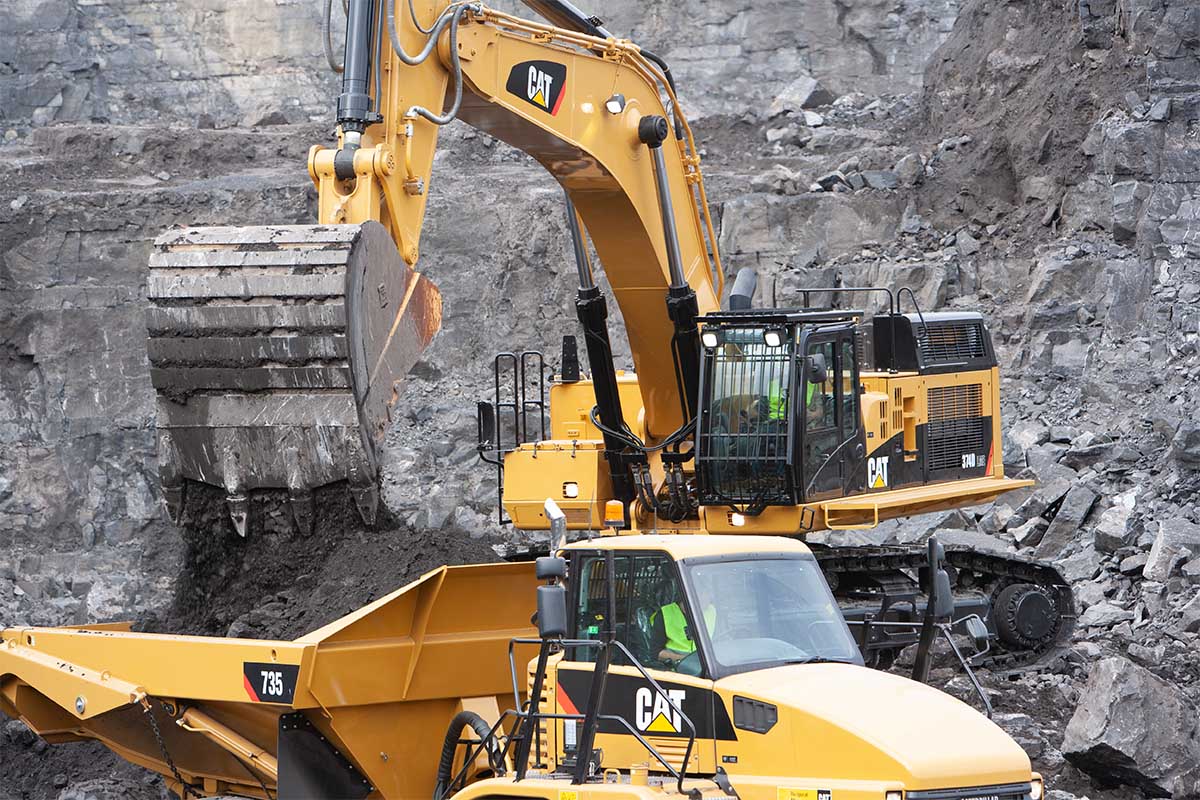

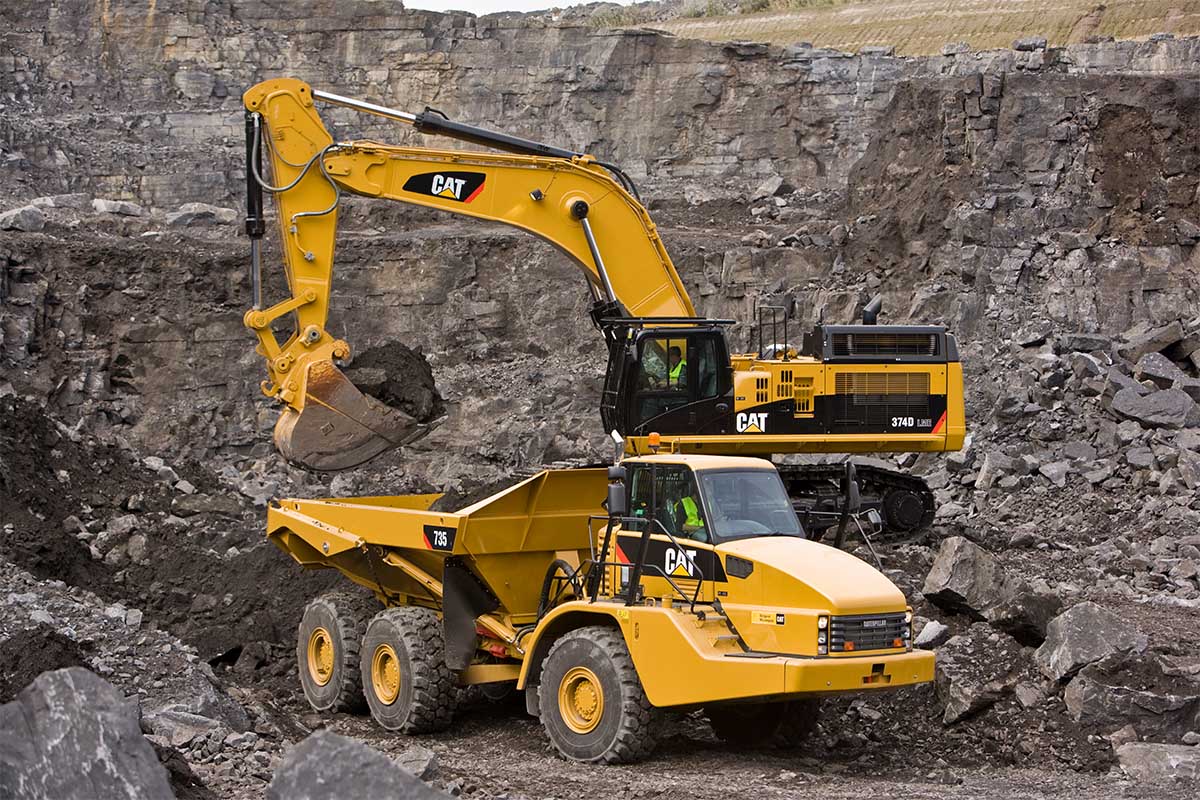

  Оптимальное совпадение параметров систем обеспечивает существенное увеличение производительности. Модель 735 идеально подходит для совместной работы с гидравлическими экскаваторами Cat 349F и 336F и колесными погрузчиками Cat 972M, 966M, 962M и 950M. Правильный подбор погрузочных и транспортировочных машин позволяет повысить производительность и сократить издержки в расчете на единицу объема перемещенного материала.
• Колесные погрузчики: 972M/972M XE - Число рабочих циклов
  3–4
• Гидравлические экскаваторы: 349F/349F XE - Число рабочих циклов
  4–5
• Колесный погрузчик: 950M - Число рабочих циклов
  5
• Колесные погрузчики: 966M/966M XE - Число рабочих циклов
  4
• Колесный погрузчик: 962M — Число рабочих циклов
  4–5
• Гидравлические экскаваторы: 336F/336F XE - Число рабочих циклов
  5–6

• Грузоподъемность
  30-35 т
