Экскаваторы
АРХИВНАЯ МОДЕЛЬ

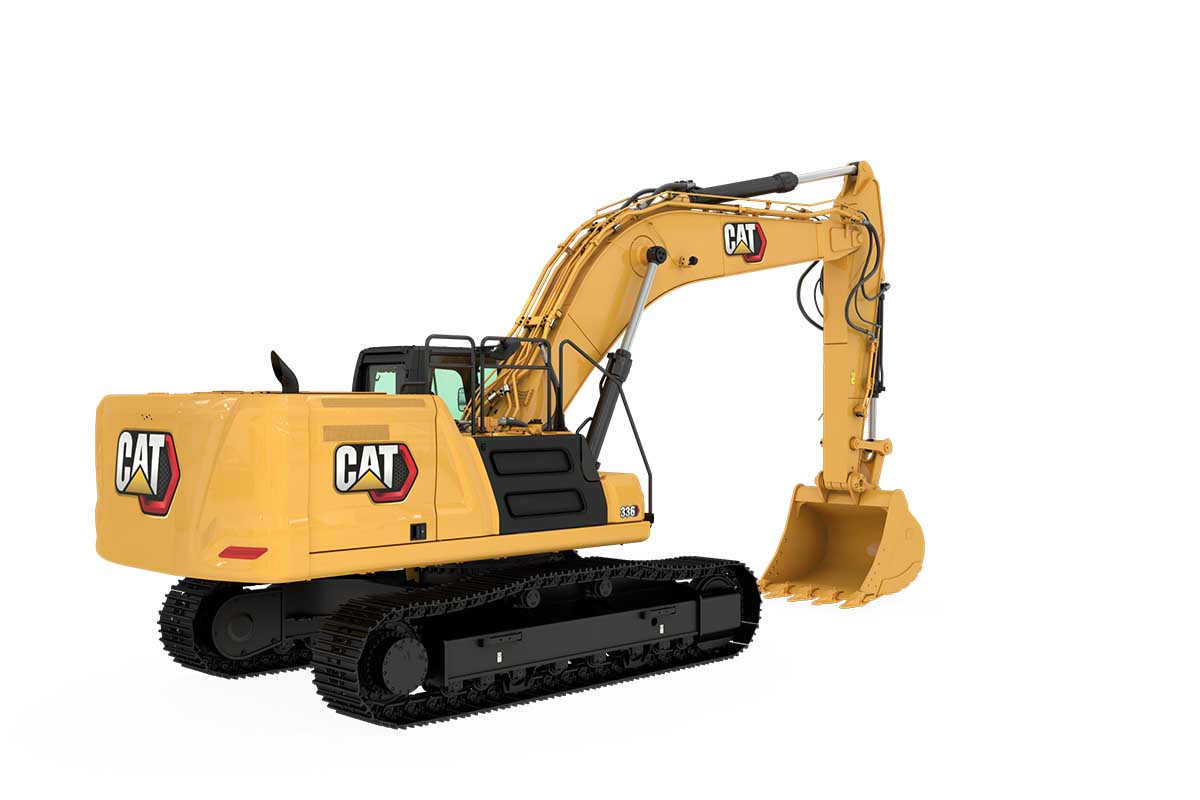

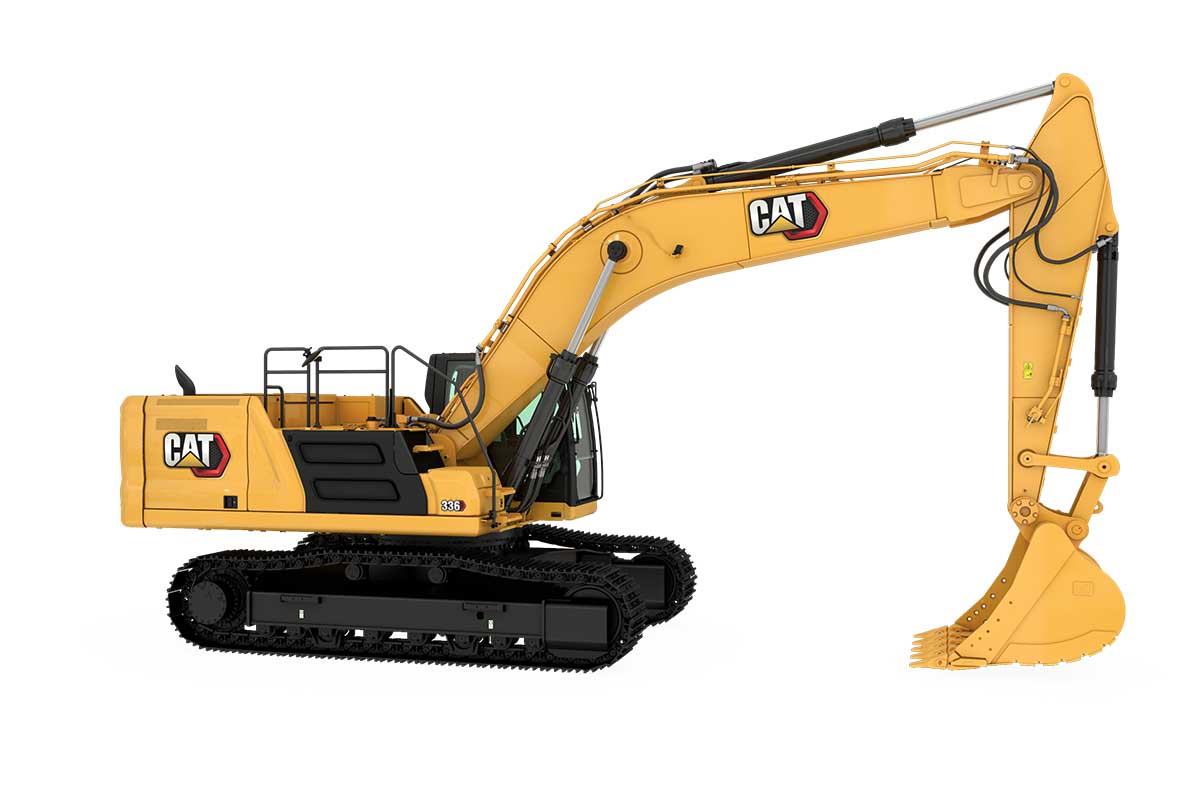

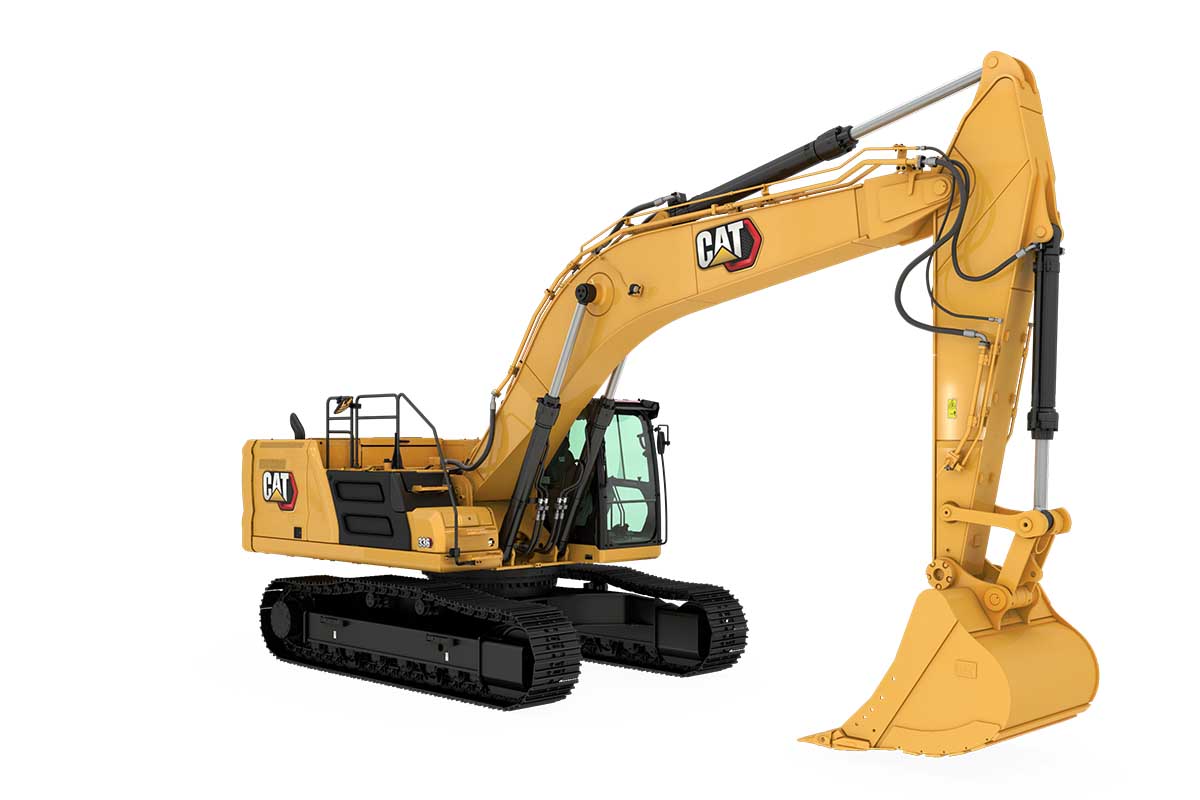

CAT 336
В настоящее время эта модель не доступна для продажи.
Вы можете ознакомиться с актуальными моделями в каталоге
Перейти в новую модель
Вы можете ознакомиться с актуальными моделями в каталоге
- Эксплуатационная масса 36 200 кг
- Мощность двигателя полная 314 л.с.
- Максимальная глубина копания 7 520 мм
- Объем ковша 1,88 м³
ПРЕИМУЩЕСТВА И ОСОБЕННОСТИ CAT 336
Cat 336 - гусеничный экскаватор нового поколения, представленный компанией Caterpillar в 2018 году, завоевавший признание на мировом рынке, в т.ч. в России и странах СНГ. Cat 336 - экскаватор тяжёлого класса. Конструктивные и технические изменения, которые были внесены при создании модели, сделали машину ещё надёжнее, производительнее и экономичнее. Благодаря этому, экскаватор Cat 336 получил широкое распространение и популярность как на строительных объектах, так и в карьерах.
Область применения Cat 336

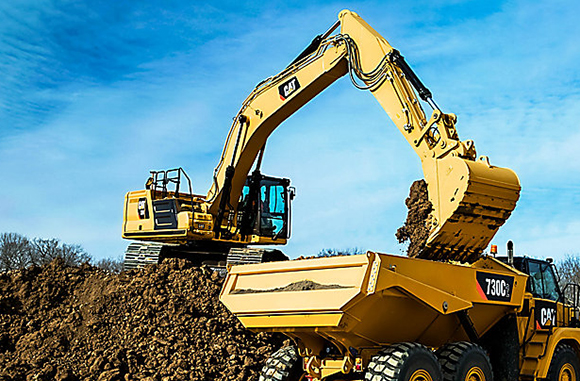

- Горная промышленность. Основная сфера применения гусеничного экскаватора Cat 336 - работа в открытых выработках, на карьерах и разрезах. Эта модель прекрасно справляется как с вскрышными работами, так и с основными работами по разработке, добыче и погрузке породы различной плотности и прочности.
- Газовая и нефтедобывающая отрасль. Гидравлический экскаватор нового поколения Cat 336 прекрасно зарекомендовал себя на устройстве траншей, при прокладке трубопроводов. Благодаря новым электронным системам, входящим в состав стандартного оборудования, машина выполняет эти работы с высокой точностью, наименьшими затратами времени и топлива.

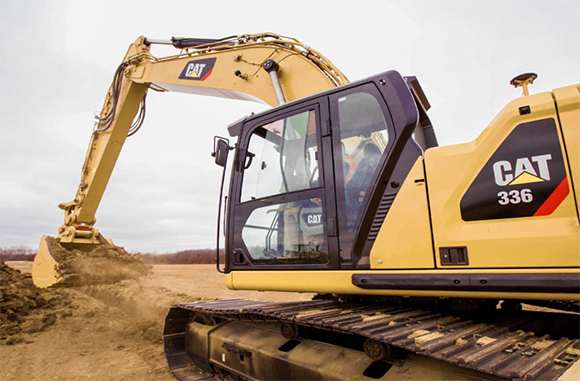

- Строительный сегмент. На объекте, где требуется выполнить большой объём земляных работ в короткие сроки или необходима выемка плотных и каменистых грунтов, тяжёлых для разработки, необходим экскаватор тяжёлого класса, с высоким усилием копания и большим объёмом ковша. Cat 336 успешно применяется при производстве работ по сносу, разрушению зданий и сооружений. Использование Cat 336 со специальным гидравлическим навесным оборудованием делает экскаватор высокоэффективным инструментом для данного применения.
Экскаватор нового поколения Cat 336 получил ряд технических и технологических изменений и улучшений:
- Новый двигатель САТ С9.3, мощностью 311 л. с, с электронным управлением, стал мощнее двигателя предыдущей модели на 11%.
- Высокоэффективные гидравлические насосы, производительностью 558 л/ мин, стали на 16% производительнее того, что было ранее.
- Новая электрогидравлическая система управления, без контуров пилотного управления. Данная схема позволяет значительно повысить точность, скорость и эффективность экскаватора Cat 336, снизить расходы на обслуживание и эксплуатацию на 14%. Также, электрогидравлическая система даёт возможность оператору настраивать работу гидравлической системы при помощи штатного монитора, без использования специального оборудования и инструмента.
- 3 режима работы машины повышают производительность Cat 336 на 7%, при этом снижая расход топлива на 15%, относительно предыдущей модели. Режим ЭКО позволяет экономить топливо при работах, не требующих высокой мощности и производительности. Режим ВЫСОКОЙ МОЩНОСТИ необходим при работе с плотными, каменистыми или мёрзлыми грунтами. Уникальный, интеллектуальный режим СМАРТ автоматически регулирует работу двигателя, гидравлической системы и машины в целом, в зависимости от нагрузки, которую воспринимает экскаватор.
- Благодаря электронной системе управления двигателем и гидравликой, адаптация систем под изменяющиеся условия работы происходит в считанные секунды.

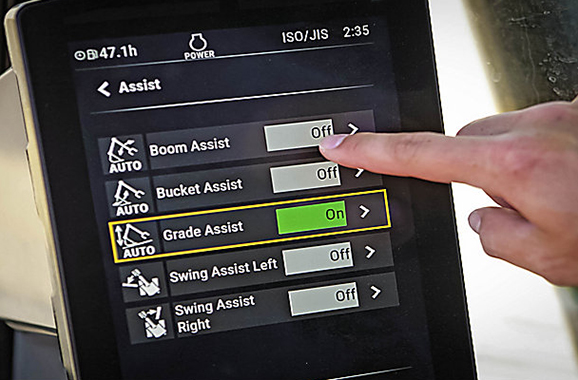

Электронные вспомогательные системы, входящие в стандартную комплектацию Cat 336, повышают эффективность работы до 45%.
- Система контроля профиля – это автоматическая 2D система нивелирования, позволяющая оператору производить работы с высокой точностью по заданным параметрам, например, разработка траншей с заданной глубиной и уклоном, профилирование поверхностей, создание откосов и устройство кюветов.
- Электронная система барьеров обеспечивает безопасность производственных работ. Эта система включает в себя барьер высоты, барьер глубины, барьер вылета, барьер поворота и барьер кабины. Каждый из барьеров настраивается оператором, система автоматически предотвращает выход рабочего оборудования за установленные пределы. Барьеры могут работать как по отдельности, так и все вместе одновременно.
- Ассистент грузоподъёмности даёт возможность оператору оценить грузоподъёмность экскаватора в разных положениях поворота платформы, при разной высоте подъёма стрелы и рукояти, без использования груза. Ассистент помогает оператору выбрать правильное и безопасное место постановки экскаватора для выполнения погрузоразгрузочных или монтажных работ.
- При помощи интегрированной системы взвешивания оператор в режиме реального времени видит массу материала в ковше. Данная система динамическая, поэтому процесс взвешивания не требует дополнительного времени, это происходит непосредственно во время подъёма и переноса ковша к месту выгрузки. Система взвешивания сохраняет данные о выполненной работе, а также оценивает эффективность, учитывая количество затраченного топлива на 1 тонну или на 1 м3 материала, для отчётов, которые можно просмотреть на мониторе машины или удалённо, через систему удалённого мониторинга.

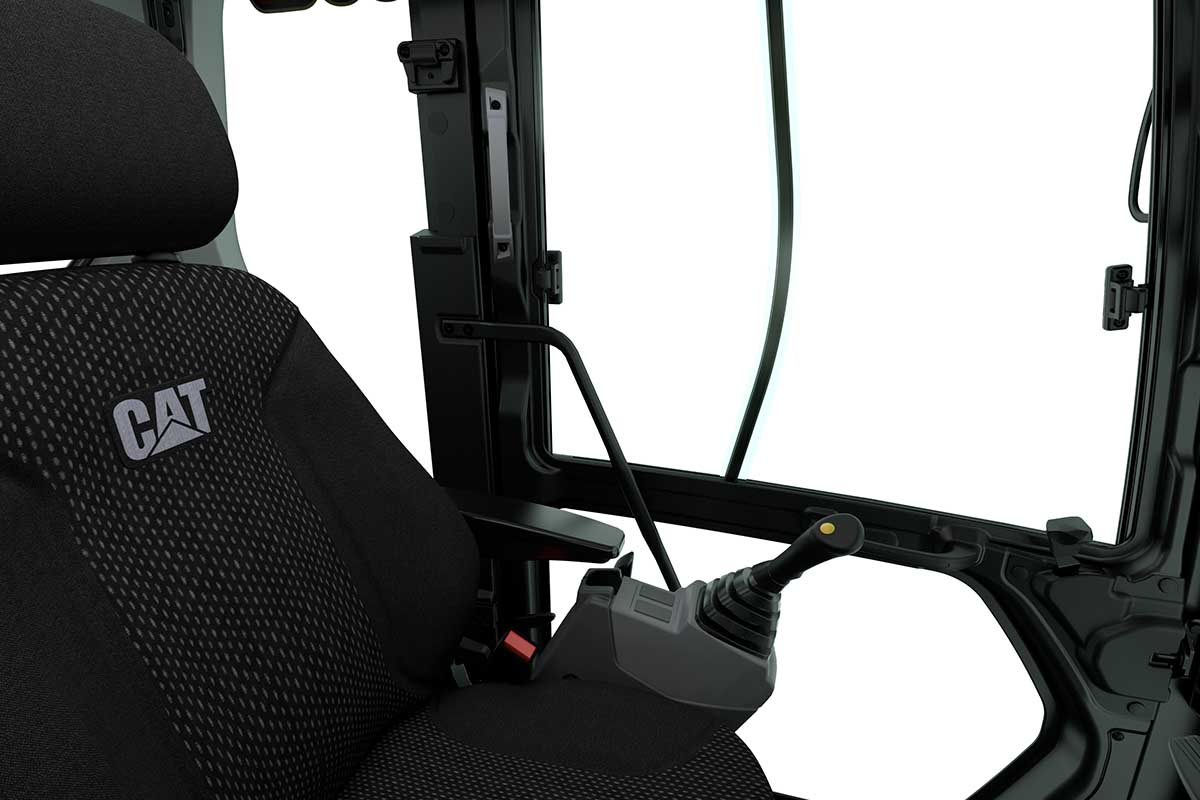

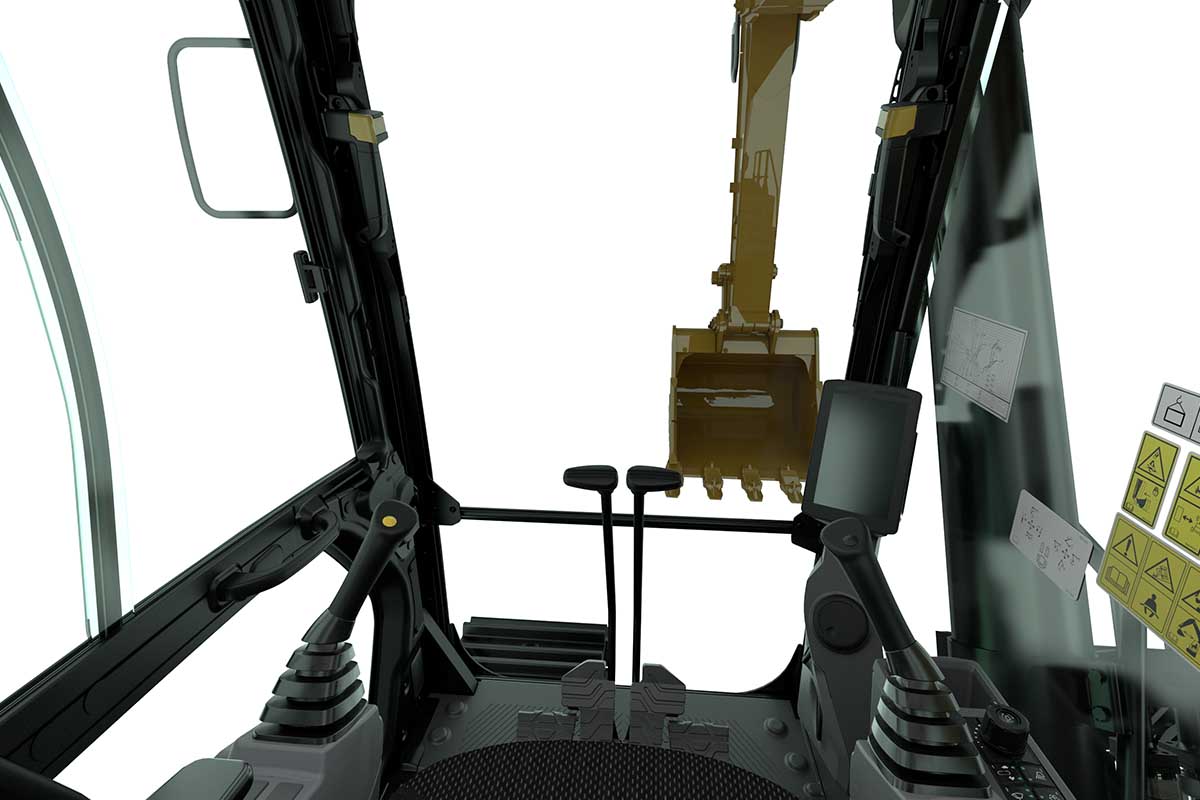

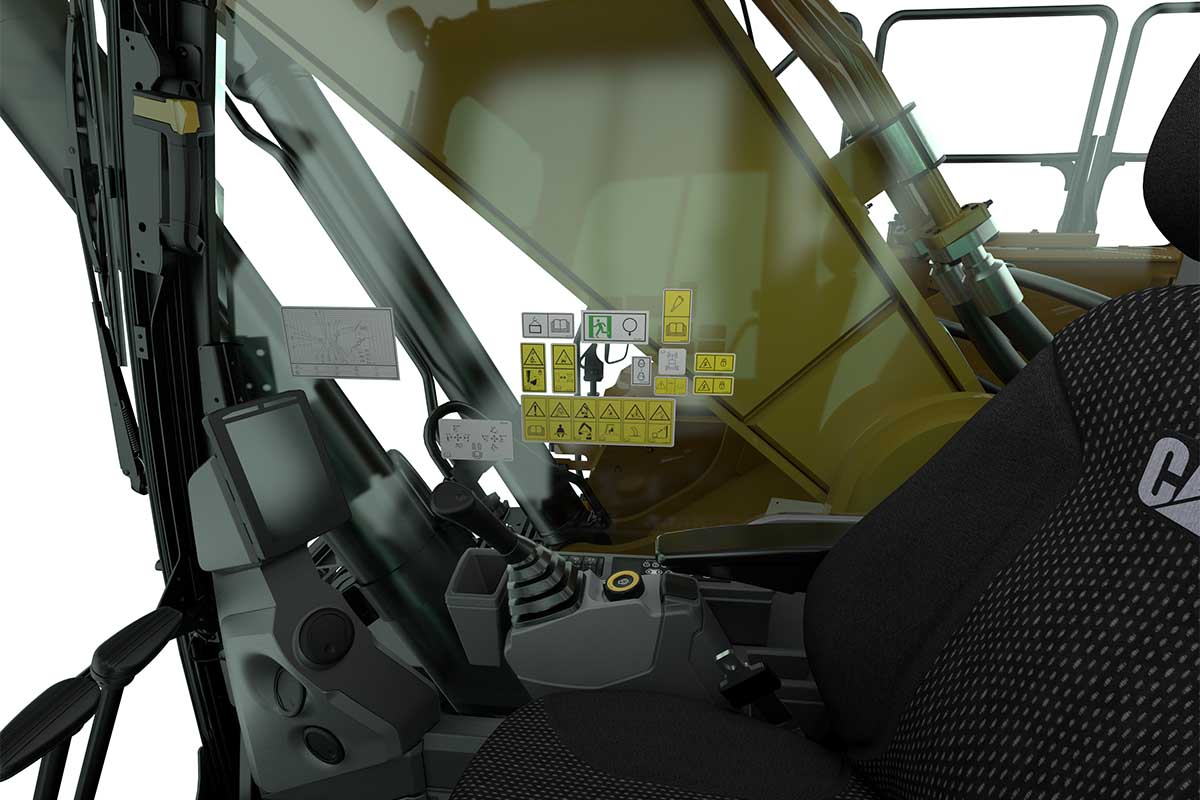

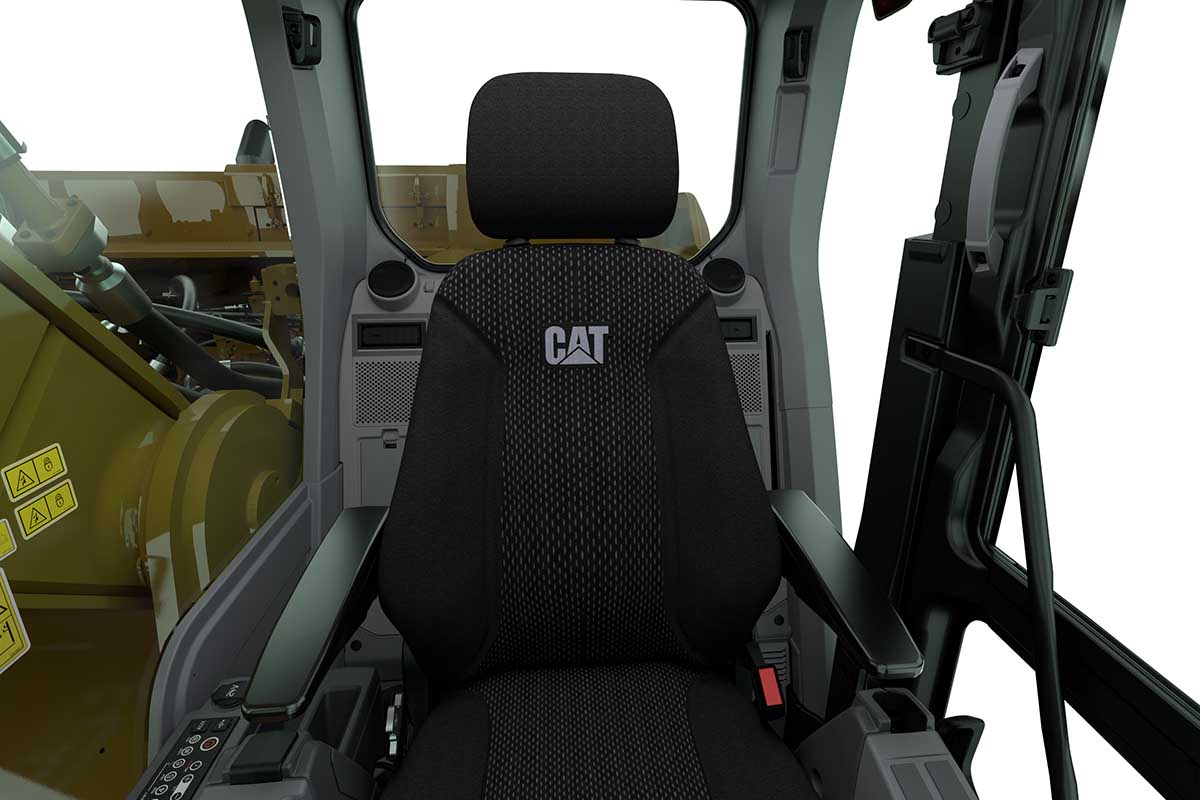

- Кабина нового образца Cat 336 оборудована системой защиты оператора.
- Увеличен объём кабины и процент остекления, что обеспечивает оператору комфорт и обзорность.
- Встроена система автоматического климат-контроля и аудиосистема с широким набором функций.
- Для обеспечения безопасности на экскаваторе установлена камера заднего вида, с выводом изображения на основной 8-дюймовый монитор машины.
Характеристики
Двигатель
- Полезная мощность в соответствии со стандартом ISO 9249
- Модель двигателя
- Мощность двигателя— ISO 14396
- Диаметр цилиндров
- Ход поршня
- Рабочий объем
- Частота вращения коленчатого вала двигателя – при перемещении
- Частота вращения коленчатого вала двигателя – при работе
Гидросистема
- Главная система— максимальный расход
- Максимальное давление— механизм поворота платформы
Механизм поворота платформы
- Скорость поворота платформы
- Максимальный крутящий момент, развиваемый приводом механизма поворота платформы
Параметры массы
- Эксплуатационная масса
Вместимость заправочных емкостей
- Объем топливного бака
- Система охлаждения
- Моторное масло
- Привод механизма поворота (каждый)
- Каждый бортовой редуктор
- Гидросистема (включая бак)
- Гидробак
Размеры
- Стрела
- Рукоять
- Ковш усиленный
- Транспортная высота до верха кабины
- Высота поручня
- Транспортная длина
- Вылет задней части механизма поворота платформы
- Дорожный просвет под противовесом
- Дорожный просвет
- Длина гусеничной ленты
- Расстояние между центрами катков
- Ширина колеи
- Транспортная ширина
Рабочие диапазоны и усилия
- Максимальная глубина выемки
- Стрела
- Рукоять
- Ковш усиленный
- Максимальный вылет на уровне земли
- Максимальная высота резания
- Максимальная высота загрузки
- Минимальная высота загрузки
- Максимальная глубина выемки с горизонтальным плоским дном длиной 2440 мм (8 футов)
- Максимальная глубина копания (высота вертикальной стенки)
- Усилие копания на ковше— ISO
- Усилие копания на рукояти— ISO
- Усилие копания на ковше — SAE
- Усилие копания на рукояти — SAE
Общие параметры
- Типоразмер
- Масса
- Назначение
- Рабочий орган
336
Двигатель
-
Полезная мощность в соответствии со стандартом ISO 9249311 л. с.
-
Модель двигателяCat C9.3B
-
Мощность двигателя— ISO 14396314 л. с.
-
Диаметр цилиндров115 мм
-
Ход поршня149 мм
-
Рабочий объем9,3 л
-
Частота вращения коленчатого вала двигателя – при перемещении1 800 об/мин
-
Частота вращения коленчатого вала двигателя – при работе1 550 об/мин
Гидросистема
-
Главная система— максимальный расход558 л/мин
-
Максимальное давление— механизм поворота платформы29 400 кПа
Механизм поворота платформы
-
Скорость поворота платформы8,75 об/мин
-
Максимальный крутящий момент, развиваемый приводом механизма поворота платформы144 кН·м
Параметры массы
-
Эксплуатационная масса36 200 кг
Вместимость заправочных емкостей
-
Объем топливного бака600 л
-
Система охлаждения40 л
-
Моторное масло32 л
-
Привод механизма поворота (каждый)18 л
-
Каждый бортовой редуктор8 л
-
Гидросистема (включая бак)373 л
-
Гидробак153 л
Размеры
-
Стрела6,5 м
-
Рукоять3,2 м
-
Ковш усиленный1,88 м³
-
Транспортная высота до верха кабины3 170 мм
-
Высота поручня3 160 мм
-
Транспортная длина11 170 мм
-
Вылет задней части механизма поворота платформы3 530 мм
-
Дорожный просвет под противовесом1 250 мм
-
Дорожный просвет510 мм
-
Длина гусеничной ленты5 030 мм
-
Расстояние между центрами катков4 040 мм
-
Ширина колеи2 590 мм
-
Транспортная ширина3 190 мм
Рабочие диапазоны и усилия
-
Максимальная глубина выемки7 520 мм
-
Стрела6,5 м
-
Рукоять3,2 м
-
Ковш усиленный1,88 м³
-
Максимальный вылет на уровне земли11 050 мм
-
Максимальная высота резания10 300 мм
-
Максимальная высота загрузки7 080 мм
-
Минимальная высота загрузки2 580 мм
-
Максимальная глубина выемки с горизонтальным плоским дном длиной 2440 мм (8 футов)7 360 мм
-
Максимальная глубина копания (высота вертикальной стенки)5 660 мм
-
Усилие копания на ковше— ISO211 кН
-
Усилие копания на рукояти— ISO167 кН
-
Усилие копания на ковше — SAE184 кН
-
Усилие копания на рукояти — SAE161 кН
Общие параметры
-
ТипоразмерБольшие
-
Масса34-50 т
-
НазначениеОбщего применения
-
Рабочий органОбратная лопата
КЛЮЧЕВЫЕ ОСОБЕННОСТИ
Дополнительное оборудование
- Противовесы
Cat 336 – экскаватор широкого спектра применения, поэтому имеет в своём арсенале ряд дополнительных опций, которые позволяют получить наиболее эффективную и производительную машину, для различных работ и условий эксплуатации.
Для экскаватора Cat 336 предлагается 2 вида противовесов.
- Базовый, массой 6,8т., для применения со стандартными стрелами, рукоятями и ковшами, при работе с материалами средней и низкой плотности.
- Противовес увеличенной массы 7,4 тонны устанавливается на машины, предназначенные для работы с тяжёлыми, плотными грунтами, с усиленными стрелами и рукоятями, с ковшами увеличенного объёма и усиленной футеровкой, а также для работы с гидромеханическим навесным оборудованием.
- Рабочие органы
На экскаватор Cat 336 могут быть установлены стрелы и рукояти разной длины и назначения. Стандартная стрела длиной 6,18 м.и стандартная рукоять 3,2 м. для стандартных земляных работ. Укороченные и усиленные стрела 6,5 м. и рукоять 2,5 м. для массовой выемки грунта и тяжёлых условий эксплуатации.
- Ходовая часть
Выбор ширины траков гусеничной ленты от 600 мм до 850 мм гарантирует устойчивость и производительность модели в любых условиях работы.
Дополнительные элементы защиты ходовой части кабины, поворотного круга и днища поворотной платформы, значительно повысят надёжность экскаватора даже в самых экстремальных условиях эксплуатации.
- Гидравлическая система
Дополнительные гидравлические линии одностороннего и двухстороннего действия, высокого и среднего давления, позволяют работать Cat 336 с различным гидравлическим навесным оборудованием, повышая производительность работы и значительно расширяя рамки применения экскаватора.
- Кабина оператора
Дополнительные камеры и зеркала бокового обзора сделают работу машины ещё более безопасной, позволяя оператору лучше контролировать пространство вокруг экскаватора.
- Двигатель
Опционально устанавливаемый вентилятор системы охлаждения с функцией реверса и дополнительные защитные элементы радиатора будут полезны для эксплуатации Cat 336 в условиях высокой запылённости, загрязнённости воздуха или при работе в лесных массивах.
Электрический топливозаправочный насос с автоматической функцией предотвращения перелива и фильтром, позволяет заправлять Cat 336 в полевых условиях из различных ёмкостей.
Навесное оборудование
Экскаватор Cat 336 может оснащаться различным навесным оборудованием. На данную модель предлагается большой выбор ковшей различной геометрии, объёма и применения:
- Гидравлическое навесное оборудование для сноса зданий,
- гидравлические ножницы для резки бетона и металла,
- грейферы для погрузки различных материалов,
- гидравлические молоты и вибрационные плиты для уплотнения,
- вибропогружатели,
- дробильно-сортировочные ковши.
Для удобства и сокращения времени, на смену навесного оборудования, Cat 336 может быть дополнительно оснащен механическим или гидравлическим устройством быстрой смены навесного оборудования.
