АРХИВНАЯ МОДЕЛЬ

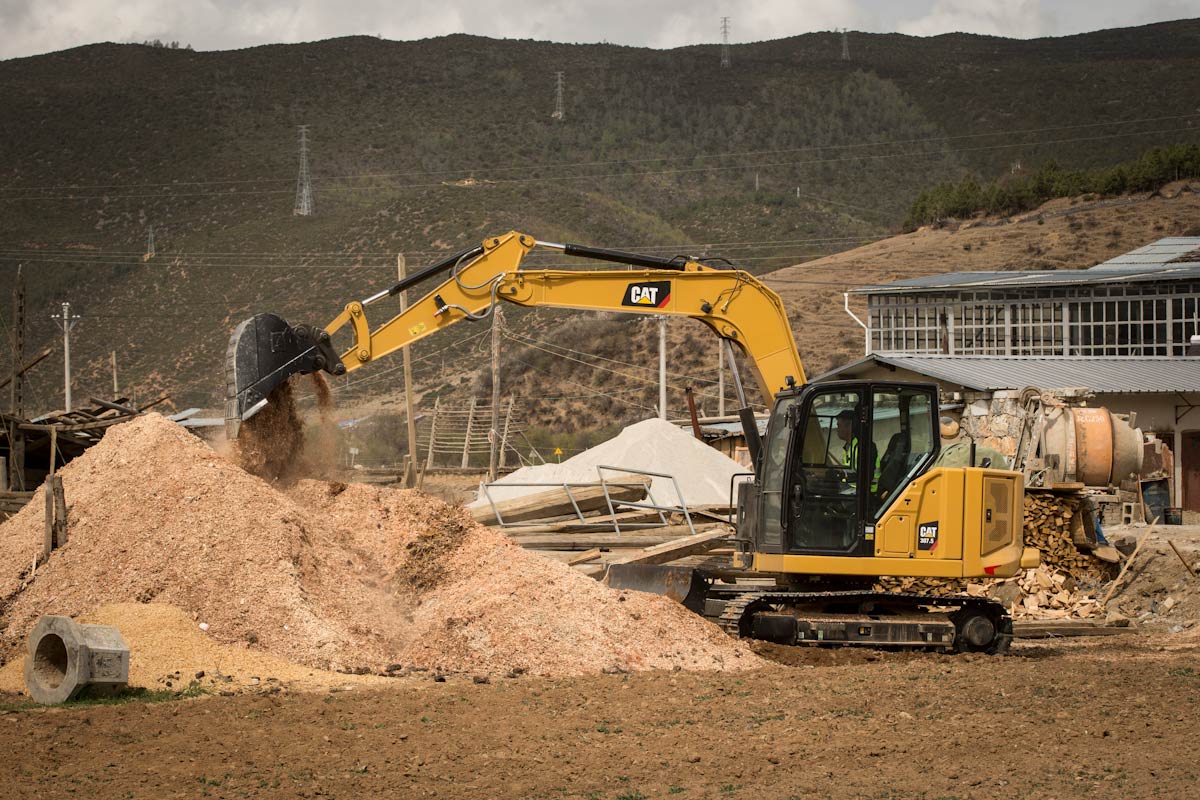

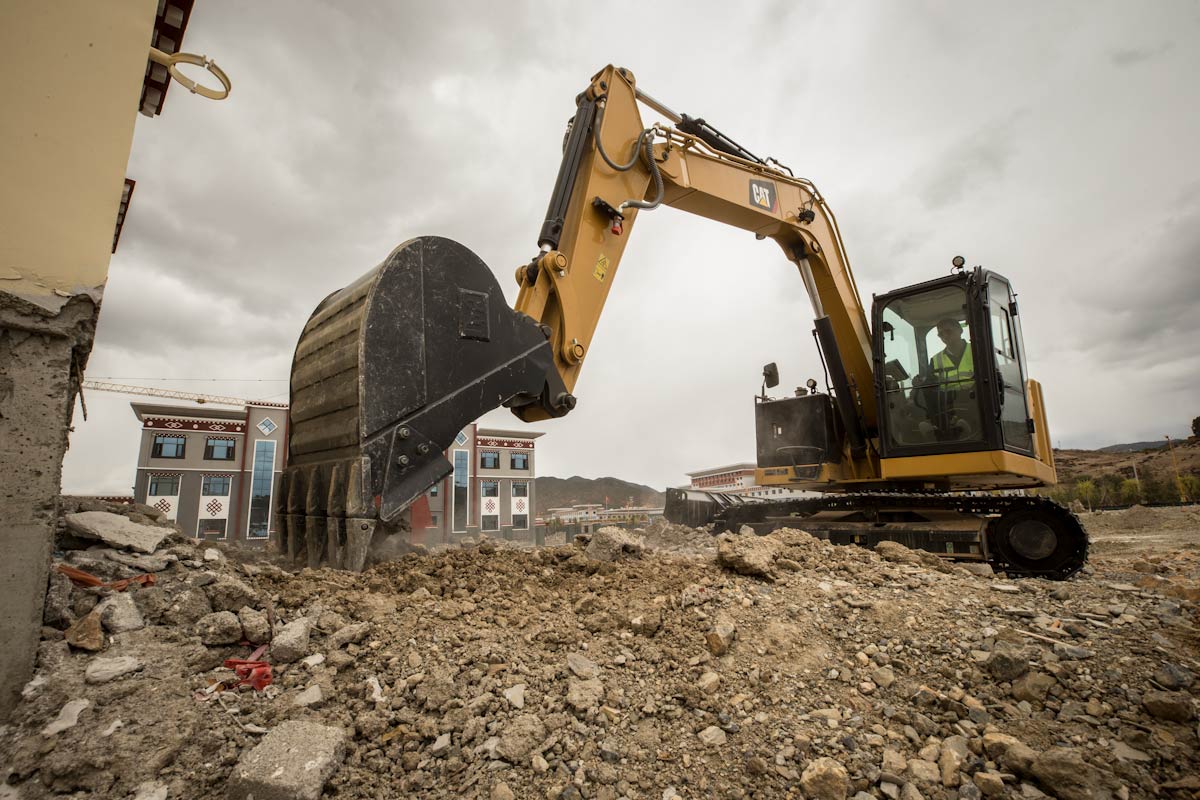

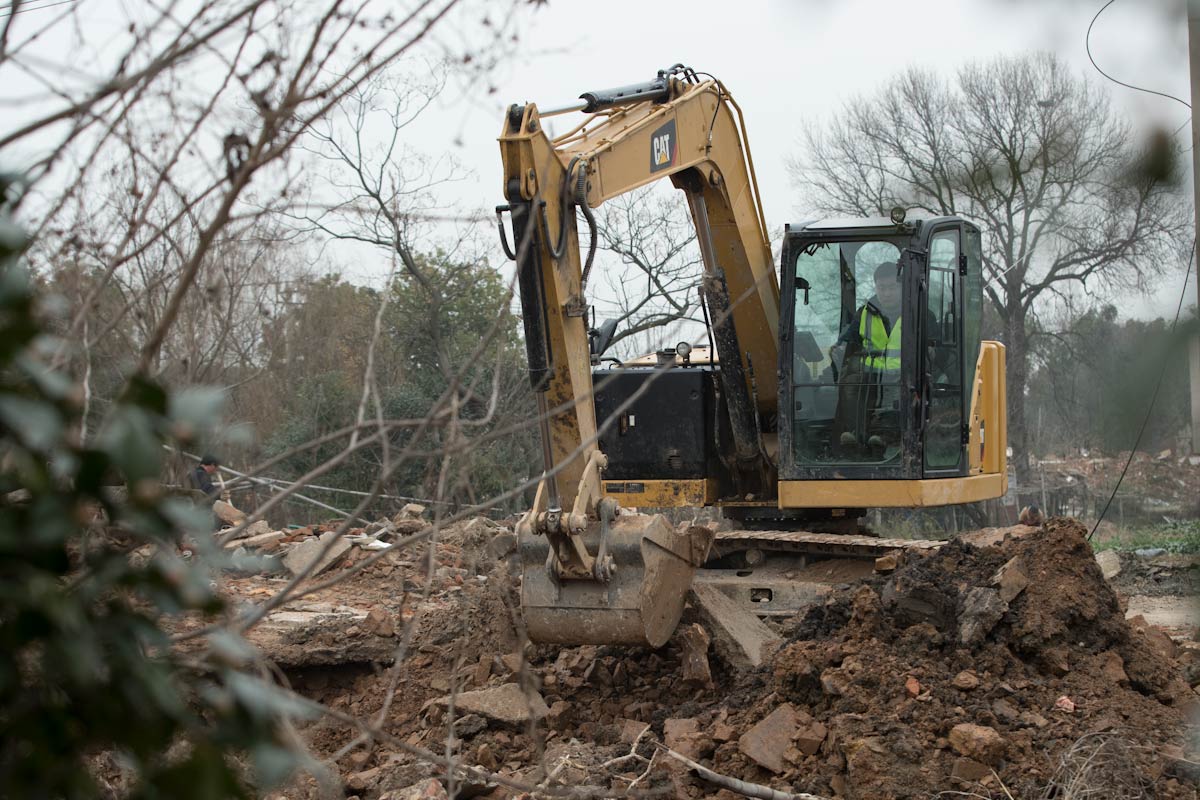

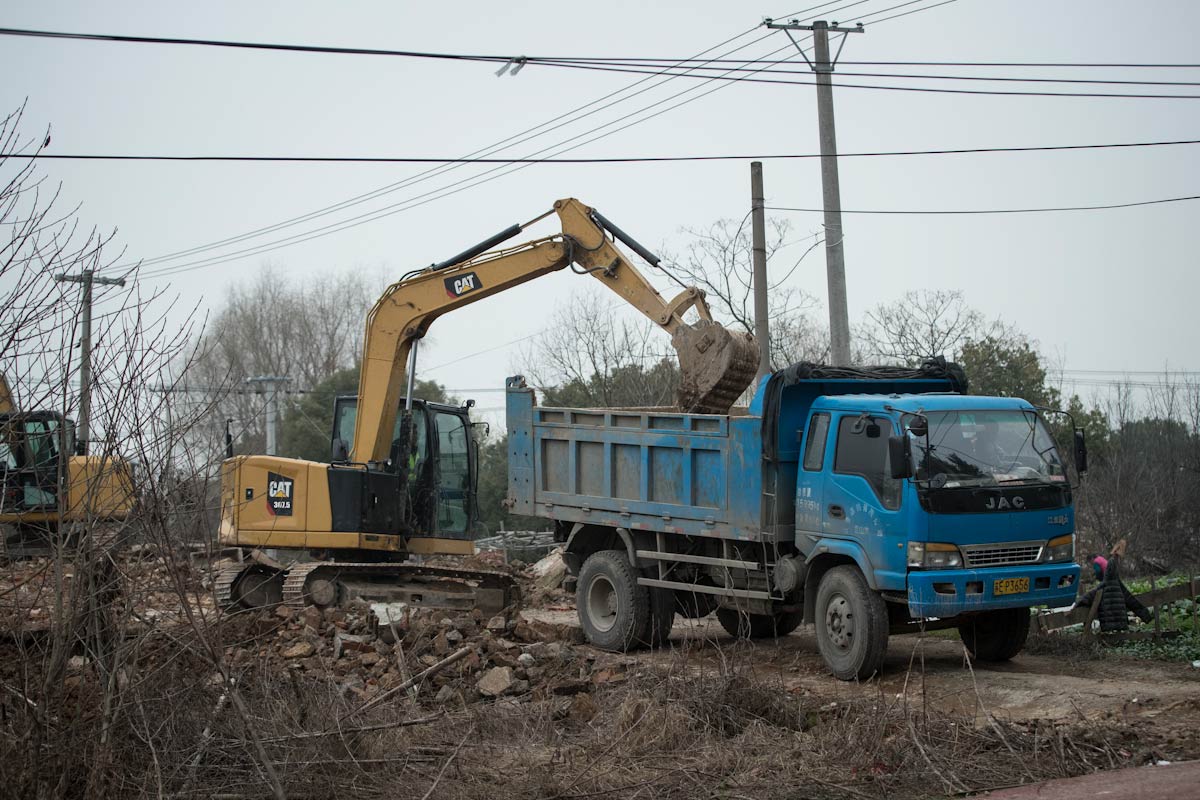

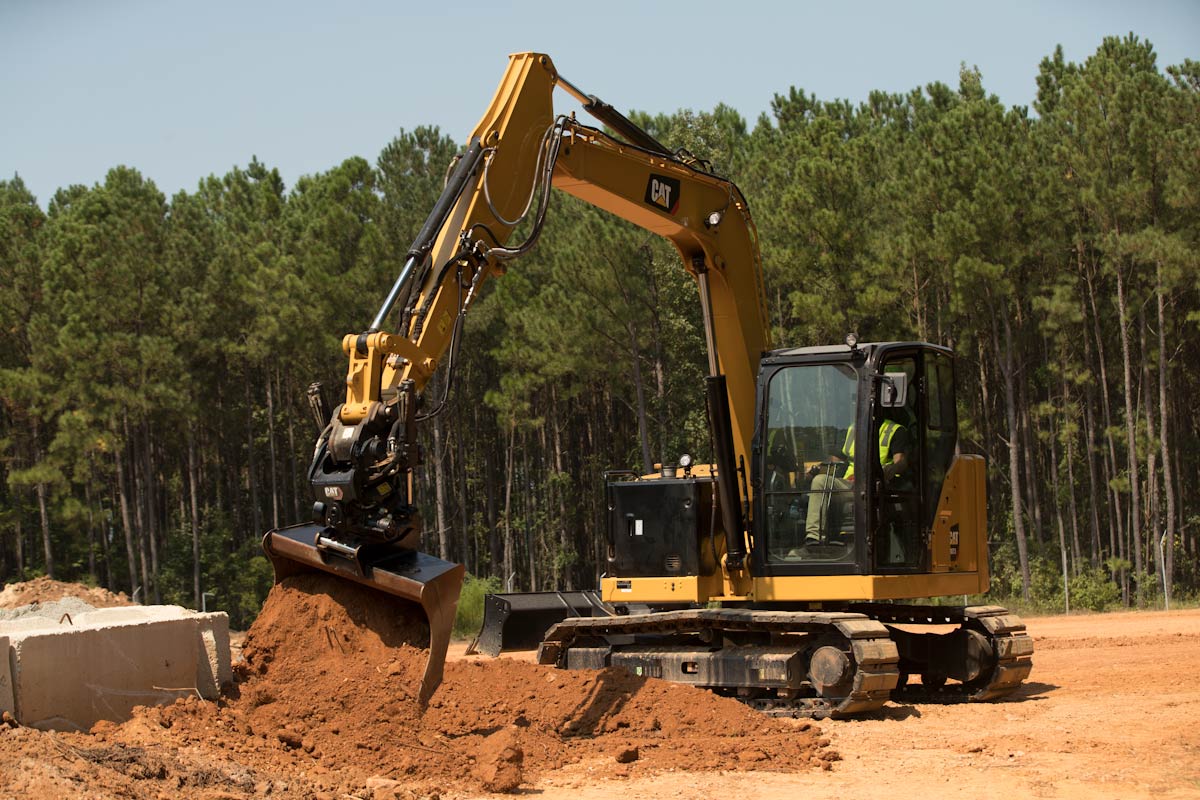

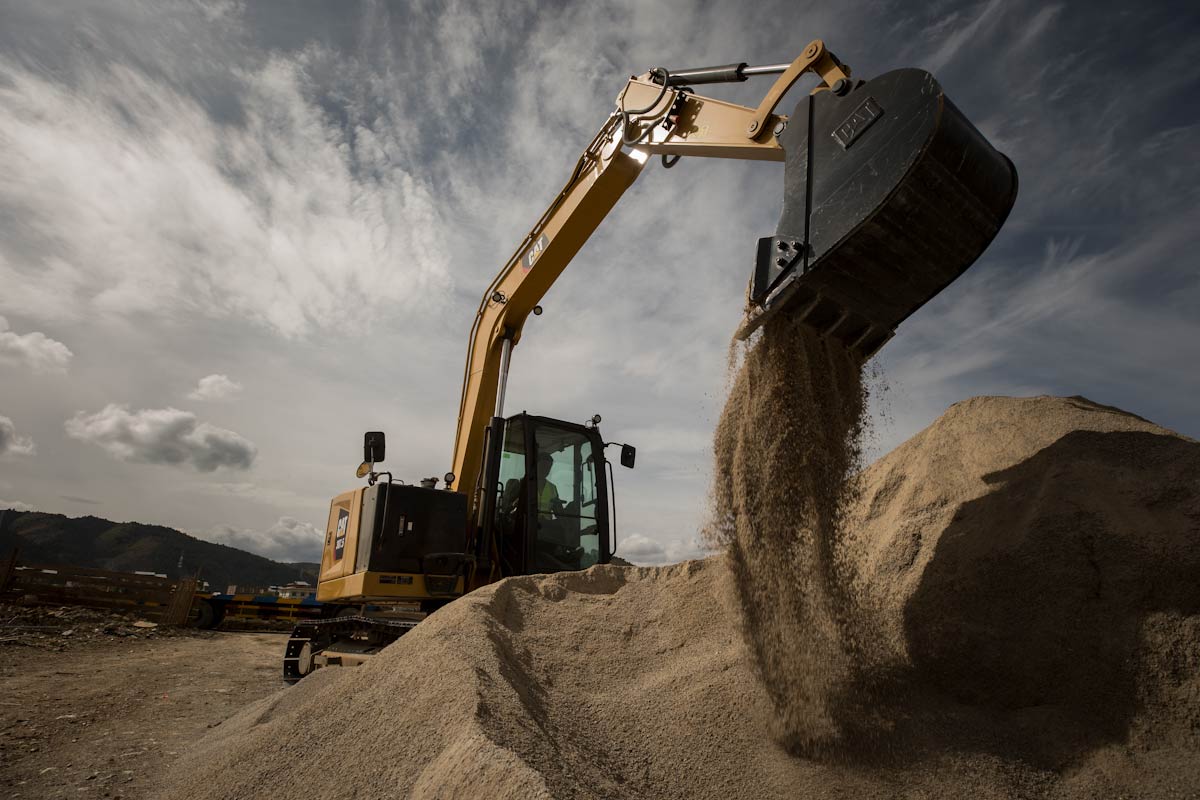

CAT 307.5

• Модель двигателя
  Cat C2.4 Turbo
• Полезная мощность
  46,8 л. с.
• Рабочий объем
  2,43 л
• Ход поршня
  102 мм
• Полная мощность согласно SAE J1995
  48,9 л. с.
• Номинальная полезная мощность, 2400 об/мин, китайский стандарт для внедорожного оборудования Stage III, Бразилия, MAR-1, эквивалент стандарта Stage IIIA ЕС— ISO 9249/EEC 80/1269
  46,8 л. с.
• Диаметр цилиндров
  87 мм

• Эксплуатационная масса
  8 233 кг
• Максимальная эксплуатационная масса с кабиной**
  8 233 кг
• Примечание (1)
  *В минимальной массе учитываются стальные гусеницы, вес оператора, полный топливный бак, стандартная рукоять, отвал и не учитываются противовес и ковш.
• Примечание (2)
  **В максимальной массе учитываются стальные гусеницы с резиновыми накладками, противовес, вес оператора, полный топливный бак, удлиненная рукоять, отвал и не учитывается ковш.
• Минимальная эксплуатационная масса с кабиной*
  7 532 кг

• Высота
  431 мм
• Ширина
  2 280 мм

• Усилие копания — рукоять, стандартная
  37,8 кН
• Вспомогательный контур, первичный — давление
  285 бар
• Рабочее давление, поворот
  250 бар
• Рабочее давление, оборудование
  285 бар
• Усилие копания — рукоять, удлиненная
  33,7 кН
• Производительность насоса при 2400 об/мин
  167 л/мин
• Вспомогательный контур, первичный — расход
  131 л/мин
• Рабочее давление, ход
  285 бар
• Вспомогательный контур, вторичный — расход
  33 л/мин
• Усилие копания, ковш
  54,6 кН
• Тип
  Гидросистема с регулированием по нагрузке и поршневым насосом с переменной производительностью
• Вспомогательный контур, вторичный — давление
  285 бар

• Максимальная высота разгрузки
  5 710 мм
• Клиренс поворотного подшипника
  756 мм
• Габаритная длина ходовой части
  2 760 мм
• Вылет стрелы
  2 250 мм
• Максимальный вылет
  6 805 мм
• Вылет задней части платформы при повороте с противовесом
  1 995 мм
• Ширина гусеничной ленты/башмака
  450 мм
• Габаритная высота по крыше кабины
  2 534 мм
• Транспортная высота
  2 656 мм
• Глубина копания
  4 649 мм
• Максимальный вылет на уровне земли
  6 671 мм
• Габаритная ширина гусеничной ленты
  2 200 мм
• Длина рукояти
  2 208 мм
• Максимальная высота копания
  7 758 мм
• Максимальная глубина копания отвала
  414 мм
• Дорожный просвет
  370 мм
• Габаритная транспортная длина
  6 257 мм
• Width over Upper House
  2 250 мм
• Глубина вертикальной стенки выемки
  4 120 мм
• Максимальная высота отвала
  363 мм
• Вылет задней части платформы при повороте без противовеса
  1 800 мм

• Максимальное тяговое усилие, высокая скорость
  26,1 кН
• Преодолеваемый уклон, максимальный
  30 °
• Давление на грунт, минимальная масса
  32,7 кПа
• Давление на грунт, максимальная масса
  35,7 кПа
• Максимальное тяговое усилие, низкая скорость
  62,4 кН
• Скорость хода, низкая
  3,1 км/ч
• Скорость хода, высокая
  5 км/ч

• Длинная рукоять
  82 кг
• Противовес
  250 кг
• Стальные гусеницы с накладками
  285 кг

• Вылет стрелы
  1 681 мм
• Габаритная ширина гусеничной ленты
  2 200 мм
• Глубина копания
  4 107 мм
• Дорожный просвет
  370 мм
• Габаритная высота по крыше кабины
  2 534 мм
• Вылет задней части платформы при повороте без противовеса
  1 800 мм
• Максимальная глубина копания отвала
  414 мм
• Width over Upper House
  2 250 мм
• Ширина гусеничной ленты/башмака
  450 мм
• Максимальная высота копания
  7 341 мм
• Вылет задней части платформы при повороте с противовесом
  1 995 мм
• Клиренс поворотного подшипника
  756 мм
• Максимальный вылет
  6 297 мм
• Максимальный вылет на уровне земли
  6 152 мм
• Максимальная высота разгрузки
  5 293 мм
• Максимальная высота отвала
  363 мм
• Габаритная длина ходовой части
  2 760 мм
• Габаритная транспортная длина
  6 144 мм
• Длина рукояти
  1 665 мм
• Транспортная высота
  2 558 мм
• Глубина вертикальной стенки выемки
  3 604 мм

• Моторное масло
  9,5 л
• Гидробак
  53 л
• Гидросистема
  104 л
• Топливный бак
  145 л
• Система охлаждения
  10 л

• Средний уровень внешнего звукового давления (ISO 6395:2008)
  98 дБ(А)
• Звуковое давление на оператора (ISO 6396:2008)
  72 дБ(А)

• Скорость поворота платформы
  10 об/мин

• Верхнее ограждение
  ISO 10262:1998 (уровень II)
• Конструкция защиты при опрокидывании (ROPS)
  ISO 12117-2:2008
• Конструкция защиты при опрокидывании машины (TOPS)
  ISO 12117:1997

• Типоразмер
  Мини
• Масса
  9 - 14 т
• Назначение
  Общего применения
• Рабочий орган
  Обратная лопата
