АРХИВНАЯ МОДЕЛЬ

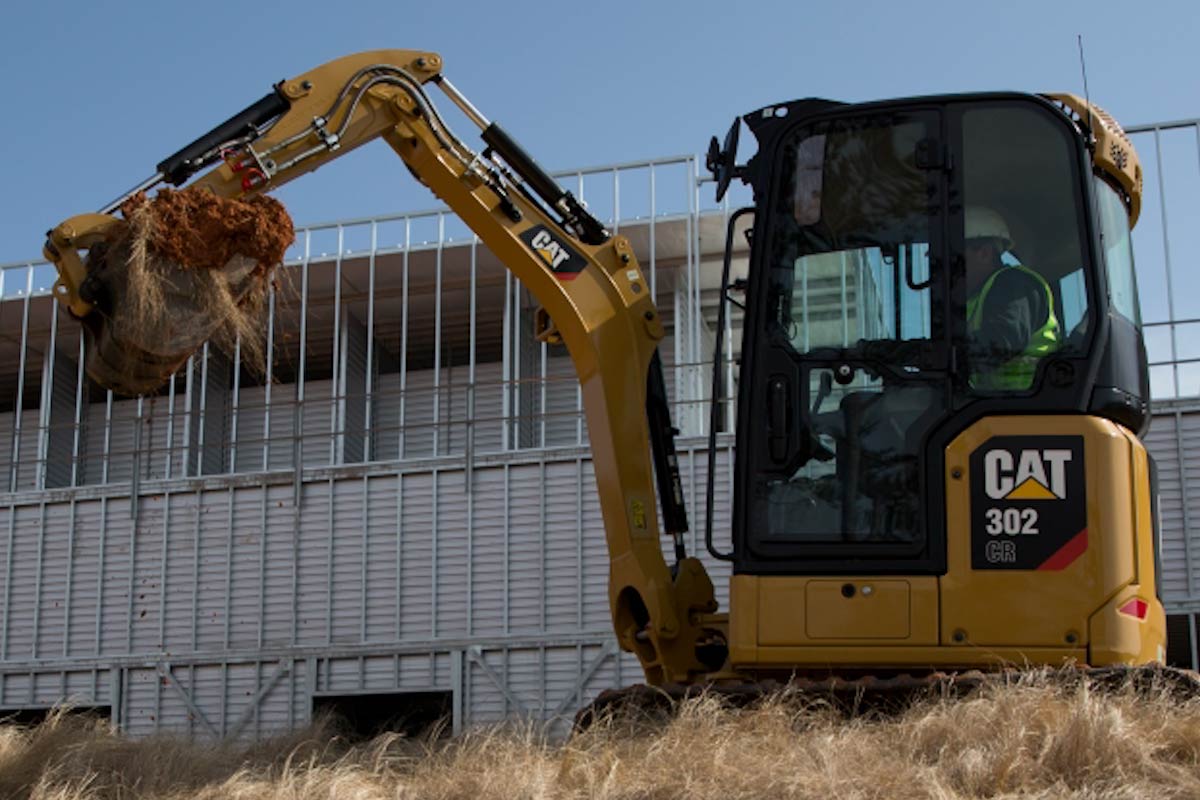

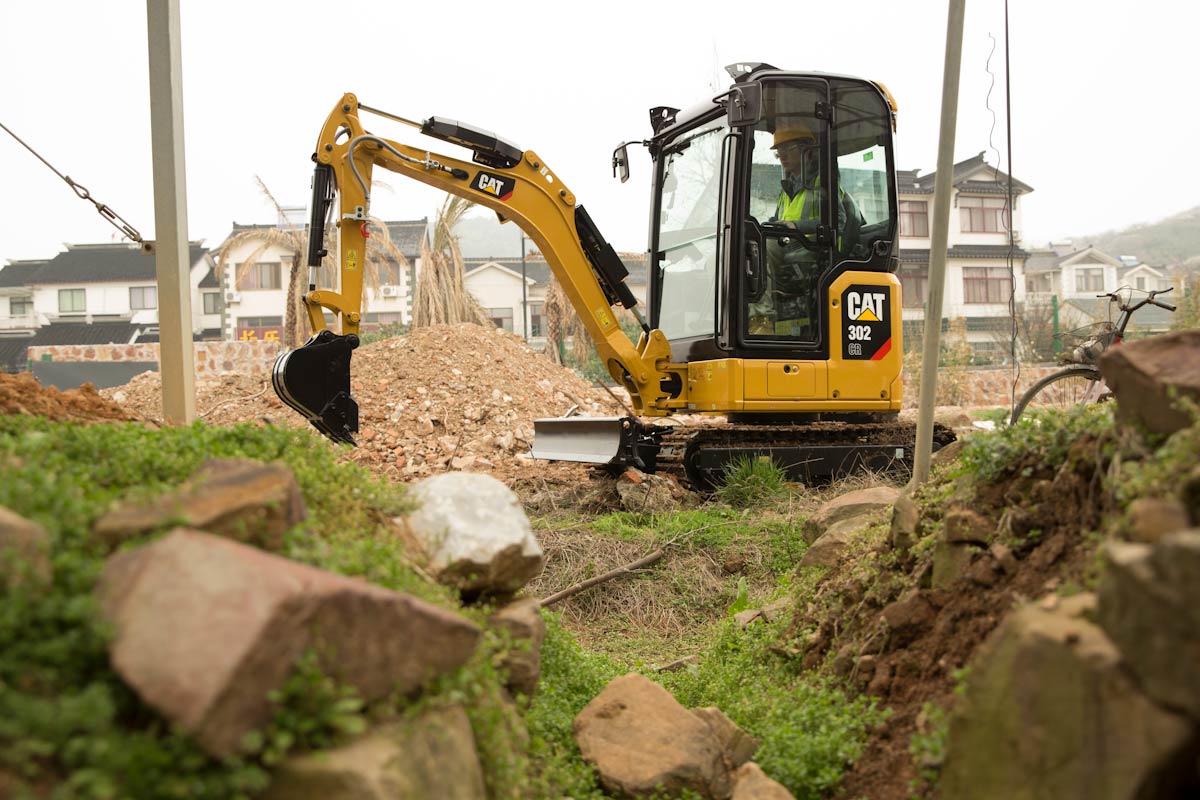

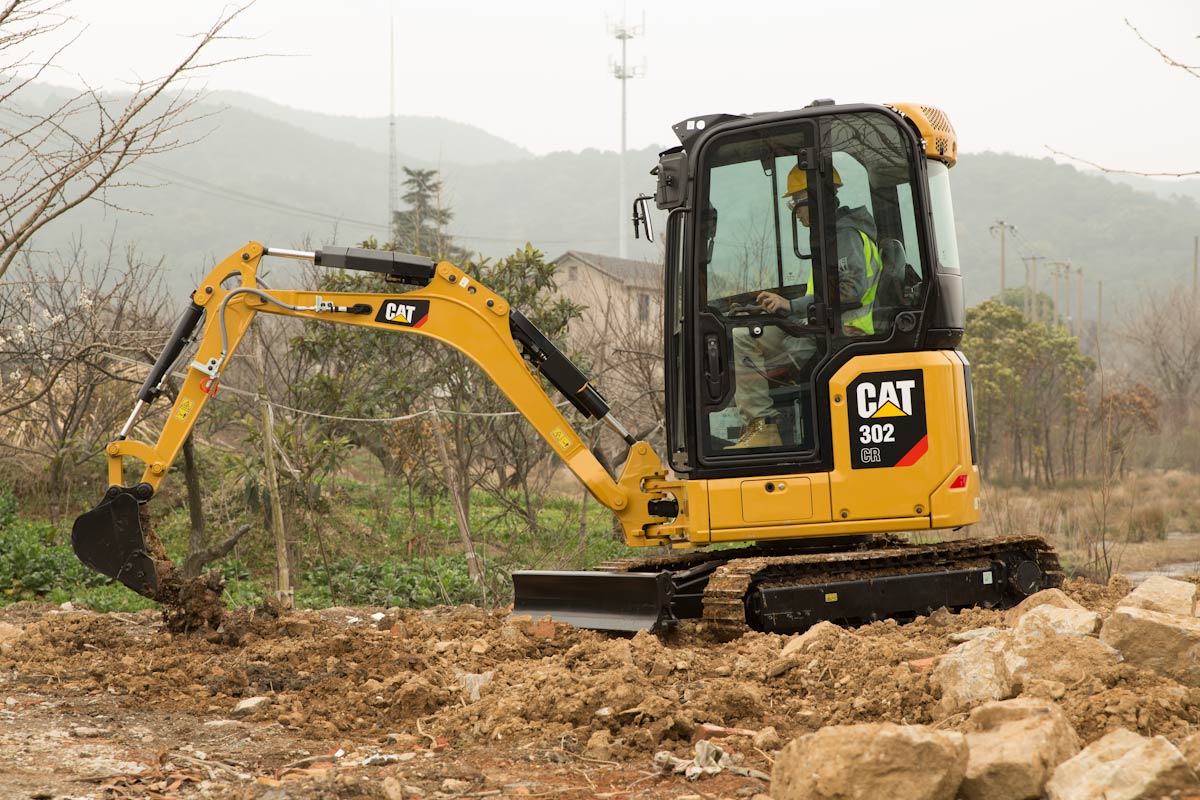

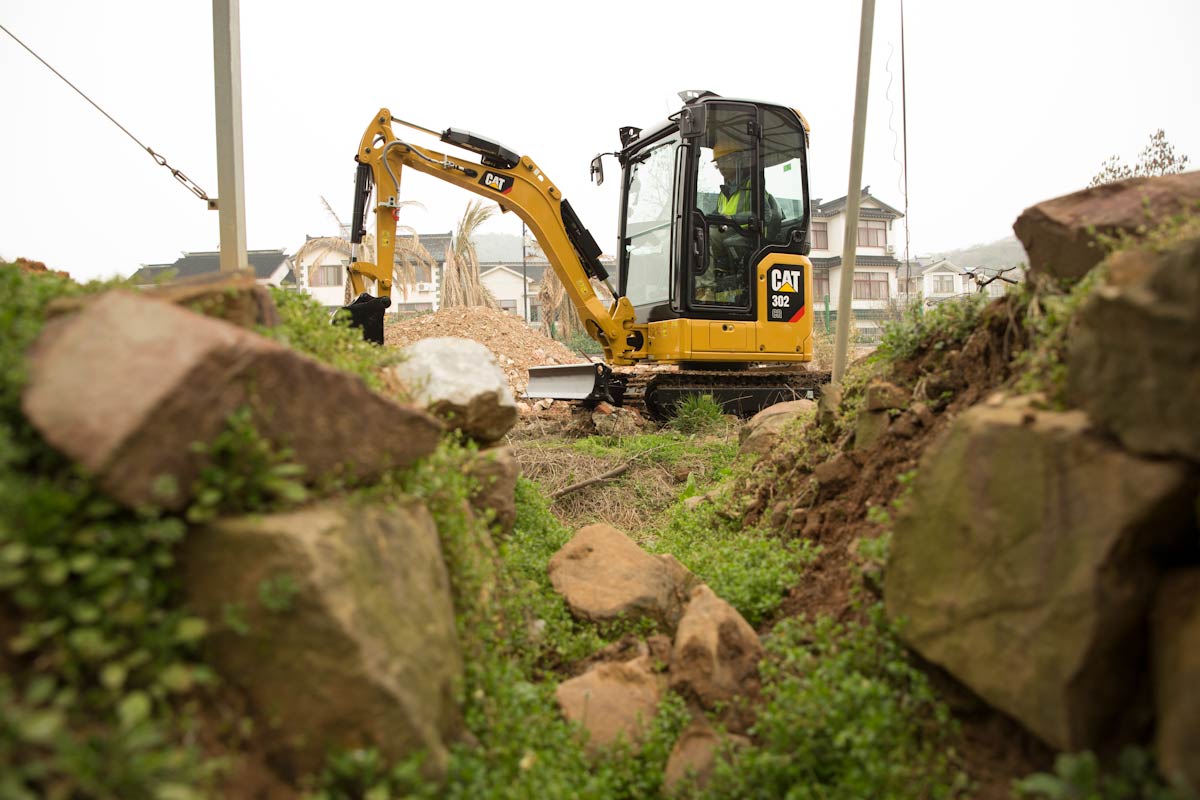

CAT 302 CR

• Полезная мощность
  19,2 л. с.
• Модель двигателя
  C1.1
• Номинальная полезная мощность 2,400 об/мин по стандарту ISO 9249/EEC 80/1269
  19,2 л. с.
• Диаметр цилиндров
  77 мм
• Ход поршня
  81 мм
• Рабочий объем
  1,1 л
• Полная мощность — ISO 14396
  21,6 л. с.

• Эксплуатационная масса
  2 200 кг
• Максимальная эксплуатационная масса с кабиной
  2 200 кг
• Минимальная эксплуатационная масса с навесом*
  1 945 кг
• Примечание (2)
  **Максимальная масса рассчитывается на основе массы стальных гусеничных лент, навеса, оператора, расширяемой ходовой части и полного топливного бака.
• Максимальная эксплуатационная масса с навесом**
  2 100 кг
• Минимальная эксплуатационная масса с кабиной
  2 045 кг
• Примечание (1)
  *Минимальная масса рассчитывается на основе массы резиновых гусеничных лент, навеса, оператора, нерегулируемой ходовой части и полного топливного бака.

• Глубина копания
  2 570 мм
• Ширина гусеничной ленты/башмака
  250 мм
• Вылет задней части платформы
  750 мм
• Максимальная высота разгрузки
  2 640 мм
• Глубина вертикальной стенки выемки
  1 940 мм
• Вылет стрелы
  1 660 мм
• Габаритная транспортная высота
  2 300 мм
• Максимальная глубина копания отвала
  295 мм
• Длина рукояти
  1 160 мм
• Высота стрелы в транспортном положении
  1 020 мм
• Максимальный вылет
  4 270 мм
• Клиренс поворотного подшипника
  442 мм
• Поворот стрелы — вправо
  50 °
• Ширина гусеничной ленты — увеличенная
  1 400 мм
• Поворот стрелы — влево
  65 °
• Максимальная высота копания
  3 620 мм
• Габаритная длина ходовой части
  1 850 мм
• Максимальная высота отвала
  285 мм
• Максимальный вылет на уровне земли
  4 210 мм
• Габаритная длина в транспортном положении*
  3 880 мм
• Примечание
  *Габаритная транспортная длина зависит от положения отвала в процессе транспортировки.
• Ширина гусеничной ленты — втянутое положение
  1 090 мм
• Ходовая часть с минимальным дорожным просветом
  150 мм

• Высота
  225 мм
• Ширина по кромкам гусениц*
  1 090 мм
• Примечание
  *Выдвинутое положение — 1 300 мм

• Глубина копания
  2 370 мм
• Максимальная высота копания
  3 550 мм
• Ширина гусеничной ленты/башмака
  250 мм
• Вылет задней части платформы
  750 мм
• Высота стрелы в транспортном положении
  1 070 мм
• Габаритная транспортная высота
  2 300 мм
• Габаритная длина в транспортном положении*
  3 900 мм
• Максимальная высота отвала
  285 мм
• Максимальный вылет
  4 110 мм
• Поворот стрелы — вправо
  50 °
• Габаритная длина ходовой части
  1 850 мм
• Максимальный вылет на уровне земли
  4 040 мм
• Клиренс поворотного подшипника
  442 мм
• Длина рукояти
  960 мм
• Поворот стрелы — влево
  65 °
• Вылет стрелы
  1 660 мм
• Максимальная глубина копания отвала
  295 мм
• Примечание
  *Габаритная транспортная длина зависит от положения отвала в процессе транспортировки.
• Глубина вертикальной стенки выемки
  1 850 мм
• Ширина гусеничной ленты — выдвинутое положение
  1 400 мм
• Ширина гусеничной ленты — втянутое положение
  1 090 мм
• Ходовая часть с минимальным дорожным просветом
  150 мм

• Стальные гусеничные ленты
  60 кг
• Длинная рукоять
  10 кг

• Верхнее ограждение
  ISO 10262: 1998 (Уровень II)
• Конструкция защиты при опрокидывании (ROPS)
  ISO 12117-2: 2008
• Конструкция защиты при опрокидывании машины (TOPS)
  ISO 12117: 1997

• Производительность насоса при 2400 об/мин
  66 л/мин
• Усилие копания — рукоять, стандартная
  11,3 кН
• Вспомогательный контур, первичный — расход
  33 л/мин
• Усилие копания, ковш
  19,6 кН
• Вспомогательный контур, вторичный — давление
  245 бар
• Рабочее давление, ход
  245 бар
• Рабочее давление, оборудование
  245 бар
• Рабочее давление, поворот
  147 бар
• Усилие копания — рукоять, удлиненная
  9,8 кН
• Тип
  Гидросистема с регулированием по нагрузке и поршневым насосом с переменной производительностью
• Вспомогательный контур, первичный — давление
  245 бар
• Вспомогательный контур, вторичный — расход
  14 л/мин

• Скорость поворота платформы
  9,8 об/мин

• Средний уровень внешнего звукового давления (ISO 6395:2008)
  93 дБ(А)
• Примечание
  Директива ЕС "2000/14/EC"
• Звуковое давление на оператора (ISO 6396:2008)
  73 дБ(А)

• Система охлаждения
  3,9 л
• Гидробак
  18 л
• Гидросистема
  26 л
• Моторное масло
  4,4 л
• Топливный бак
  26 л

• Скорость хода, высокая
  4,4 км/ч
• Скорость хода, низкая
  2,9 км/ч
• Максимальное тяговое усилие, низкая скорость
  20 кН
• Максимальное тяговое усилие, высокая скорость
  13,2 кН
• Преодолеваемый уклон, максимальный
  30 °
• Давление на грунт, максимальная масса
  26,8 кПа
• Давление на грунт, минимальная масса
  23,7 кПа

• Типоразмер
  Мини
• Масса
  2 - 4 т
• Назначение
  Общего применения
• Рабочий орган
  Обратная лопата
