АРХИВНАЯ МОДЕЛЬ

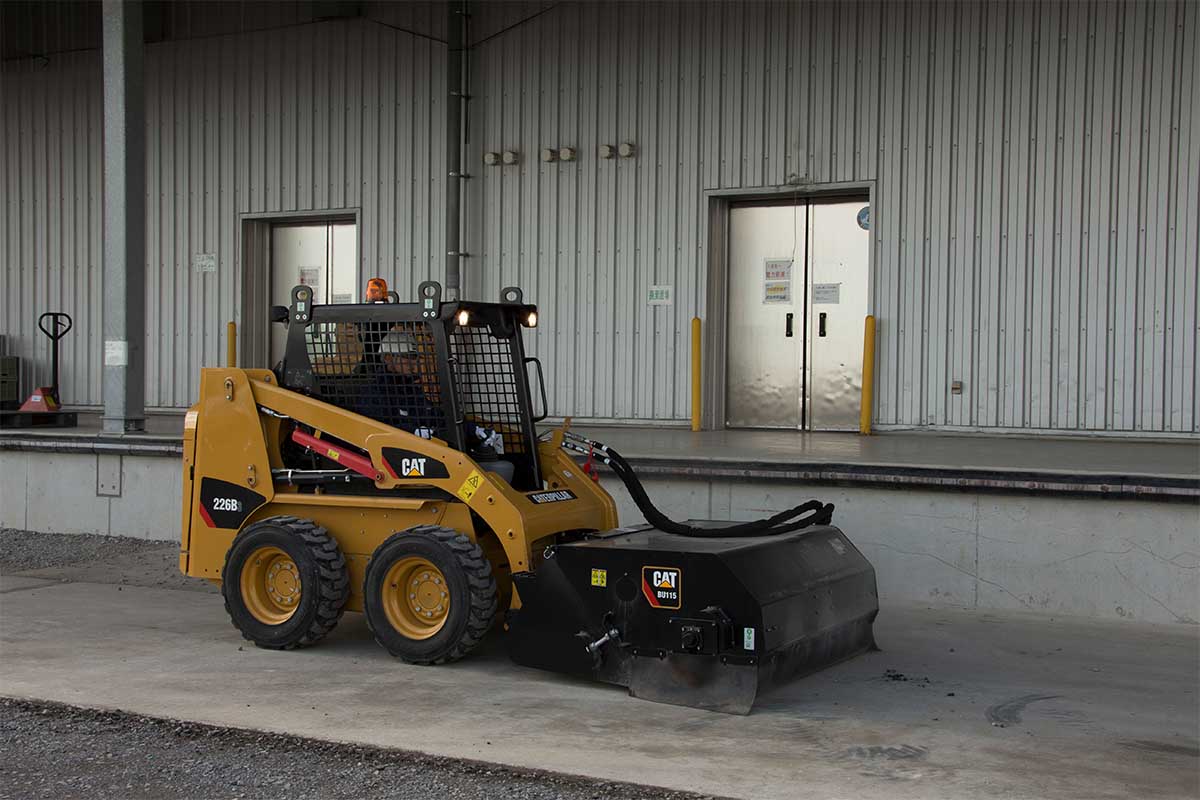

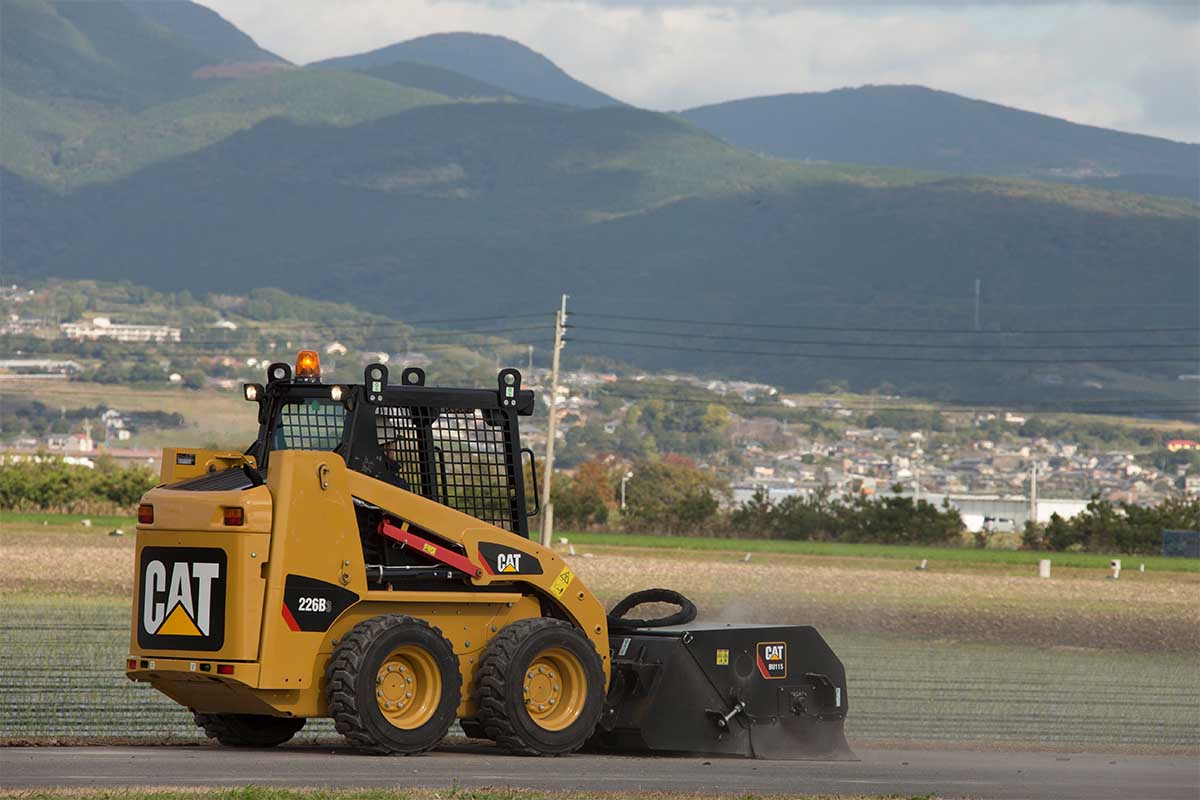

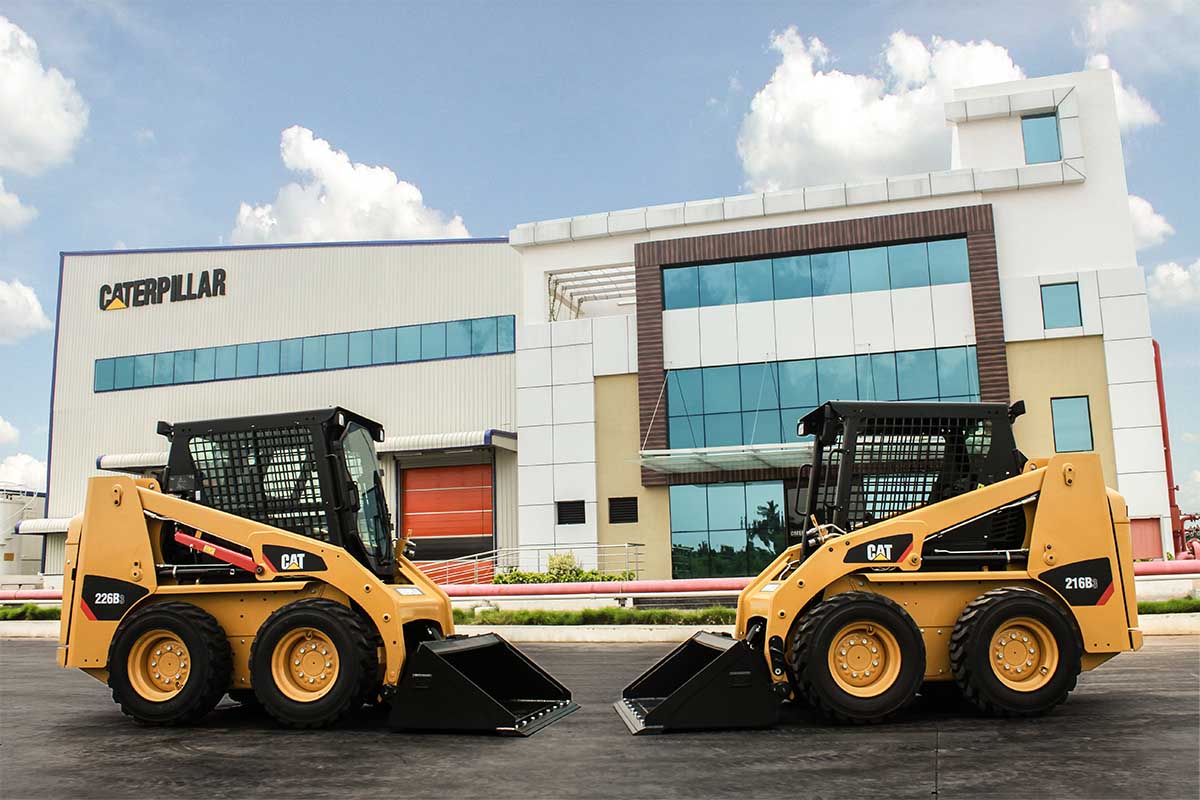

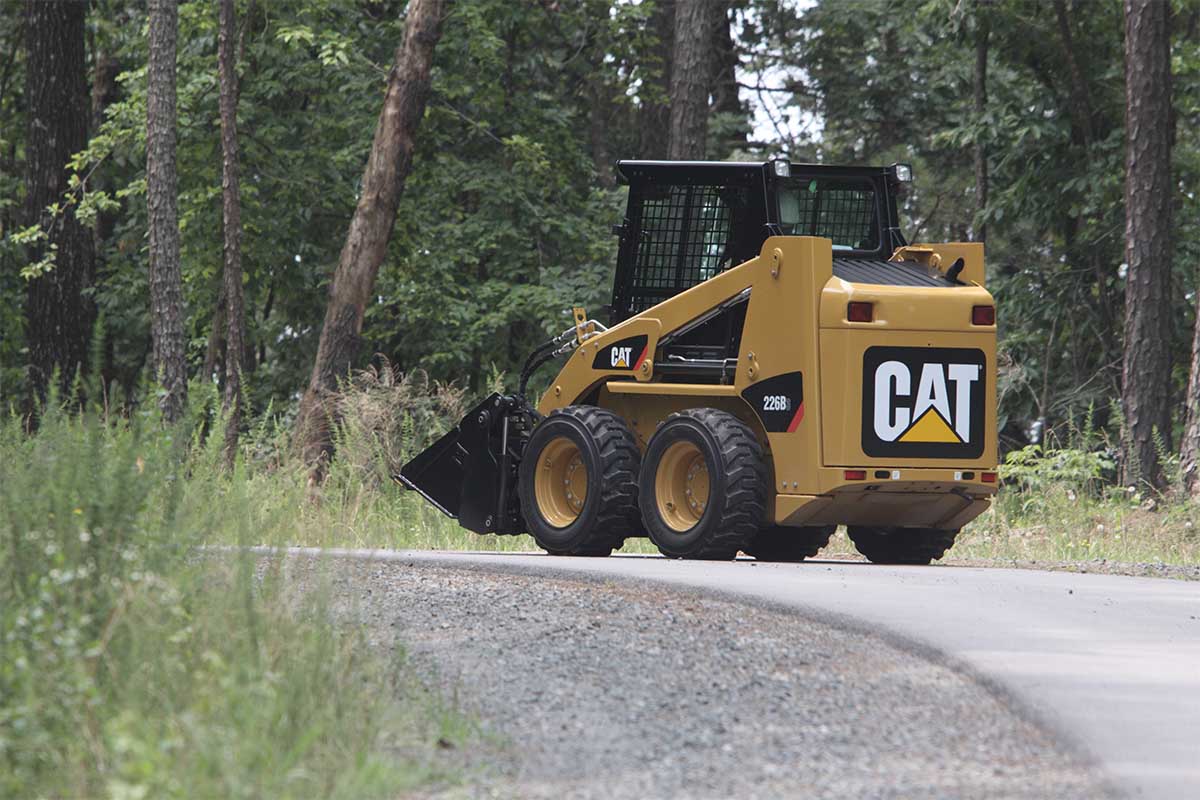

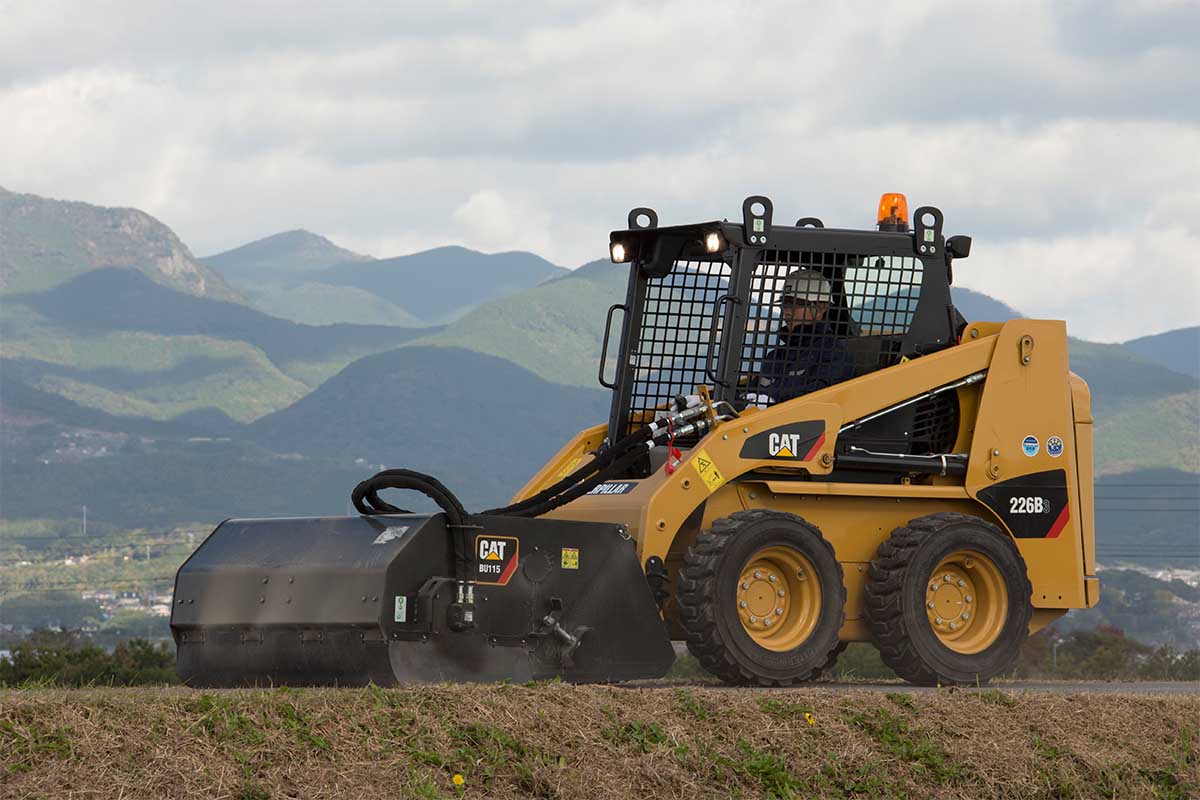

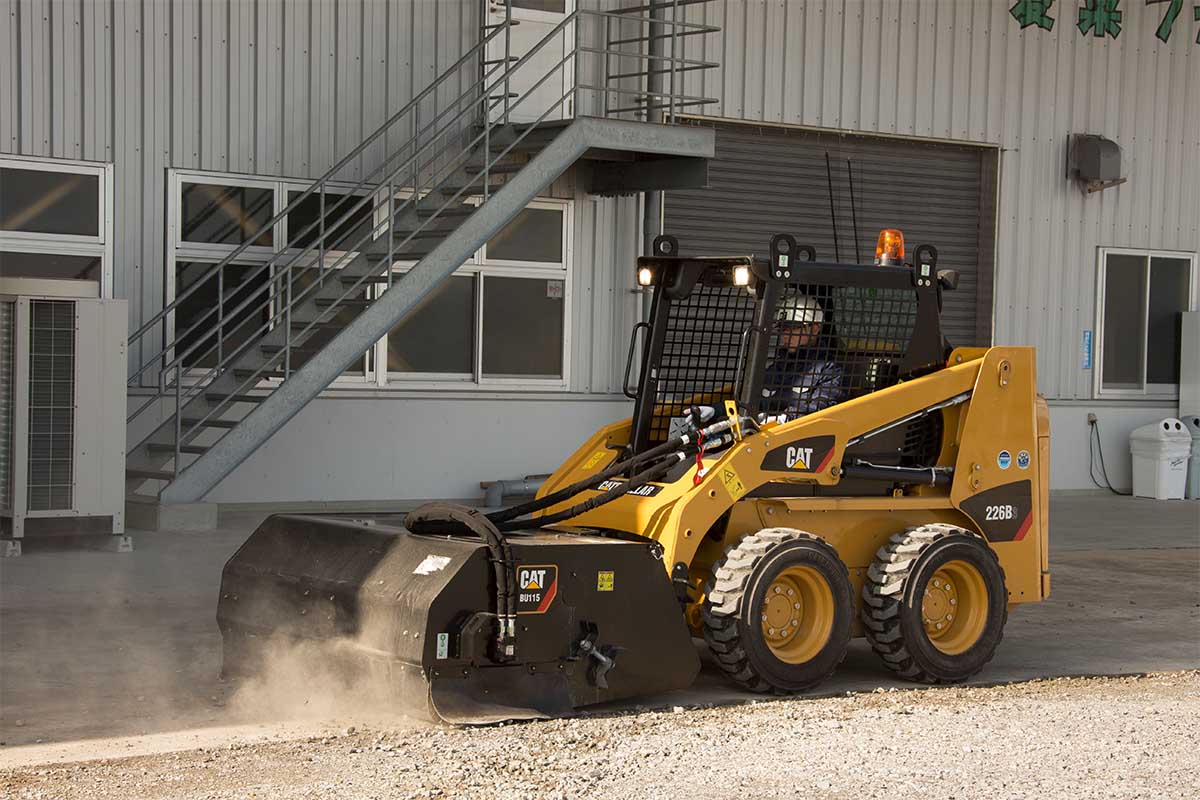

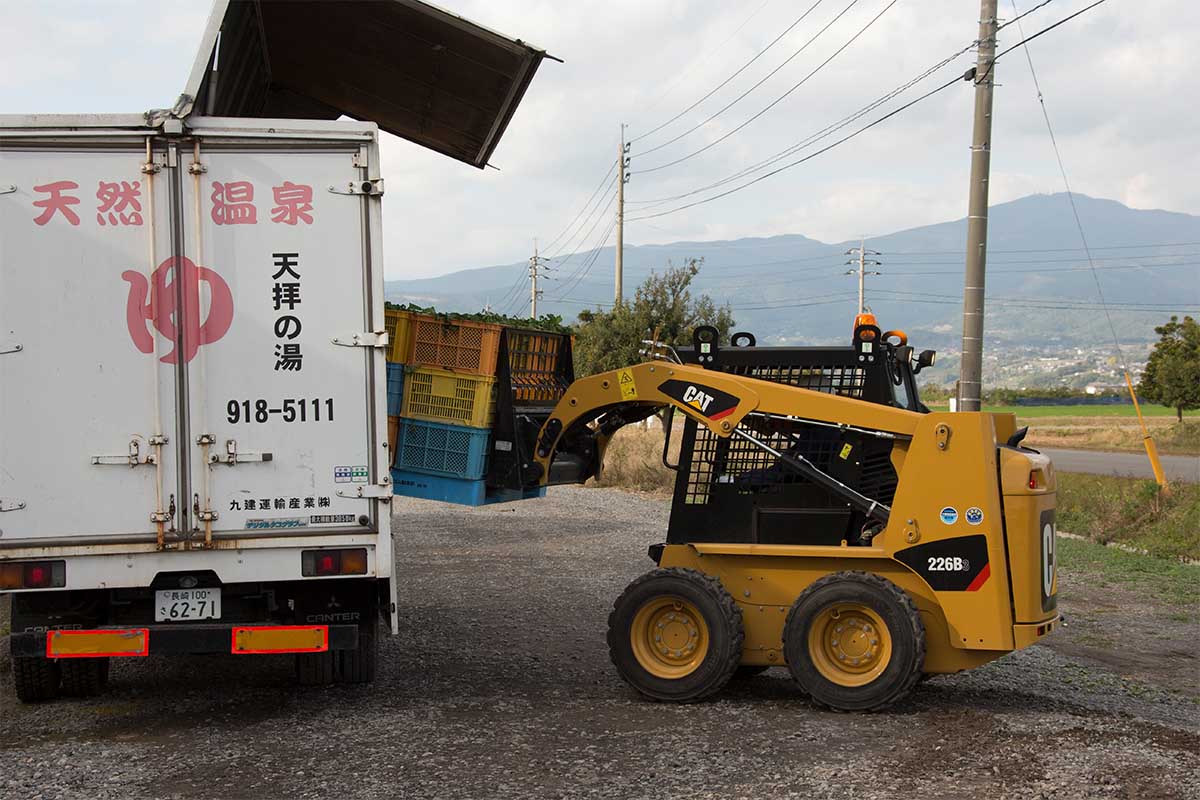

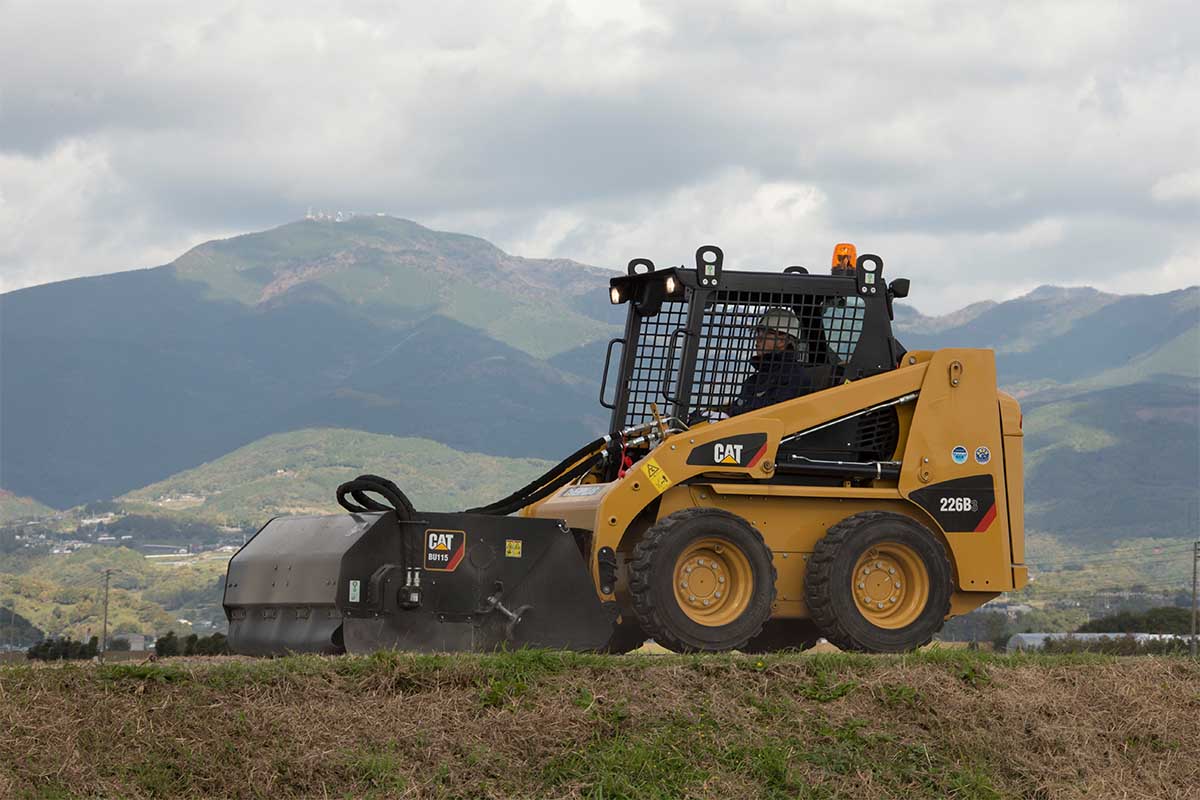

CAT 226B3

• Полная мощность
  61 л. с.
• Полная мощность согласно SAE J1995
  61 л. с.
• Полезная мощность – ISO 9249 EEC
  56 л. с.
• Полезная мощность по SAE 1349
  56 л. с.
• Рабочий объем
  2,2 л
• Ход поршня
  100 мм
• Диаметр цилиндров
  84 мм
• Модель двигателя
  Cat® C2.2 T
• Полезная мощность на маховике
  56 л. с.
• Полезная мощность – SAE 1349/ISO 9249
  56 л. с.

• Эксплуатационная масса
  2 641 кг
• Примечание
  Эксплуатационная масса, эксплуатационные характеристики и размеры с учетом массы оператора 75 кг (165 фунтов), всех рабочих жидкостей, одного диапазона скорости, открытой конструкции защиты при опрокидывании OROPS, землеройного ковша, шин, без дополнительных противовесов и механического устройства для быстрой смены навесного оборудования (если не указано иное).

• Номинальная рабочая грузоподъемность
  680 кг
• Номинальная рабочая грузоподъемность с противовесом, поставляемым по заказу
  726 кг
• Опрокидывающая нагрузка
  1 360 кг
• Вырывное усилие гидроцилиндра наклона
  1 852 кг
• Примечание
  Эксплуатационная масса, эксплуатационные характеристики и размеры с учетом массы оператора 75 кг (165 фунтов), всех рабочих жидкостей, одного диапазона скорости, открытой конструкции защиты при опрокидывании OROPS, землеройного ковша, шин, без дополнительных противовесов и механического устройства для быстрой смены навесного оборудования (если не указано иное).

• Максимальное давление в гидравлической системе погрузчика
  23000 кПа кПа
• Максимальный расход гидравлического масла в контуре погрузчика
  104 л/мин
• Гидравлическая мощность (1)
  31,1 л. с.
• Гидравлическая мощность (2)
  50,6 л. с.
• Расход гидравлического масла (1)
  Стандартная
• Давление в гидросистеме погрузчика
  23 000 кПа
• Расход в контуре погрузчика (1)
  61 л/мин
• Гидравлическая мощность (расчетная)
  50,6 л. с.
• Расход гидравлического масла (2)
  С повышенным расходом
• Расход в контуре погрузчика (2)
  104 л/мин
• Повышенный расход гидравлического масла для (расчетного) гидравлического усилия
  50,6 л. с.
• Расход гидравлического масла — повышенный — расход гидравлического масла в контуре погрузчика
  104 л/мин
• Расход гидравлического масла — повышенный — давление в гидравлической системе погрузчика
  23 000 кПа
• Стандартный расход гидравлического масла в контуре погрузчика
  61 л/мин
• Стандартный расход гидравлического масла для создания давления в контуре погрузчика
  23 000 кПа
• Стандартный расход гидравлического масла для (расчетного) гидравлического усилия
  31,1 л. с.

• Защита при опрокидывании (ROPS)
  ISO 3471:2008
• Защита оператора от падающих предметов (FOPS)
  ISO 3449:2005 уровень I
• FOPS уровень II
  SAE J231 ЯНВАРЬ81, ISO 3449:1992 уровень II

• Скорость переднего хода
  12,7 км/ч
• Скорость заднего хода
  12,7 км/ч
• Скорость хода – вперед или назад
  12,7 км/ч

• Картер цепи, с каждой стороны
  6 л
• Система охлаждения
  10 л
• Картер двигателя
  10 л
• Топливный бак
  58 л
• Гидросистема
  55 л
• Гидробак
  35 л

• Колесная база
  986 мм
• Длина с ковшом на земле
  3 233 мм
• Длина без ковша
  2 519 мм
• Высота — до верха кабины
  1 950 мм
• Ширина по внешней стороне шин
  1 525 мм
• Максимальная габаритная высота
  3 709 мм
• Высота пальца ковша при максимальном подъеме
  2 854 мм
• Высота пальца ковша в транспортном положении
  200 мм
• Вылет при максимальном подъеме/разгрузке
  505 мм
• Просвет при максимальном подъеме/разгрузке
  2 169 мм
• Дорожный просвет
  195 мм
• Угол съезда
  26°
• Расстояние от края бампера до задней оси
  967 мм
• Максимальный угол разгрузки
  40°
• Радиус поворота от центра до заднего края машины
  1 502 мм
• Радиус поворота от центра до устройства смены навесного оборудования
  1 195 мм
• Радиус поворота от центра до края ковша
  1 944 мм
• Максимальный вылет при расположенных параллельно рычагах
  1 291 мм
• Угол поворота ковша назад при максимальной высоте
  81°
• Максимальный вылет при расположенных параллельно земле рычагах
  1 291 мм
• Примечание
  Эксплуатационная масса, эксплуатационные характеристики и размеры с учетом массы оператора 75 кг (165 фунтов), всех рабочих жидкостей, одного диапазона скорости, открытой конструкции защиты при опрокидывании OROPS, землеройного ковша, шин, без дополнительных противовесов и механического устройства для быстрой смены навесного оборудования (если не указано иное).

• Подъем стрелы
  Радиальный
• Грузоподъемность
  <800 кг
