Автогрейдеры
АРХИВНАЯ МОДЕЛЬ

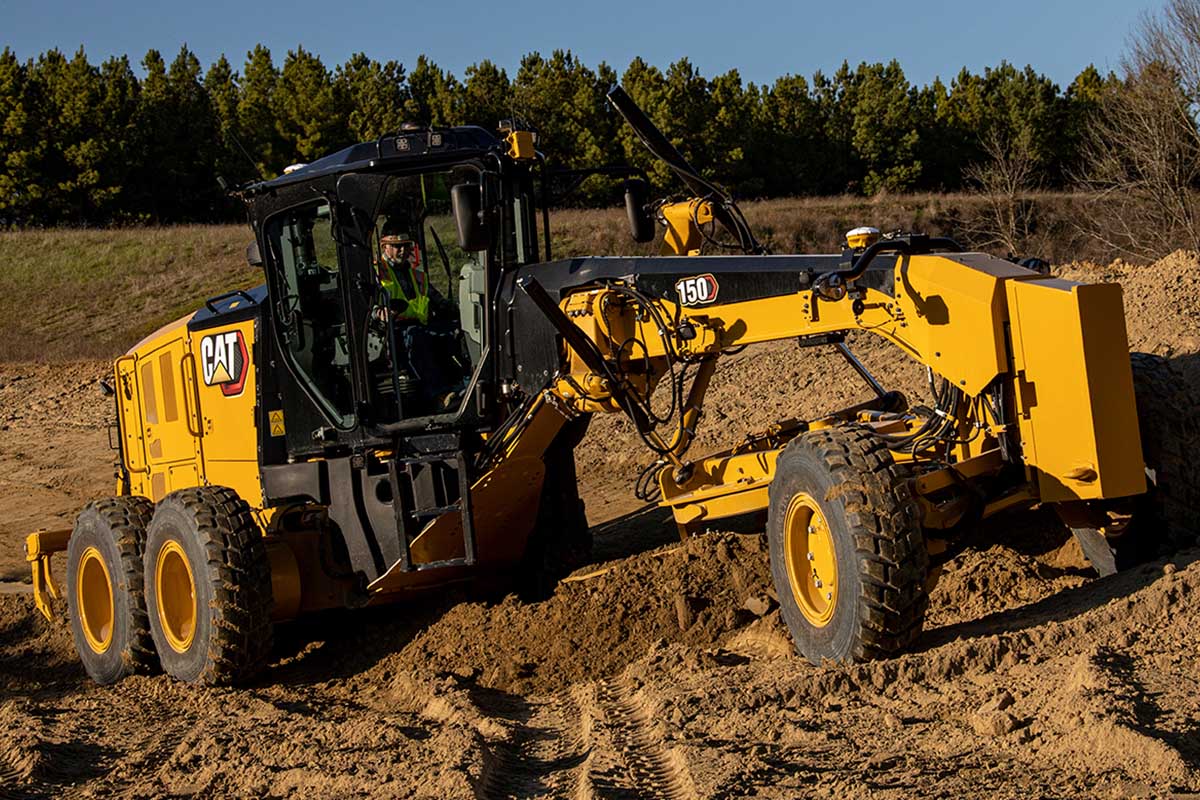

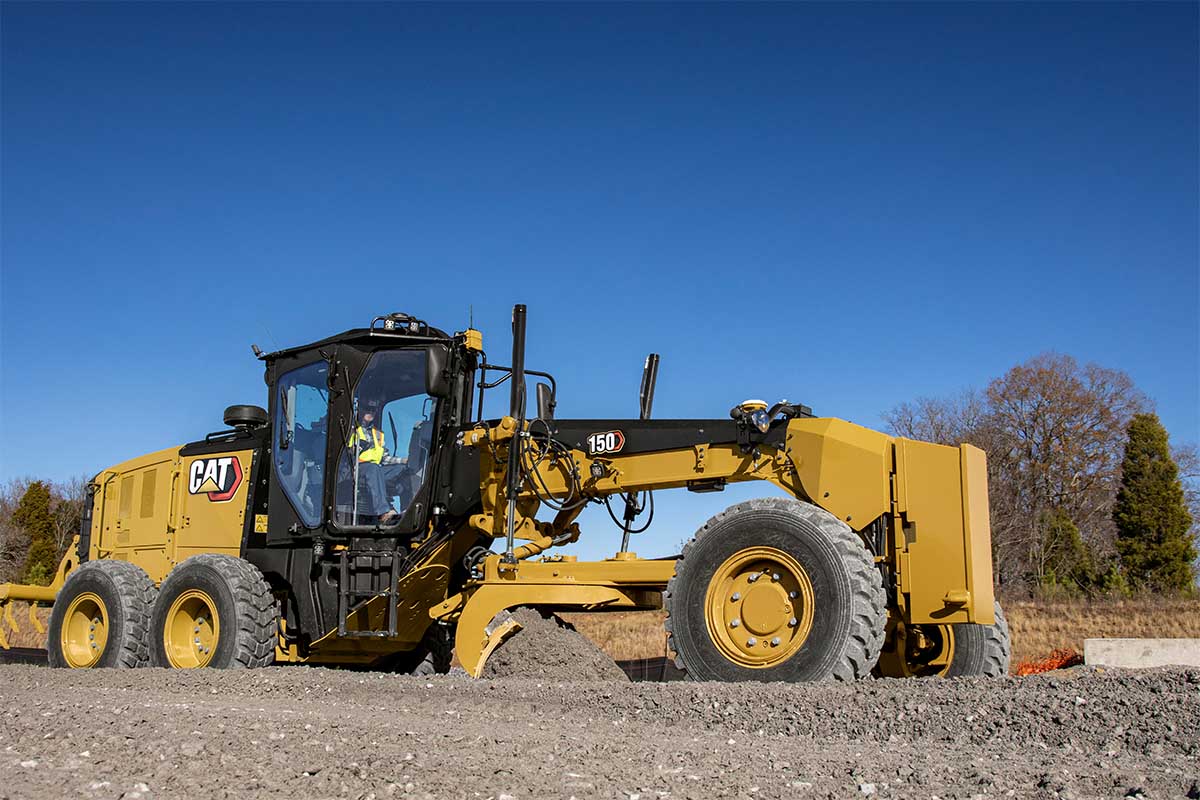

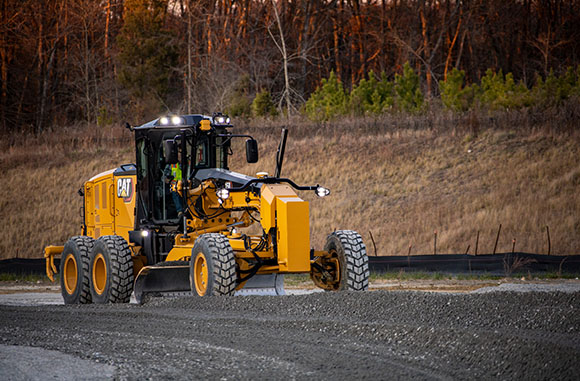

CAT 150 AWD
В настоящее время эта модель не доступна для продажи.
Вы можете ознакомиться с актуальными моделями в каталоге
Перейти в новую модель
Вы можете ознакомиться с актуальными моделями в каталоге
- Эксплуатационная масса 20 200 кг
- Мощность двигателя полная 272 л.с.
- Ширина отвала 4 267 мм
- Тяговое усилие на кромке отвала 18 180 кг
ПРЕИМУЩЕСТВА И ОСОБЕННОСТИ CAT 150-awd
Надежность и долговечность Cat 150 AWD
20-тонный автогрейдер Cat® 150 AWD с выдающимися техническими характеристиками гарантирует потребителю эффективное и долгое применение техники. В базовой комплектации имеет:
- надёжный, проверенный временем двигатель С9 мощностью 272 л.с.,
- надёжные сварные стальные элементы конструкции рамы,
- защиту радиатора, защиту днища и трансмиссии,
- эффективную и надёжную схему прокладки рукавов высокого давления и кабелей электропроводки на машине, исключающую возможность случайного повреждения во время работы машины,
- современную кабину с улучшенным обзором и защитой оператора ROPS,
- полностью джойстиковое управление машиной и рабочим оборудованием,
- вентилятор системы охлаждения с гидравлическим приводом и системой автоматической регулировки скорости вращения,
- привод на все колёса с регулируемым гидростатическим приводом на передние колёса,
- КПП, работающую как в ручном, так и полностью в автоматическом режиме.
Специалисты сервисных центров обеспечат профессиональное техническое обслуживание, тем самым повысят надёжность и увеличат срок эксплуатации машины.
Защита конструкций
Автогрейдер Cat 150 AWD оборудован защитой трансмиссии и двигателя. Защита сочленения полурам, рукава высокого давления и электропроводка имеют защищённую схему прокладки и не допускают повреждений и истирания. Данная прокладка позволяет легко контролировать и обслуживать как шланги, так и провода. Защитная муфта поворотного круга отвала защищает отвал и всю конструкцию от повреждений. Электронные системы контроля защищают узлы и агрегаты автогрейдера от поломок, вызванных ошибками оператора. Широкие возможности регулирования зазоров и люфтов в конструкции автогрейдера позволяют продлить срок службы, а удобство и простота данных регулировок гарантирует, что они будут производиться регулярно и в срок. Сварные стальные элементы конструкции основной рамы всех элементов рабочего оборудования обеспечивают надёжность всей конструкции машины и рассчитаны на долгий срок эксплуатации при экстремальных нагрузках.
Система охлаждения
В новом автогрейдере Cat 150 AWD улучшили систему охлаждения. Вентилятор с гидравлическим приводом и регулируемой скоростью вращения в зависимости от температуры рабочих жидкостей обеспечивает лучшую охлаждающую способность для работы при высокой температуре. При эксплуатации в условиях очень низких температур дополнительный перепускной клапан привода вентилятора позволяет системам машины быстрее разогреваться до рабочих температур. Данная система эффективна, снижает расход топлива Cat 150 AWD, повышает надёжность машины и исключает повреждение систем из-за ошибок оператора.
Непревзойденная производительность Cat 150 AWD
Оптимальная масса в 20 тонн в сочетании с мощностью двигателя 272 л. с. и электронной трансмиссией машины делают автогрейдер Сat 150 AWD высокопроизводительной машиной в своем классе. Кабина нового образца с интерьером, отвечающим самым высоким требованиям по комфорту, функциональности и безопасности, позволяет оператору полностью сосредоточиться на рабочем процессе. Джойстиковое управление позволяет совершать меньше движений и проходов. В базовую комплектацию автогрейдера Cat 150 AWD включен полный привод, технологии 2D AUTO, стабилизация отвала и инновационная система рулевого управления. Топливная эффективность также находится на самом высоком уровне.
Гидравлическая система
В отличие от традиционной системы управления, которая используется на машинах других производителей, электрогидравлическая система автогрейдера Cat 150 AWD с пропорционально приоритетными клапанами позволяет сохранять постоянную и одинаковую скорость работы гидравлических цилиндров рабочего оборудования независимо от оборотов двигателя. Скорость передачи сигнала от джойстика управления отвалом или рыхлителем в разы выше, чем на машинах с пилотным управлением, потому и качество, и скорость выполняемых работ также выше. Электрогидравлическая схема управления автогрейдера Cat 150 AWD позволяет реализовать широчайший спектр возможностей для машины. С электрогидравликой стало возможным реализовать системы автоматики, такие как:
- ассистенты контроля профиля,
- стабилизация отвала,
- автовыравнивание излома полурам машины,
- автоповторение излома полурам за основными рулевыми колёсами,
- джойстиковое управление автогрейдером и рабочим оборудованием.
Оператор может настроить работу машины в кабине через дополнительный блок управления с дисплеем.
Трансмиссия
- Современная автоматическая трансмиссия автогрейдера Cat 150 AWD с электронным управлением позволяет оператору выбирать необходимую передачу как в ручном режиме, так и в режиме АВТО КПП, как в прямом, так и в обратном направлении движения.
- Электронное управление КПП позволяет практически бесступенчато изменять скорость движения, переключать передачи и менять направление движения.
- Все функции управления трансмиссией, такие как переключение передач, изменение направления движения и переход в нейтраль сгруппированы на левом джойстике управления машиной.
- Задний мост тандема автогрейдера Cat 150 AWD имеет автоматическую блокировку дифференциала, которая также может быть включена оператором принудительно в ручном режиме.
- Все операции, которые машина выполняет в автоматическом режиме в соответствии с настройками оператора, не требуют действий от оператора для исполнения.
- Электронные педали замедлителя и акселератора имеют большую чувствительность и повышают комфорт оператора и производительность.
- Современная надёжная электронная трансмиссия автогрейдера Cat 150 AWD исключает ошибки операторов и обеспечивает безопасность производства работ, а также увеличивает ресурс машины, эффективность и производительность.
Экономичность Cat 150 AWD
Добиться топливной экономичности на автогрейдере Cat 150 AWD позволил ряд технологий:
- электронное управление двигателем с регулировкой мощности в зависимости от выбранной передачи КПП,
- новая трансмиссия с ручным и автоматическим управлением, блокировка дифференциала и полный привод,
- 2D-система,
- современная гидравлическая система с пропорционально приоритетными клапанами,
- вспомогательные электронные системы,
- система охлаждения с автоматическим управлением.
Двигатель
Автогрейдер Cat 150 AWD оборудован двигателем Cat® С9 с автоматической регулировкой мощности в зависимости от выбранной передачи КПП. Двигатель полностью адаптирован под конкретную машину. Обороты двигателя регулируются либо оператором через педаль акселератора, либо автоматически при выборе и сохранении соответствующих оборотов с помощью функционала «круиз-контроль». Мощность двигателя Cat 150 AWD составляет 272 л. с. Благодаря интегрированным технологиям, пользователь получает единый агрегат «двигатель + гидравлика + электроника» и может настраивать машину под себя. В зависимости от применения оператор может настроить работу двигателя, трансмиссии и гидравлики, тем самым повышая топливную эффективность и производительность.

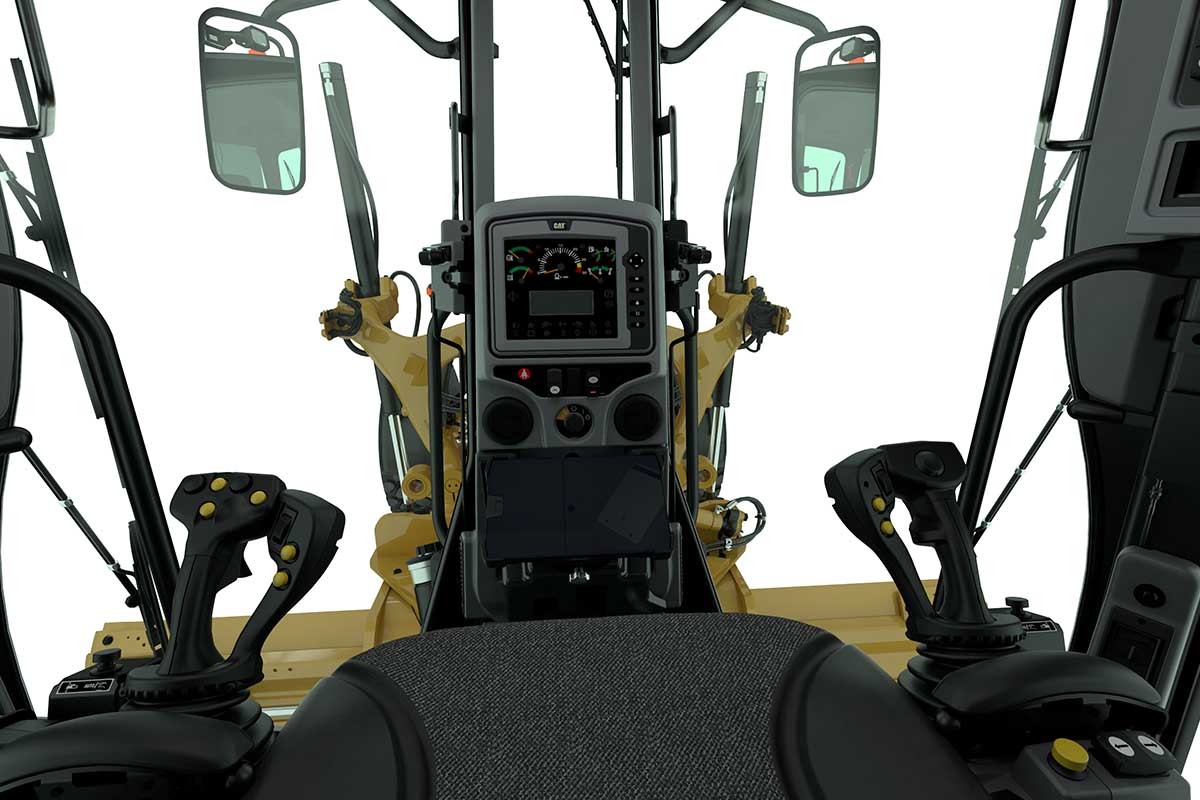

Управление рабочим оборудованием
Автогрейдер Cat 150 AWD имеет полностью джойстиковое управление. Весь функционал управления рабочим оборудованием сконцентрирован на двух джойстиках. Подъём и опускание обеих сторон грейдерного отвала, поворот отвала, изменение угла атаки отвала, смещение отвала влево и вправо, вынос поворотного круга за пределы машины – все эти действия можно произвести с помощью двух джойстиков. За эти действия отвечает правый джойстик. Левый джойстик отвечает за управление самим автогрейдером, рулевое управление и трансмиссию.
Джойстиковое управление сокращает на 78% количество движений кистей и рук оператора, что значительно понижает его утомляемость, повышает производительность и качество работы,позволяет за более короткий срок обучить неопытного оператора или повысить производительность опытного оператора с другого типа машин.

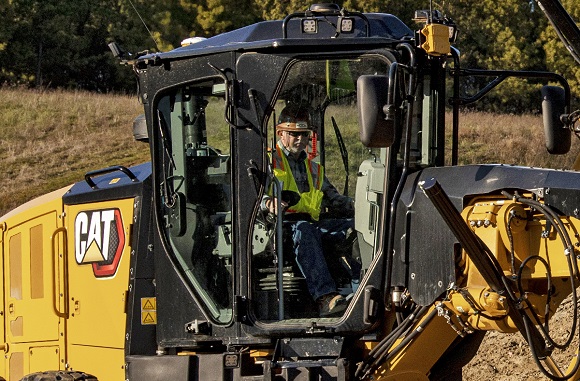

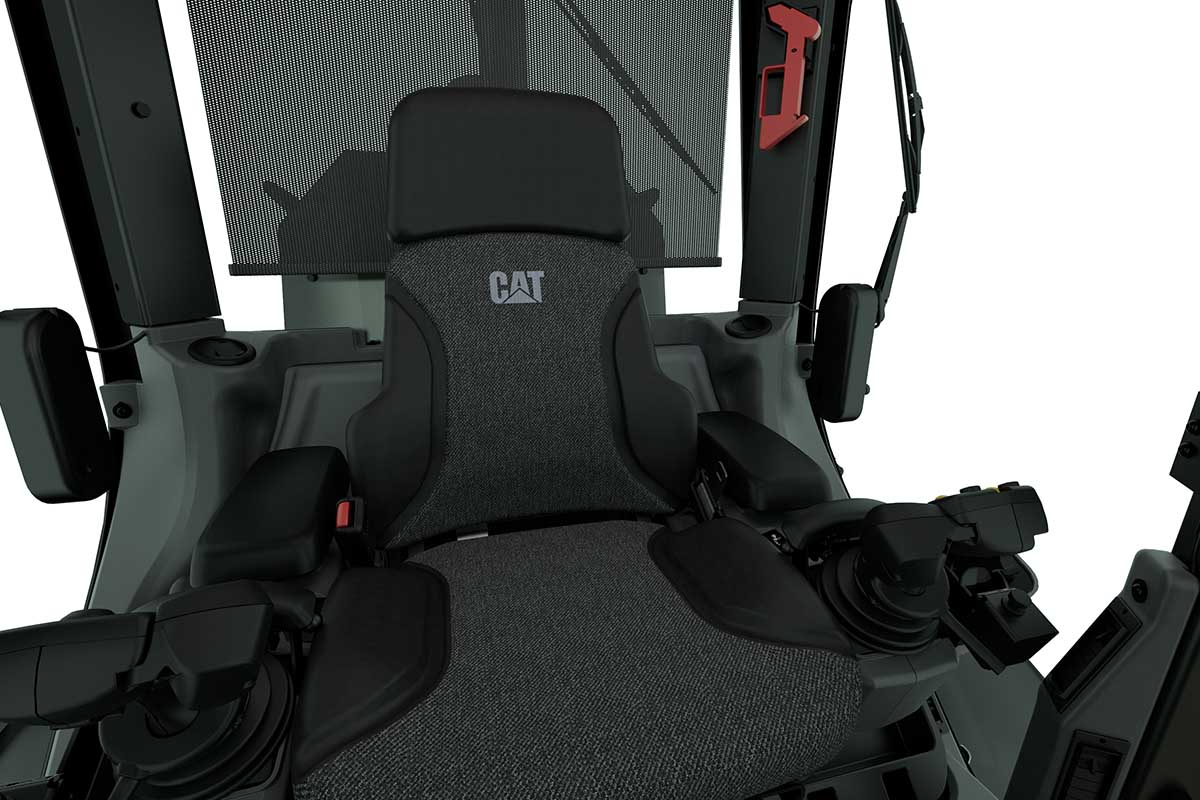

Комфортная кабина и простота управления
Новая кабина автогрейдера Сat 150 AWD отвечает всем современным требованиям комфорта и безопасности. Комфорт оператора – это залог высокой производительности: чем удобнее и безопаснее оператору работать, тем больше и лучше будет результат. Новая кабина:
- оборудована системой защиты оператора при опрокидывании ROPS,
- имеет увеличенный объём и процент остекления, самый высокий в классе, что обеспечивает оператору лучший обзор как на грейдерный отвал, так и общий обзор вокруг машины,
- встроена полноценная автоматическая система климат-контроля,
- мощное рабочее освещение и светооборудование для движения по дорогам общего пользования,
- улучшена шумоизоляция и снижены вибрационные нагрузки,
- имеет комфортное настраиваемое сиденье оператора с датчиком присутствия оператора.
Основная панель приборов и дополнительный блок управления с экраном позволяют оператору контролировать состояние всех систем машины, точно настраивать работу машины, работать с вспомогательными электронными системами.
Компоновка автогрейдера Cat 150 AWD с кабиной на передней полураме позволяет оператору всегда оставаться на одной линии обзора с рулевыми колёсами, грейдерным отвалом и передним отвалом бульдозерного типа, что значительно облегчает работу оператора и повышает безопасность и производительность работ.

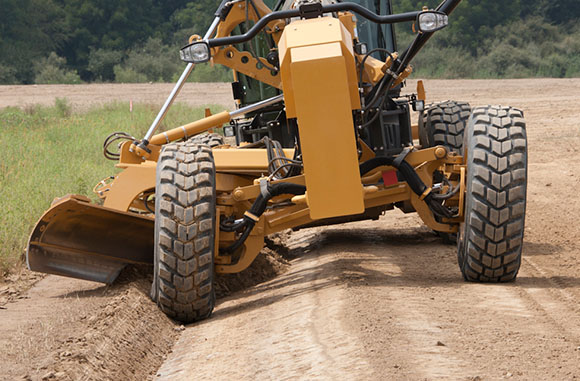

Рулевое управление
Система рулевого управления с электронным управлением на автогрейдере Cat 150 AWD имеет уникальный функционал, повышающий возможности машины, производительность и эффективность. Благодаря электронному управлению машиной и трансмиссией, автогрейдер Cat 150 AWD имеет функцию автовыравнивания полурам машины и автоповторение излома полурам за основными рулевыми колёсами как в прямом, так и в обратном направлении движения. Управлять колёсами, изломом полурам и автовыравниванием можно с левого джойстика машины. Чувствительность джойстика регулируется автоматически в зависимости от скорости движения автогрейдера. Для того, чтобы уменьшить радиус поворота бульдозера, оператору доступен функционал наклона рулевых колёс. Управление наклоном также находится на левом джойстике машины. Сочетание всех функций рулевого управления делает автогрейдер Cat 150 AWD ещё более маневренным, расширяя рамки своего применения.
Стабилизация отвала
Функция автоматического понижения оборотов двигателя в случае, если машина в ходе планировочных работ движется по неровной поверхности и воспринимает ударные нагрузки на отвал. Благодаря встроенным электронным датчикам и программному обеспечению, грейдер автоматически понижает обороты двигателя и снижает скорость движения. Чаще всего это происходит при обслуживании и содержании грунтовых дорог и «зимников». Данная функция не позволяет оператору нанести ущерб машине, продлевая срок её эксплуатации.

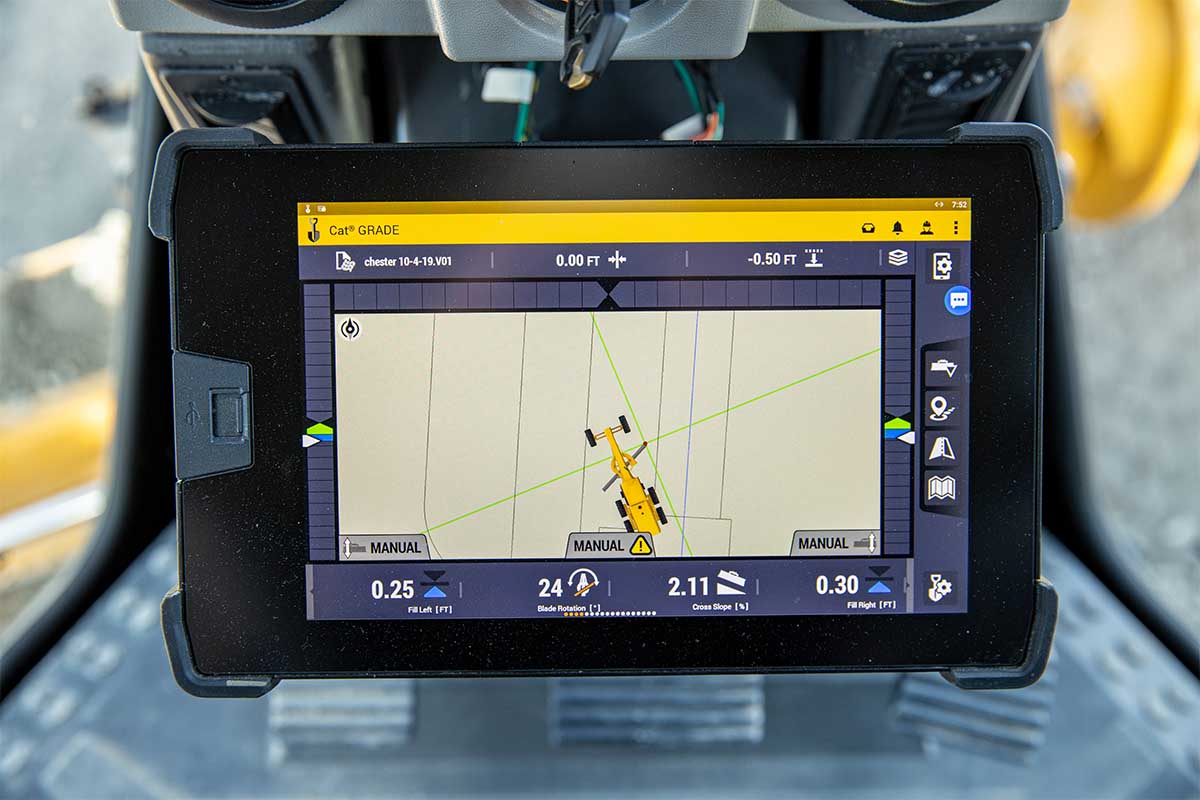

Подготовка для 3D-систем
Итерированная подготовка для систем 3D – включает в себя полную подготовку для установки систем 3D контроля, на машине устанавливаются все необходимые датчики, электропроводка и элементы управления системами 3D.
Ассистент контроля профиля
Позволяет в автоматическом режиме формировать поверхности с заданным поперечным профилем. Оператору достаточно задать параметры поперечного профиля на мониторе машины или просто установить отвал в необходимое положение относительно реперной точки и нажать кнопку включения автоматики, расположенную на джойстике управления отвалом. Благодаря датчикам на раме автогрейдера, на отвале и поворотном круге, система будет самостоятельно поддерживать выбранную сторону отвала с заданным поперечным уклоном относительно второй стороны отвала, которой оператор управляет вручную. Использование данной системы минимизирует количество проходов, увеличивает производительность, сокращает расходы, снижает утомляемость оператора, допускает эксплуатацию малоопытным оператором на профильных работах. Также данная система не требует дополнительного геодезического оборудования на объекте.
Комплектации и характеристики
Общие параметры
- Максимальная технически допустимая масса
- Эксплуатационная масса
- Мощность двигателя полная
- Мощность двигателя полезная
- Максимальная скорость переднего хода
- Ширина отвала
- Тяговое усилие на кромке отвала
- Масса
- Тип привода
- Отвал
150 AWD
Общие параметры
-
Максимальная технически допустимая масса25 000 кг
-
Эксплуатационная масса20 200 кг
-
Мощность двигателя полная272 л.с.
-
Мощность двигателя полезная272 л.с.
-
Максимальная скорость переднего хода47 км/ч
-
Ширина отвала4 267 мм
-
Тяговое усилие на кромке отвала18 180 кг
-
Масса20 - 23 т
-
Тип приводаПолноприводные
-
ОтвалУниверсальные
Двигатель
- Двигатель Cat® C9 с технологией ACERT™
- Электронное управление оборотами двигателя
Электрическая система
- Аккумуляторные батареи повышенного пускового тока
- Подогреватель охлаждающей жидкости, 220В
- Усиленный генератор, 150А
Силовая передача
- Коробка передач автоматическая с переключением под нагрузкой
- Привод полный 6х6
Ходовая часть и несущие конструкции
- Шины радиальные 17.5R25
Гидравлическая система
- Гидравлическая система высокоэффективная, с пропорциональной приоритетной компенсацией давления, регулируемая по нагрузке
Кабина
- Кабина с защитной конструкцией ROPS
- Кондиционер
- Отопитель
- Сидение оператора на пневматической подвеске, регулируемое
- Внешние зеркала заднего вида
- Передние и задние стеклоочистители
Управление
- Управление машиной: джойстиковое, электрогидравлическое
Освещение
- Дорожное освещение
Защита конструкций
- Защита трансмиссии
Технологии
- Система автоматического контроля поперчного уклона среднего отвала
- Подготовка для установки 3D систем
- Система удаленного мониторинга за состоянием машины Cat® Product Link™
Рабочий орган
- Отвал передний
- Отвал средний с изогнутой режущей кромкой из стали на болтах
- Рыхлитель с тремя стойками в комплекте
- Семипозиционный соединительный брус
Гарантия
- Стандартная гарантия - 1 год без ограничения наработки
150 AWD
Двигатель
-
Двигатель Cat® C9 с технологией ACERT™
-
Электронное управление оборотами двигателя
Электрическая система
-
Аккумуляторные батареи повышенного пускового тока
-
Подогреватель охлаждающей жидкости, 220В
-
Усиленный генератор, 150А
Силовая передача
-
Коробка передач автоматическая с переключением под нагрузкой
-
Привод полный 6х6
Ходовая часть и несущие конструкции
-
Шины радиальные 17.5R25
Гидравлическая система
-
Гидравлическая система высокоэффективная, с пропорциональной приоритетной компенсацией давления, регулируемая по нагрузке
Кабина
-
Кабина с защитной конструкцией ROPS
-
Кондиционер
-
Отопитель
-
Сидение оператора на пневматической подвеске, регулируемое
-
Внешние зеркала заднего вида
-
Передние и задние стеклоочистители
Управление
-
Управление машиной: джойстиковое, электрогидравлическое
Освещение
-
Дорожное освещение
Защита конструкций
-
Защита трансмиссии
Технологии
-
Система автоматического контроля поперчного уклона среднего отвала
-
Подготовка для установки 3D систем
-
Система удаленного мониторинга за состоянием машины Cat® Product Link™
Рабочий орган
-
Отвал передний
-
Отвал средний с изогнутой режущей кромкой из стали на болтах
-
Рыхлитель с тремя стойками в комплекте
-
Семипозиционный соединительный брус
Гарантия
-
Стандартная гарантия - 1 год без ограничения наработки
КЛЮЧЕВЫЕ ОСОБЕННОСТИ

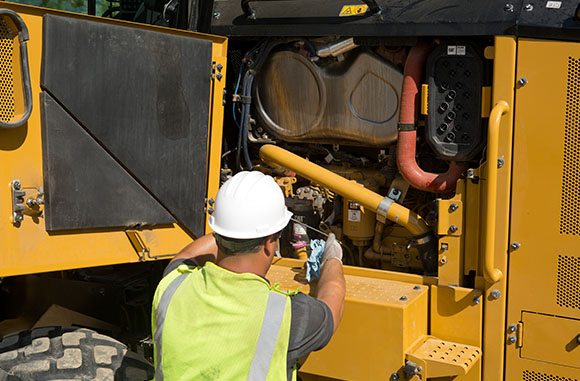

Техническое обслуживание
Ежедневное обслуживание и плановые ремонты на автогрейдере Cat 150 AWD стало делать легче, безопаснее и дешевле.
- Все элементы ежедневного осмотра и обслуживания удобно сгруппированы и доступны с уровня земли.
- Надёжная схема прокладки рукавов высокого давления и кабелей электропроводки на машине практически исключает возможность случайного повреждения во время работы машины и экономит средства на обслуживании, замене и ремонте.
- Точки смазки находятся в удобных и доступных местах.
- Верхнее расположение регулировки зазора поворотного круга позволяет оператору производить регулировку за меньшее количество времени и с меньшими затратами сил.
Установленные в стандарте системы удаленного мониторинга и диагностики технического состояния позволяют всегда своевременно проводить техническое обслуживание, контролировать работу машины и оператора и избегать дорогостоящего ремонта.
Навесное оборудование
Автогрейдер Cat 150 AWD:
- может быть дополнительно оборудован различным механическим навесным оборудованием: отвалами различного объёма, геометрии, применения и футеровки;
- может быть оборудован дополнительными гидравлическими линиями двухстороннего действия и дополнительным навесным оборудованием, что превращает автогрейдер в универсальную строительную машину, способную выполнять широкий спектр задач в строительстве и содержании;
- можно агрегатировать гидравлическим навесным оборудованием: гидравлическими рыхлителями и корчевателями, гидравлическими отвалами различного применения.
Специалисты ООО «Цеппелин Русланд» помогут вам подобрать необходимое навесное оборудование для ваших задач.

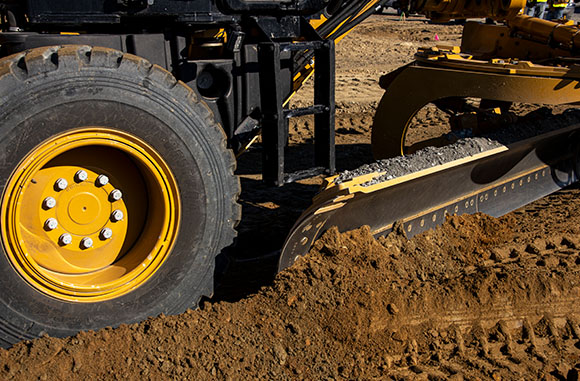

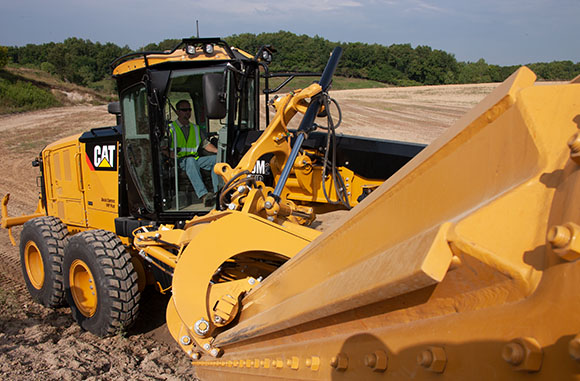

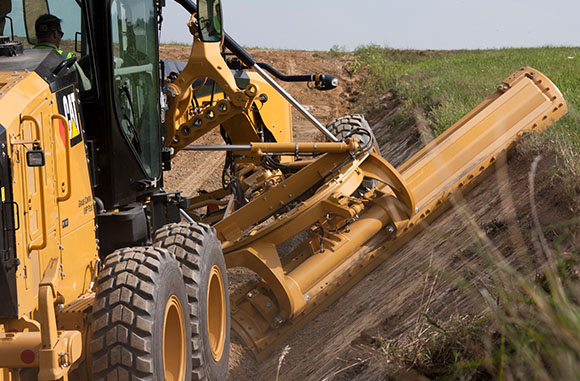

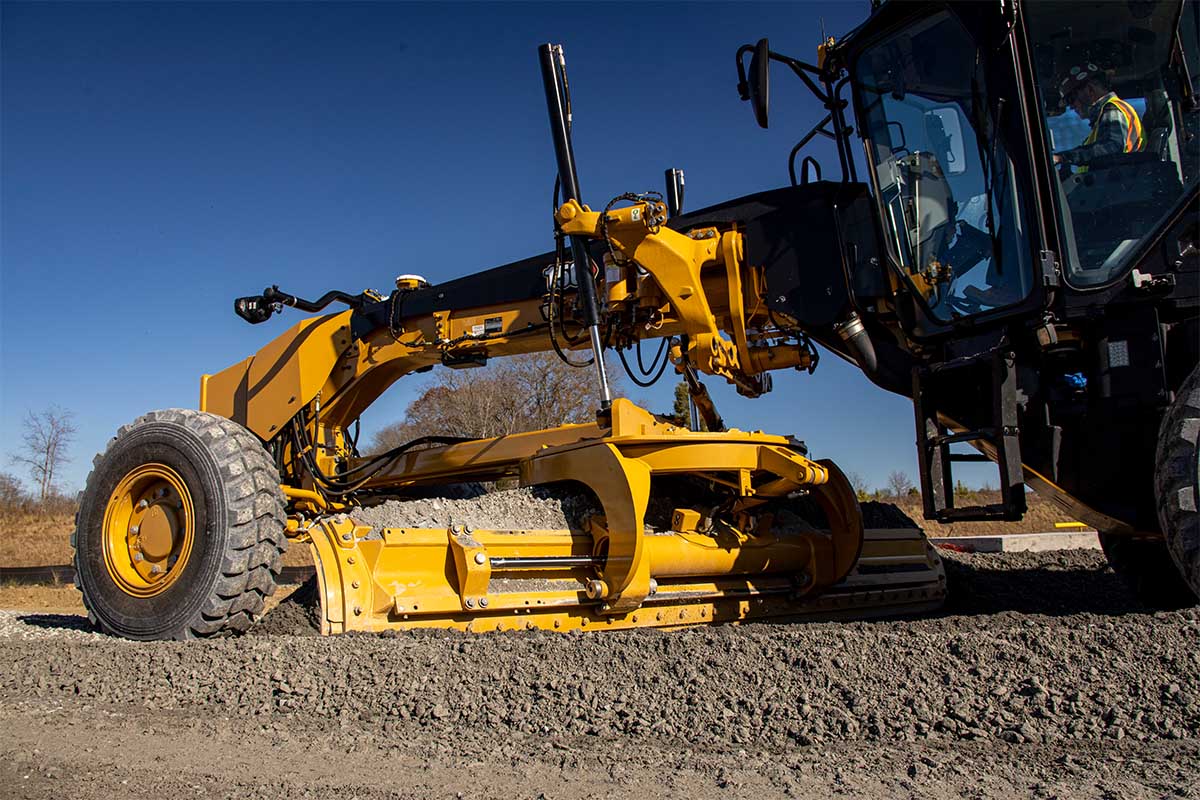

Отвал
Автогрейдер Cat 150 AWD с грейдерным отвалом (шириной 4,3 м) и передним отвалом бульдозерного типа (2,7 м) способен решить любые задачи, связанные с планировкой площадей, устройством и планировкой откосов и кюветов. И грейдерный, и бульдозерный отвал отлично себя проявят при срезке и перемещении грунта.
Передний отвал бульдозерного типа и основной грейдерный отвал имеют в стандарте функцию «плавающий отвал». При активации данной функции отвал работает под собственной массой и очищает поверхности с твёрдым, плотным основанием. Это облегчает работу оператора и повышает производительность.
Грейдерный отвал имеет настраиваемую защитную фрикционную муфту, которая защищает конструкцию грейдерного отвала и поворотного круга отвала от повреждений. Мы предлагаем грейдерный отвал усиленной конструкции с высоким профилем в стандарте, что позволяет повысить производительность и работать с более плотными грунтами.
