Регулировка жатки комбайна: как настроить режущий аппарат, шнек и мотовило

Уборка урожая – период, который требует интенсивной работы. Вся сельскохозяйственная техника, которая используется в этом процессе, должна быть заранее подготовлена. Простой из-за необходимости ремонта или на обслуживание неприемлем – это приведет к убыткам, часть урожая может оказаться неубранным.

Техобслуживание комбайнов и настройки жатки – меры, которые необходимо выполнить до начала работ. Регулировка жатки зерноуборочного комбайна и других агрегатов должна проводиться максимально аккуратно, только в этом случае во время уборочных работ не произойдет неприятностей, а техника сможет работать с максимальной производительностью и эффективностью.

В этой статье мы остановимся на том, как отрегулировать жатку.

Особенности конструкции зерновой жатки

Зерновая жатка – это специализированный агрегат, навешиваемый на комбайн. Она предназначена для скашивания стеблей зерновых культур и передаче срезанных растений в приемник комбайна для дальгейшего обмолота. Самый частый тип зерновых жаток имеет шнековую конструкцию. Агрегат можно применять для проведения прямого комбайнирования или раздельной уборки.

Источник: https://k-a-t.ru/sxt/5-komb_3/index.shtml

Жатка состоит из:

• режущего аппарата;
• мотовила;
• шнека;
• рамы;
• наклонного транспортера.

Кроме основных узлов в конструкцию часто включается различное вспомогательное оборудование:

• система копирования рельефа почвы;
• боковые делители;
• устройства подвески и балансировки;
• элементы подъёма полёглой растительной массы.

Жатки используют для уборки созревшей культуры с одновременной подачей убранной массы на молотилку комбайна (прямое комбайнирование), либо для скашивания растений в валки (раздельная уборка). В последнем случае валки подбираются специализированной жаткой для обмолота позднее.

Агрегат приспособлен для выполнения технологической операции по скашиванию или срезанию стеблей сельскохозяйственных растений. Жатка такого типа – классическое сельскохозяйственное приспособление, не теряющее своих позиций, несмотря на то, что на рынке предлагаются и другие модели, реализующие альтернативный способ уборки зерновых культур с применением технологии очеса.

На рынке предлагаются два вида жаток для уборки зерновых:

• шнековые (оборудование подающим шнеком);
• ленточные (дреперного, валкового, платформенного, полотняного, ленточного типов).

По конструкции агрегат может быть навесной или прицепной.

Технология работы жатки заключается в том, что мотовило подводит стебли убираемой культуры к режущему аппарату. Они удерживаются в оптимальном положении, облегчающем процесс срезания. В зерноуборочных комбайнах используются разные типы мотовил: универсальные, копирующие, планчатые, эксцентриковые. Узел обеспечивает надежный захват даже низких и полегших стеблей, позволяя собирать урожай без пропусков и практически без потерь.

Режущее устройство на зерновых комбайнах действует подобно ножницам. На изготовление ножей и других частей аппарата идет высококачественная сталь или чугун. Кроме ножей используются противорежущих пластины.

Скошенная масса собирается и подается на наклонный транспортер при помощи шнека, который сконструирован таким образом, что способен захватить даже расположенные далеко стебли.

Наклонный транспортер служит для перемещения срезанных растений в аппарат обмолота.

Основные регулировки жатки комбайна

Для того, чтобы комбайн мог работать на поле с максимальной скоростью и производительностью, его оператор должен знать, как настроить комбайн и жатку правильно. Также настраиваются дополнительные узлы сельхозтехники. Без оптимизации работы механизмов машина будет работать непроизводительно, становятся вероятны поломки, что приведет к потерям времени и нежелательным расходам.

В том случае, если предварительная настройка жатки зерноуборочного комбайна не проводилась, это может привести к тому, что своевременно убрать урожай не удастся. Простой сельхозтехники в течение всего одного часа приводит к потере 0,1-0,15% объема урожая из-за происходящего за это время осыпания зерна. Плохая подготовка и обслуживание уборочного оборудования оборачивается значительными потерями зерна платформами-подборщиками или в молотильном аппарате. Все это ведет к снижению объема валового сбора, ухудшению качества зерна.

Максимальный уровень потерь продукции указан в техническом паспорте и инструкции к жатке. Эта характеристика для современной техники находится на уровне 1,2-1,5 процента для молотильных аппаратов и 0,6-1,2 процента для зерновых жаток. Конкретная величина потерь зависит от модели сельхозтехники, убираемой культуры и ее кондиций.

Изношенные комбайны – причина крупных потерь зерновой массы. При износе техники до 95% потери могут доходить до 24%, что влечет значительные финансовые убытки, которые могут превысить расходы на проведение полевого сезона.

Чтобы урожай был собран максимально полно, жатка должна подавать скошенную массу равномерно и без перебоев. Также важно, чтобы агрегат копировал изменение рельефа поля и был адаптирован к текущим условиям работы.

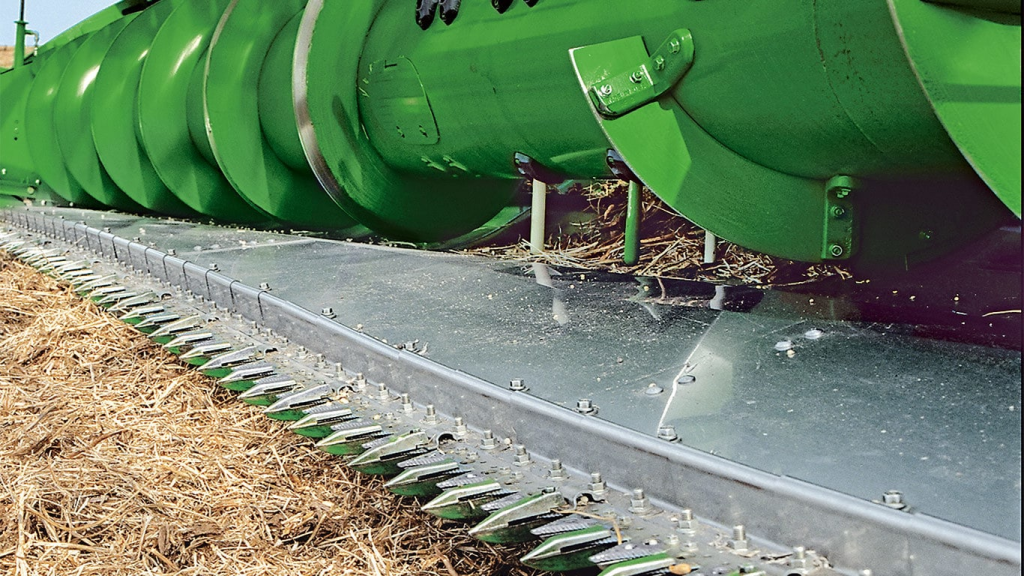

Регулировка режущего аппарата жатки комбайна

Необходимо правильно установить рабочий элемент строго по центру относительно пальца. Режущие элементы должны быть комплектными, все лезвия проверяются на наличие сколов, имеющихся повреждений, завальцовки кромок. При обнаружении неисправностей элементы необходимо заменить или отремонтировать.

Регулировка режущего аппарата жатки и его привода также включает настройку зазора между сегментом РА и пальцем. Промежуток устанавливается не более 10-25 мм.

Проводится настройка зазора между плоскостями вкладышей пальцев и сегментами ножей. Регулировка выполняется при помощи регулировочных прокладок и прижимных пластин. Промежуток должен быть выставлен так, чтобы величина зазора в передней части не превышала 0,8 мм, а в задней составляла 0,3-1,5 мм.

Правильно отрегулированный режущий аппарат приводит к тому, что:

• исключается дефицит мощности двигателя;
• снижается потребление топлива;
• минимизируются потери.

Нужно учитывать, что при ошибках во время регулировки потери зерна могут достигать 15%. Проверяется качество настроек во время прохода комбайна по полю. Если за машиной остались смятые не срезанные стебли, причем не отдельные, хаотично расположенные, а в строгом порядке, то настройка выполнена неверно.

Нередко непрокос списывается на чрезмерную скорость комбайна, либо на то, что поле засорено, почва слишком влажная. Но ситуация может быть следствием неправильной настройки РА.

Регулировка шнека

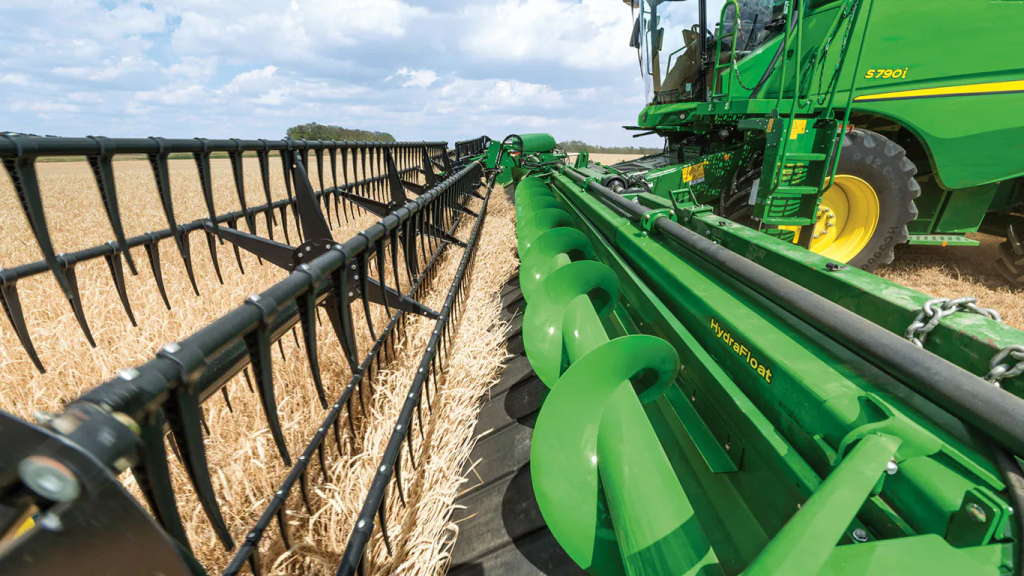

Шнек служит для равномерной подачи скошенной массы непосредственно в наклонную камеру. Если рабочий орган установлен на неправильной высоте, то материал будет передаваться неравномерно. Это приводит к тому, что молотильное устройство работает попеременно, то с перегрузкой, то с недогрузкой, что приводит к потерям зерна.

Настройка шнека должна быть связана с регулировкой делителя. Отклонения в любую из сторон также приводит к неравномерности транспортировки срезанной массы. Для правильной работы системы важно, чтобы промежуток между столом и шнеком был до 1,5 мм.

Высота установки шнека должна обеспечивать эффективную передачу материала и снижать потери до минимума.

Большое значение имеет скорость вращения. Она устанавливается на таком уровне, чтобы материал собирался в полном объеме, но без его повреждения и загрязнения. Шнек не должен вращаться чрезмерно быстро, т.к. в этом случае может теряться материал, а также происходить перегрузка механизмов узла. Также неприемлемо слишком малое количество оборотов, так как это приводит к засорению шнека растительной массой и последующему заеданию. растений. Шнек не должен слишком сильно прилегать к корпусу машины или другим элементам.

Шнек необходимо регулярно очищать, удаляя пыль, грязь, камни, так как они могут помешать нормальной работе и привести к поломке.

Регулировка пальцев шнека жатки

Шнековые пальцы – элемент, который принимает активное участие в распределении и передаче на транспортировочную ленту убранной растительной массы.

Процесс регулировки выполняется с помощью рычага. Пальцы должны иметь достаточный по величине пропуск в передней части, не касаться днища агрегата и без препятствий заходить в задней части в корпус.

Если уборочный материал накапливается на шнеке, то в задней части нужно уменьшить вылет пальцев. Такая настройка снизит нагрузку на механизм и предотвратит наматывание растений на пальцы .

Если срезанные колосья захватываются плохо, то нужно увеличить вылет пальцев спереди. Это приведет к более эффективному захвату срезанного материал и его подъему.

После каждой перестановки положения шнека, особенно в случае опускания, нужно проверить, как работают пальцы. Касаться днища они не должны. Если касание происходит, то требуется изменить положение, чтобы из-за соприкосновения не произошла поломка механизма.

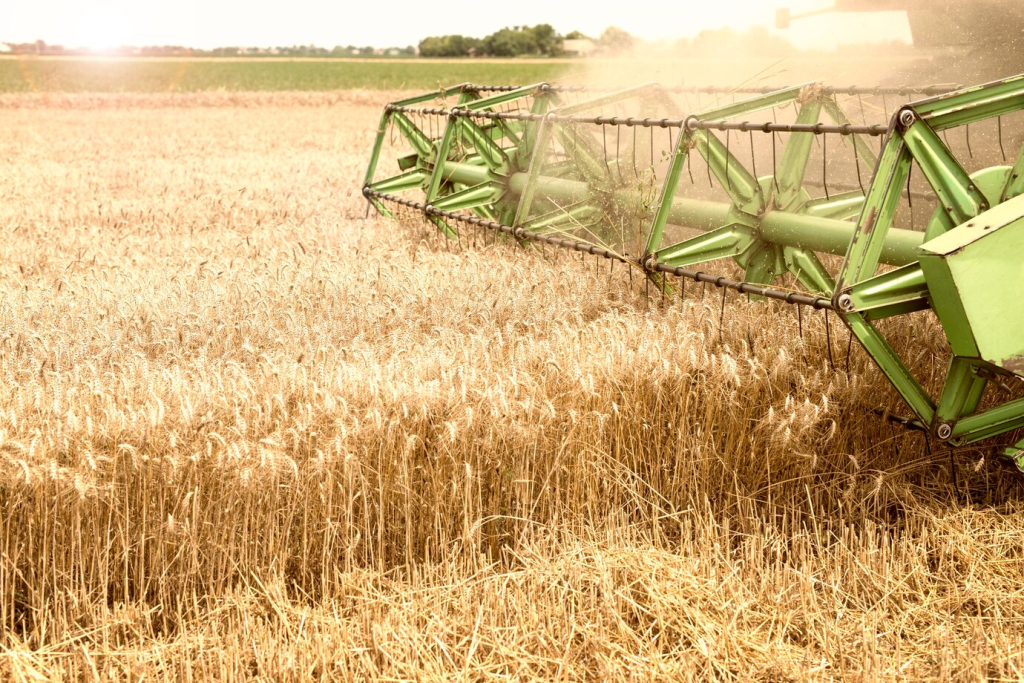

Регулировка мотовила

Чтобы срезание стеблей растений происходило чисто, необходимо настроить частоту вращения мотовила. Устройство должно подводить стебли к ножам плавно. Если скорость вращения мала, то происходит их отталкивание от ножей. Из-за этого часть колосьев не срезается. Растут потери зерна.

Большая скорость также вредна из-за того, что ударами планок мотовила происходит выбивание зерен из колоса. Они попадают на землю, а не в агрегат.

Порядок регулировки мотовила жатки комбайна начинается с вертикальной установки. Вертикальная настройка узла происходит так, чтобы граблины, находящиеся внизу, касались стеблей на расстоянии одной трети от верхушки колоса. Скорость вращения мотовила должна соответствовать скорости комбайна, на которой происходит уборка поля. Если он перемещается со скоростью до 7 км/ч, то скорость вращения мотовила должна относиться к скорости движения машины, как 1,4-1,7:1, на скоростях свыше 7 км/ч это соотношение снижается до 1,2-1,4:1.

Настройка частоты вращения позволяет приспособить машину под свойства конкретной культуры и условия уборки. Кроме скорости вращения и высоты, мотовило также регулируется по вылету.

Механизм ставится ниже, если растения низкие и выше, если они высокие. В зависимости от модели технического средства высота устанавливается при помощи регулировочных винтов, либо гидравлическим способом.

Скорость вращения жатки на большинстве современных моделей комбайна задается оператором непосредственно из кабины. Есть также модели, оснащенные автоматической системой, которая самостоятельно настраивается по сигналам датчиков. Сигналы от них показывают важные характеристики процесса уборки.

Вынос мотовила вперед необходим для уборки полегших растений, либо предварительно скошенных в валки. Это нужно для подъема хлебостоя выше плоскости РА, чтобы колосья захватывались лезвиями и шнеком.

Если растения низкие, то мотовило подается назад. Это нужно, чтобы хлебостой направлялся точно к шнеку. Если высота растений находится на нормальном уровне, мотовило ставят в среднем положении.

Дополнительно проводится регулировка наклона граблин. Для поднятия полегших растений их наклоняют на 15-30 градусов назад. При таком положении попавшие на шнек стебли не будут отбрасываться шнеком обратно на мотовило.

Для уборки высокого хлебостоя граблины выставляются под углом примерно 15 градусов вперед. Так стебли уверенно направляются на шнек без возвратного наматывания на мотовило.

Настройка соломо-отбойной планки

Соломо-отбойная планка также нуждается в правильной установке. Эта деталь предотвращает выброс срезанных растений шнеком в переднем направлении, либо обратно на стол, препятствует возникновению заторов.

Благодаря этому механизму обеспечивается плавность и равномерность подачи материала на наклонный транспортер.

Настройка пружин жатки

Чтобы откорректировать удержание равновесия агрегатом, нужно отрегулировать пружинный механизм. Натяжение пружин приводит к снижению давления опорных башмаков на почву, ослабление – к возрастанию.

Корректировка необходима, чтобы исключить зарывание башмаков в почву, а также обеспечить нормальную амортизацию, исключающую сильные рывки при наезде на рытвины и неровности.

Чтобы проверить силу натяжения, потяните за делитель вверх, приподнимая корпус. Если, приложив силу в 30-40 кг оператор смог поднять жатку рукой, то равновесие установлено верно.

Настройки кукурузной жатки

Устройство кукурузной жатки, включая, распространенные во всем мире жатки Nardi, отличается тем, что мотовила в ней нет. Кукуруза – растение высокое, с толстым стеблем, поднимать его не нужно. Поэтому кукуруза при помощи делителей направляется к срезающему аппарату. Захват и срез происходит довольно близко к земле, далее жатка "протягивает" весь стебель через вальцы и початкоотделительный механизм.

Жатки для кукурузы могут навешиваться на все модели зерноуборочных комбайнов вместо зерноуборочного агрегата. Используются они на полях с уклоном до 8 градусов.

Жатка состоит из делителей, початкоотделяющего устройства, режущего аппарата, шнека, аппарата для измельчения, механизмов привода, направителей потоков.

При движении комбайна по полю делители направляют стебли кукурузы к аппарату для отделения початков. Отделённый початок направляется в бункер комбайна.

Базовый элемент жатки – рама, к которой крепятся все основные узлы. Основной блок устройства – режущее устройство. Его задача: отделение початков, измельчение растений. Крутящий момент на агрегат передается при помощи шлицевого вала. Стальные обрывные платины расположены попарно и образуют клин, в который попадает нижняя часть стебля. Расположенная слева пластина может перемещаться в поперечном направлении. Механизм регулировки позволяет установить все пластины в одинаковом положении, что позволяет выставить одинаковый зазор на всех парах пластин.

Шнек жатки устанавливается так, что его спиральные направляющие немного не достают до днища. Чтобы не происходило заклинивание при попадании посторонних предметов, отвечает фрикционная предохранительная муфта, через которую передается передача вращения на шнек от цепного привода.

Кукурузная жатка может устанавливаться на комбайны как отечественного, так и иностранного производства благодаря универсальности конструкции.

Поставки сельскохозяйственной техники

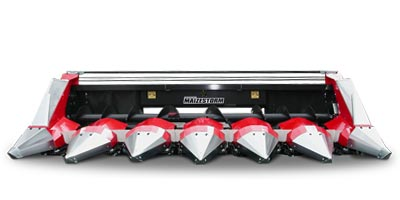

В компании Zeppelin можно купить жатки марки Nardi Pegaso. Например, кукурузные жатки MAIZESTORM MZH-R8070CH и MAIZESTORM MZH-R4_8R, которые являются очень прочными и одновременно простыми в использовании.
